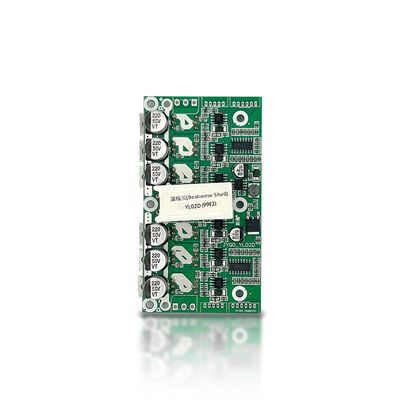

Controlador de motor BLDC JYQD-YL02D 12-36VDC 400W de doble salida

Cuota De Producción:	1
Precio:	$16.92-17.91

Información detallada

Descripción del producto

Información detallada

Entrada de energía:

12-36Vdc

Potencia nominal:

400W*2

Potencia máxima:

540W*2

Corriente máxima:

15a*2

Algoritmos de control:

onda cuadrada

Dimensiones:

100mmx59mmx20mm

Control de velocidad:

PWM/0-5V

Velocidad de respuesta:

Sí

Temperatura de trabajo:

-20 ℃ --85 ℃

Tipo de motor:

Motor del sensor de Hall

Frecuencia PWM:

1kHz-10kHz

Voltaje de freno:

0-5V lineal

5V externo:

≤ 300 mA

Control hacia adelante/inversa:

5V alto/0V bajo

Funciones de protección:

Corriente, cortocircuito, voltaje excesivo, bajo voltaje, rotor bloqueado, sobrecalentamiento

Resaltar:

Controlador de motor BLDC de 12-36VDC

Controlador de motor de doble salida de 400W

Tabla de conducción BLDC con garantía

Descripción del producto

Control de doble motor de 12-36VDC de la versión original JYQD-YL02D

Motor BLDC de alto rendimiento para sillas de ruedas, patinetas eléctricas y varios vehículos micro eléctricos.

Especificaciones clave

Número de modelo:El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.
Entrada de energía:12 a 36 VDC
Potencia nominal:400 W*2
- ¿ Qué es eso?540 W*2
Corriente máxima:15A*2
Aplicabilidad:Motor de sensores de pasillo
Algoritmos de control:Onda cuadrada
Las dimensiones:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Control de velocidad:PWM/0-5V
Salida de señal de retroalimentación de velocidad:- ¿ Qué?
Temporalidad de trabajo:-20 °C a 85 °C

Características de protección

Sobre corriente, cortocircuito, sobre tensión, bajo tensión, rotor bloqueado, protección contra el sobrecalentamiento.

Aplicaciones

Esta placa de conducción sin escobillas de CC proporciona una regulación precisa de la velocidad (0-100%) y es adecuada para diversas aplicaciones:

Patineta eléctrica
Scooter eléctrico
Silla de ruedas eléctrica
El hoverboard
Los drones

Un monociclo eléctrico
Motoped eléctrico
Kart eléctrico
Coche RC

Robótica industrial
Cinturón transportador logístico
Equipo de automatización
Máquinas de CNC
Máquinas para cortar el césped

Imágenes del producto

Puertos de cableado y control

Introducciones del puerto de control:

El GND:Solo para la señal de control
¿ Qué es esto?Regulación de velocidad (0-2,5 V o 0-5 V regulación de velocidad lineal).
ZF: ¿ Qué pasa?Control de marcha adelante y marcha atrás (5V de alto nivel o 0V de bajo nivel)
¿ Qué pasa?Salida de señal de velocidad y pulso
EL: elPuerto de funcionamiento del freno, freno lineal de 0-2,5 V o 0-5 V
5V:Fuente de alimentación de 5 V para el dispositivo de control externo (≤ 300 mA)

Recuerdo importante:

Diferentes motores con sensores de hall tienen diferentes secuencias de cables de hall, asegurando una adecuada coincidencia antes de cargar la unidad.
Añadir un disipador de calor si la potencia excede los 100 W y garantizar buenas condiciones de disipación de calor para la placa.

Las dimensiones del producto

Proceso de fabricación

Embalaje

El controlador del motor BLDC está bien empaquetado en una bolsa antistatica individual.

Preguntas frecuentes

Tiempo de entrega:

Muestra: 5 días
Pedido en masa: 2-3 semanas

Cantidad mínima de pedido:

1 juego para todos los productos de serie

Garantización:

12 meses a partir de la fecha de entrega

Apoyo técnico:

Ofrecemos servicio y soporte técnico 1 a 1
