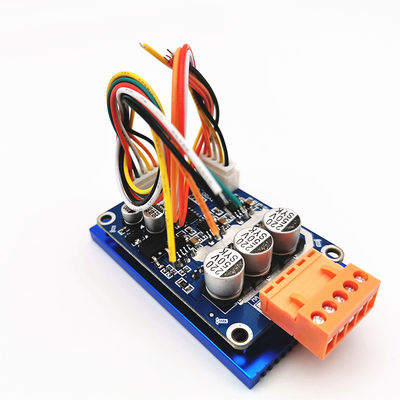

1. Puerto del control
5V — Voltaje de salida interno del tablero de conductor, para el potenciómetro o el interruptor externo para el ajuste de la velocidad y la operación de inversión
Z/F — puertos giratorios del control de la dirección. Conecte el nivel “5V” o conecte no es dirección delantera, conectar 0V bajo o conectar con la tierra es dirección contraria.
VR — puerto del control de velocidad. La velocidad linear 0.1v de regla -5V del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
EL — permita el control portuario. Conecte 5V o no conecte para permitir la operación, conecte la tierra para prohibir la operación.
Salida de la señal de pulso de la Singnal-velocidad
Tierra-utilizado para el control interno del tablero de conductor
2. Puerto del poder
MA ----fase A del motor
MB ---- fase B del motor
Bujía métrica---- fase C del motor
P- ----C.C.
P+----DC +
3: Puerto del sensor de Pasillo
Ha--- Pasillo
Hb--- Pasillo b
Hc--- Pasillo c
Tierra---Tierra
5V---entrada 5V
4: Observaciones
1. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.
2. distancia del puerto del control: 2.54m m, distancia del puerto del poder: 3,96 milímetros
3. atención de la paga al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.
