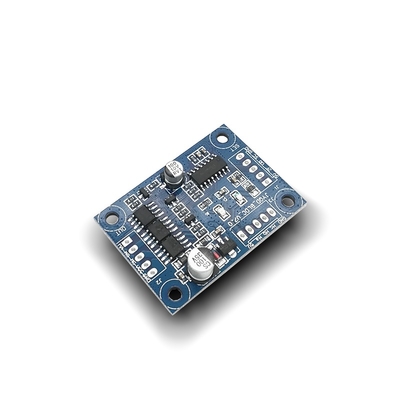

JYQD-V7.0 Piloto del motor BLDC 12-24VDC 50W con control PWM

Productos

Conductor IC del motor de BLDC

conductor del motor del bldc de 3 fases

Fuente de alimentación de la lámpara del deuterio

Bomba de refrigerante eléctrica

Bomba de agua con motor eléctrico

Bomba de enfriamiento por inmersión

Bombas personalizadas

Contacta con nosotros

amigodeng@czowo.com

+86-18994777701

Contacta ahora

JYQD-V7.0 Piloto del motor BLDC 12-24VDC 50W con control PWM

Cuota De Producción:	1
Precio:	$3.60-5

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Jiangsu, China

Nombre de la marca

Bextremeshell

Número de modelo

JYQD-V7.0

Voltaje de entrada:

12-24VDC

Potencia nominal:

Potencia máxima:

Corriente máxima:

Algoritmo de control:

onda cuadrada

Dimensiones:

45 mm x 32 mm x 10 mm

Control de velocidad:

PWM/0-5V

Velocidad de respuesta:

Temperatura de trabajo:

-10°C a 60°C

Frecuencia PWM:

1k-20kHz

Ciclo de trabajo de PWM:

0-100%

Amplitud de PWM:

Distancia del puerto de control:

2.54 mm

Distancia del puerto de alimentación:

3.96m m

Tipo de motor:

Motor del sensor de Hall

Resaltar:

El conductor del motor BLDC con control PWM

La dirección del conductor BLDC de 12-24VDC

Controlador de motor BLDC de 50 W

Descripción del producto

El conductor del motor BLDC JYQD-V7.0

Entrada 12-24VDC, potencia máxima de 50W, con control PWM, compatible con Arduino

Atributos del producto

Tipo de accesorio	Conducción de vehículos
Para su uso con	Motor BLDC

Especificaciones del controlador del motor BLDC

Número de modelo:JYQD-V7.0
Entrada de energía:12-24VDC
Potencia nominal:50 W
Aplicabilidad:Motor de sensores de pasillo
- ¿ Qué es eso?70 W
Corriente máxima:3A
Protección:Sobrecorriente, cortocircuito, sobre tensión, bajo tensión, rotor bloqueado, sobrecalentamiento
Algoritmos de control:Onda cuadrada
Las dimensiones:Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2.
Control de velocidad:PWM/0-5V
Salida de señal de retroalimentación de velocidad:- ¿ Qué?
Temperatura de trabajo:-10 °C a 60 °C

Aplicaciones para el controlador del motor BLDC

La placa de mando del motor JYQD-V7.0 BLDC está diseñada para controlar motores sin escobillas de CC con una regulación de velocidad precisa de 0 a 100%. Sus algoritmos de control de ondas cuadradas garantizan estabilidad y precisión,que lo hace adecuado para diversas aplicaciones.

Aplicaciones comunes

Patineta eléctrica

Scooter eléctrico

Silla de ruedas eléctrica

El hoverboard

Los drones

Un monociclo eléctrico

Motoped eléctrico

Kart eléctrico

Coche RC

Robótica industrial

Cinturón transportador logístico

Equipo de automatización

Máquinas de CNC

Máquinas para cortar el césped

Productos electrónicos de consumo

Aparatos para el hogar

Equipo industrial

Apariencia del conductor del motor BLDC

Directrices de aplicación

Confirmar que los parámetros de tensión y potencia del motor no superan el intervalo especificado.
Aplicable a los motores de corriente continua sin escobillas con Hall a 120°. Es posible que deba ajustar la secuencia de líneas de Hall o la secuencia de líneas de tres fases del motor para obtener un efecto óptimo de conducción.
Esta placa de conductores viene sin carcasa y disipador de calor. Puede conducir motores por debajo de 50 vatios sin disipador de calor pero requiere ventilación normal.
El puerto de salida de 5 V es sólo para el potencialómetro externo o el interruptor para el ajuste de velocidad, conmutación y operación de activación.

Conexión del conductor del motor BLDC

Puerto de control

5V:Tensión de salida interna de la placa del conductor para el potencialómetro o interruptor externo
Z/F:Puertos de control de dirección giratorios (5V = hacia adelante, GND = hacia atrás)
¿ Qué es esto?Puerto de control de velocidad (entrada analógica o PWM de 0,1 V a 5 V)
¿ Qué es eso?Activar el control del puerto (5V = permitir el funcionamiento, GND = prohibir el funcionamiento)
El GND:Base para el control interno de la cabina del conductor

Puerto de alimentación

- ¿Qué quieres decir?Conexiones de fase motora
P+, P-:Entrada de energía de corriente continua

Puerto del sensor de Hall

Ha, Hb, Hc:Conexiones de sensores de pasillo
GND, 5V:Potencia para sensores Hall

Las notas importantes:

Utilice cables blindados si la tabla del conductor está a más de 50 cm del motor
Distancia del puerto de control: 2.54 mm, distancia del puerto de alimentación: 3.96 mm
Asegurar un aislamiento adecuado entre el MOSFET del conductor y el disipador/placa de instalación

Las dimensiones del controlador del motor BLDC

Técnica de fabricación

Información sobre el embalaje

El controlador del motor BLDC está bien empaquetado en una bolsa antistatica individual.

Preguntas frecuentes

Tiempo de entrega

Muestra: 5 días
Pedido en masa: 2-3 semanas

Cantidad mínima de pedido

1 juego para todos los productos de serie

Garantización

12 meses a partir de la fecha de entrega

Apoyo técnico

Servicio y soporte técnico
