JYQD-V7.3E3 controlador de motor BLDC 12-36VDC 500W control PWM

Cuota De Producción:	1
Precio:	$7.90-9.90

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Jiangsu, China

Nombre de la marca

Bextremeshell

Número de modelo

JYQD-V7.3E3

Voltaje de entrada:

12-36Vdc

Potencia nominal:

Potencia máxima:

Corriente máxima:

Algoritmo de control:

onda cuadrada

Dimensiones:

63 mm x 42.5 mm x 20 mm

Control de velocidad:

PWM/0-5V

Velocidad de respuesta:

Temperatura de trabajo:

-10°C a 60°C

Frecuencia PWM:

1k-20kHz

Ciclo de trabajo de PWM:

0-100%

Amplitud de PWM:

Distancia del puerto de control:

2.54 mm

Distancia del puerto de alimentación:

3.96m m

Tipo de motor:

Motor del sensor de Hall

Resaltar:

El conductor del motor BLDC 500W PWM

La dirección del conductor BLDC 12-36VDC

conductor del motor con control PWM

Descripción del producto

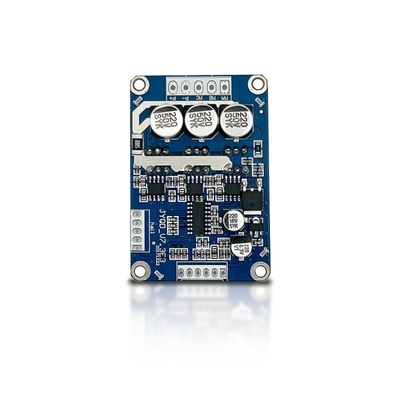

Controlador de motor BLDC JYQD-V7.3E3

Entrada de 12-36VDC, potencia máx. 500W, con control PWM, compatible con Arduino

Especificaciones del producto

Atributo	Valor
Tipo de accesorio	Controlador de motor
Uso	Motor
Productos compatibles	Motor BLDC

Características principales

N.º de modelo: JYQD-V7.3E3
Entrada de alimentación: 12-36VDC
Potencia nominal: 350W
Potencia máx.: 500W
Corriente máx.: 15A
Protección: Sobrecorriente, cortocircuito, sobretensión, subtensión, rotor bloqueado, sobrecalentamiento
Algoritmos de control: Onda cuadrada
Dimensiones: 63mm × 42.5mm × 20mm
Control de velocidad: PWM/0-5V
Retroalimentación de velocidad: Salida de señal disponible
Temperatura de funcionamiento: -10℃ a 60℃

Aplicaciones

La placa controladora de motor BLDC JYQD-V7.3E3 está diseñada para la regulación precisa de la velocidad de motores CC sin escobillas de 0 a 100%. Su algoritmo de control de onda cuadrada garantiza la estabilidad y precisión para diversas aplicaciones:

Usos comunes:

Patinetas y scooters eléctricos
Sillas de ruedas y hoverboards eléctricos
Drones y vehículos RC
Unimotos y ciclomotores eléctricos
Robots industriales y equipos de automatización
Máquinas CNC y sistemas de transporte
Cortacéspedes autopropulsados
Electrónica de consumo y electrodomésticos

Imágenes del producto

Guía de instalación

Asegúrese de que el voltaje y los parámetros de potencia del motor estén dentro del rango especificado
Compatible con motores CC sin escobillas Hall de 120° (puede requerir ajuste de la secuencia de la línea Hall)
No se requiere disipador de calor para motores por debajo de 100W (asegúrese de una ventilación adecuada)
El puerto de salida de 5V es solo para ajuste de velocidad; no conecte equipos de alimentación externos

Diagrama de cableado

Detalles de la conexión:

Puertos de control: 5V, Z/F (dirección), VR (velocidad), EL (habilitar), Señal (retroalimentación), GND
Puertos de alimentación: MA, MB, MC (fases del motor), P+, P- (alimentación CC)
Puertos del sensor Hall: Ha, Hb, Hc, GND, 5V
Utilice cables blindados para distancias superiores a 50 cm entre el controlador y el motor
Paso del puerto de control: 2,54 mm; Paso del puerto de alimentación: 3,96 mm
Asegúrese de un aislamiento adecuado entre el MOSFET del controlador y el disipador de calor/placa de instalación

Dimensiones

Proceso de fabricación

Embalaje

Cada controlador de motor BLDC se embala de forma segura en una bolsa antiestática individual.

Preguntas frecuentes

Plazo de entrega: Muestras en 5 días; Pedidos masivos en 2-3 semanas
MOQ: 1 juego para todos los productos de la serie
Garantía: 12 meses a partir de la fecha de entrega
Soporte técnico: Servicio dedicado 1 a 1 disponible
