JYQD-V7.3E2 BLDC Motor Driver 12-36VDC 15A Control de PWM

Cuota De Producción:	1
Precio:	$7.90-9.90

Información detallada

Descripción del producto

Información detallada

Lugar de origen

Jiangsu, China

Nombre de la marca

Bextremeshell

Número de modelo

JYQD-V7.3E2

Voltaje de entrada:

12-36Vdc

Potencia nominal:

Potencia máxima:

Corriente máxima:

Algoritmo de control:

onda cuadrada

Dimensiones:

63 mm x 42.5 mm x 20 mm

Control de velocidad:

PWM/0-5V

Velocidad de respuesta:

Temperatura de trabajo:

-10°C a 60°C

Frecuencia PWM:

1k-20kHz

Ciclo de trabajo de PWM:

0-100%

Amplitud de PWM:

Distancia del puerto de control:

2.54 mm

Distancia del puerto de alimentación:

3.96m m

Ángulo del pasillo:

120 °

Resaltar:

Control del controlador del motor BLDC 15A PWM

La dirección del conductor BLDC 12-36VDC

conductor del motor con control PWM

Descripción del producto

Controlador de motor BLDC JYQD-V7.3E2

Entrada de 12-36VDC, corriente de trabajo de 15A para motor BLDC con sensor Hall con control PWM

Atributos del producto

Tipo de accesorio	Controlador de motor
Para usar con/Productos relacionados	Motor BLDC

Parámetros principales del controlador de motor BLDC

N.º de modelo: JYQD-V7.3E2

Entrada de alimentación: 12-36VDC

Potencia nominal: 350W

Idoneidad: Motor con sensor Hall

Potencia máxima: 500W

Corriente máxima: 15A

Protección: Sobrecorriente, cortocircuito, sobretensión, subtensión, rotor bloqueado, sobrecalentamiento

Algoritmos de control: Onda cuadrada

Dimensiones: 63 mm x 42,5 mm x 20 mm

Control de velocidad: PWM/0-5V

Salida de señal de retroalimentación de velocidad: Sí

Temperatura de trabajo: -10℃--60℃

Aplicaciones del controlador de motor BLDC

La placa del controlador de motor BLDC JYQD-V7.3E2 es una placa de controlador sin escobillas de corriente continua diseñada para controlar motores sin escobillas de CC y proporcionar una regulación de velocidad precisa de 0 a 100 %. Los algoritmos de control de este producto se basan en una onda cuadrada, lo que promueve su estabilidad y precisión.

Esta placa de controlador es adecuada para una amplia gama de aplicaciones, que incluyen:

Monopatín eléctrico
Scooter eléctrico
Silla de ruedas eléctrica
Hoverboard
Drones
Unirrueda eléctrico
Ciclomotor eléctrico
Kart eléctrico
Coche RC
Robot industrial
Cinta transportadora logística
Equipo de automatización
Máquinas CNC
Cortacéspedes autopropulsados
Electrónicos de consumo
Electrodomésticos
Equipos industriales

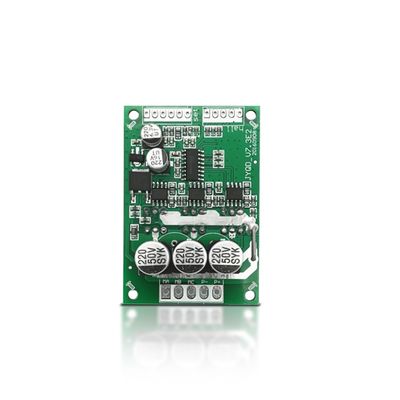

Apariencia del controlador de motor BLDC

Guías de aplicación

Confirme que los parámetros de voltaje y potencia del motor no excedan el rango especificado.
Aplicable a motores de CC sin escobillas con sensor Hall a 120°. Es posible que deba ajustar la secuencia de la línea Hall o la secuencia de la línea trifásica del motor de acuerdo con la situación real para lograr el mejor efecto de conducción.
JYQD-V7.3E2 es una placa de controlador sin carcasa ni disipador de calor. Puede impulsar motores por debajo de 100 vatios sin ningún disipador de calor, pero necesita una ventilación normal.
Está prohibido conectar equipos de alimentación externos al puerto de salida de 5 V de la placa del controlador. Solo es aplicable a un potenciómetro o interruptor externo para el ajuste de velocidad, la conmutación y la habilitación de la operación.

Cableado del controlador de motor BLDC

1. Puerto de control

5V - Voltaje de salida interno de la placa del controlador, potenciómetro o interruptor externo para el ajuste de velocidad y la inversión de la operación
Z/F - Puertos de control de dirección de rotación
VR - Puerto de control de velocidad. Regulación de velocidad lineal de voltaje analógico 0,1 V -5 V
EL - Control del puerto de habilitación
Señal - Salida de señal de pulso de velocidad
GND - Se utiliza para el control interno de la placa del controlador

2. Puerto de alimentación

MA - fase A del motor
MB - fase B del motor
MC - fase C del motor
P- - CC -
P+ - CC +

3. Puerto del sensor Hall

Ha - Hall a
Hb - Hall b
Hc - Hall c
GND - GND
5V - Salida de 5V

4. Utilice cables blindados si la placa de los controladores tiene una distancia de más de 50 cm del motor.

5. Distancia del puerto de control: 2,54 mm, distancia del puerto de alimentación: 3,96 mm

6. Preste atención al aislamiento entre el MOSFET del controlador y el disipador de calor o la placa de instalación.

Tamaño del controlador de motor BLDC

Técnica de fabricación

Información de embalaje

El controlador del motor BLDC está bien embalado en una bolsa antiestática individual.

Preguntas frecuentes

1: ¿Cuál es el plazo de entrega?
Muestra: en 5 días
Pedido masivo: en 2-3 semanas

2: ¿Cuál es el MOQ?
1 juego para todos los productos de la serie

3: ¿Cuál es la garantía del controlador de motor BLDC?
12 meses a partir de la fecha de entrega

4: ¿Cómo es el soporte técnico?
Ofrecemos servicio y soporte técnico 1 a 1
