Máquina de Board For Curtain del conductor del motor de la eficacia alta 36VDC

Regulación exacta de la velocidad de For Hall Senser Motor With del regulador del motor de JUYI JYQD-V6.3E3 BLDC y eficacia alta

• Descripción de producto

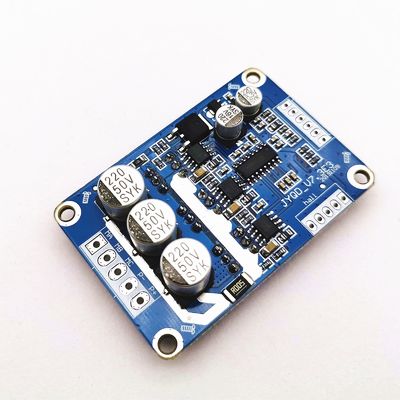

JYQD-V7.3E3 es regulador continuo sin cepillo del motor con un tamaño compacto y un alto rendimiento. La entrada del voltaje de este tablero de conductor es 12-36VDC, que se utiliza en una amplia gama de usos, si es ingeniería industrial, automatización, robótica o vehículos eléctricos, nuestros productos se adapta perfectamente a sus necesidades. Si el youare en un ambiente industrial económico de energía o en un dispositivo casero elegante innovador, nuestros tableros de control entrega rendimiento superior y confiabilidad.

Nuestros 12- 36 tableros de control sin cepillo de motor deV ofrecen salida de poder superior y control de velocidad exacto. Con la tecnología de regla de la velocidad avanzada de PWM, puede hacer frente fácilmente a diversas situaciones de la carga y alcanzar la operación lisa y eficiente.

Además, nuestros tableros de control ofrecen interfaces ricos y la capacidad de expansión flexible para la conexión y la integración inconsútiles con otros dispositivos o sistemas.

Usted puede realizar fácilmente el ajuste por marcha-parada, delantero y reverso, de la velocidad y otras funciones del motor a través del tablero de control, trayendo más posibilidades a su proyecto. Elija nuestros 12- tablerode control sin cepillo de motor de 36V, usted disfrutará de los productos de alta calidad, estables y confiables, así como del servicio post-venta pensativo. Estamos confiados a ser su socio más de confianza y a proporcionar un ímpetu fuerte para sus proyectos.

• Parámetro

• Instrucciones del uso

1. Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama según lo especificado.

2. Aplicable al motor sin cepillo de la C.C. del pasillo con Pasillo en 120°, la línea secuencia de Pasillo de no todos los fabricantes está correspondiendo,

3. usted puede ajustar la línea secuencia de Pasillo o la línea trifásica secuencia del motor según la situación real, para alcanzar el mejor efecto de conducción.

JYQD-V7.3E3 es tablero de conductor sin la vivienda y disipador de calor, puede conducir el motor debajo de 100 vatios sin ningún disipador de calor, pero necesita la ventilación normal.

4. El puerto de salida 5V en el tablero de la impulsión se prohíbe para conectar el equipo de alimentación externa. Es solamente aplicable al potenciómetro o al interruptor externo para el ajuste de la velocidad, conmutación y operación de la permisión

• Esquema eléctrico

puerto 1.Control

5V — Voltaje de salida interno del tablero de conductor, potenciómetro externo o interruptor para el ajuste de la velocidad y la operación de inversión

Z/F — puertos giratorios del control de la dirección. Conecte el nivel “5V” o conecte no es dirección delantera, conectar 0 V bajos o conectar con la tierra es dirección contraria.

VR — puerto del control de velocidad. La velocidad linear 0.1v de regla -5V del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%

EL — permita el control portuario. Conecte 5V o no conecte para permitir la operación, conecte la tierra para prohibir la operación.

Salida de la señal de pulso de la velocidad de la señal

Tierra-utilizado para el control interno del tablero de conductor

puerto 2.Power

MA ----fase A del motor

MB ---- fase B del motor

Bujía métrica---- fase C del motor

P- ----C.C.

P+----DC +

puerto del sensor 3.Hall

Ha--- Pasillo

Hb---Pasillo b

Hc---Pasillo c

Tierra---Tierra

5V---salida 5V

4. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.

distancia del puerto 5.Control: 2.54m m, distancia del puerto del poder: 3,96 milímetros

atención 6.Pay al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.

• Dibujo dimensional

• Uso

Nuestros tableros de conductor de BLDC uesed extensamente en la ingeniería industrial, automatización, robótica o los vehículos eléctricos, etc.

• FAQ

1.Q: ¿Puedo poner una orden de la muestra?

Sí, damos la bienvenida a orden de la muestra para probar y para comprobar calidad. Las muestras mezcladas son aceptables

Qué sobre el plazo de ejecución

2.It está pasando 30 días generalmente después de usted que hace el pago.

¿3.Do usted proporcionar la ayuda de tecnología?
SÍ. Nuestra compañía tiene capacidad fuerte del R&D, nosotros puede proporcionar la ayuda de tecnología si usted necesita.

4. ¿Cómo enviar a nosotros?
Enviaremos las mercancías a usted según la DHL o UPS o FEDEX etc

5. ¿Cómo puedo conocer el producto soy conveniente para mí?
Primero, usted necesita proporcionarnos la más información de detalles sobre el producto. Recomendaremos el artículo a usted según su requisito de la especificación. Después de que usted confirme, prepararemos las muestras a usted. también ofreceremos avances algún bueno según su uso del producto.
