Placa de controlador BLDC de 12 V/24 V CC con regulación de velocidad Frecuencia PWM 1-20 KHz

Placa de controlador BLDC de 12 V/24 V CC con frecuencia PWM, regulación de velocidad de voltaje analógico de 1-20 KHz

Descripción del Producto:

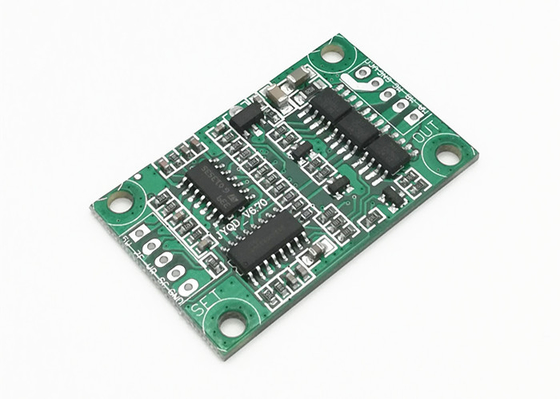

NuestroPlaca de controlador DC sin escobillas, también conocido comoPlaca de controlador sin escobillas de corriente continuaoPlaca de controlador sin escobillas de motor de CC, es una placa de controlador BLDC (motor de CC sin escobillas) de alto rendimiento.Está diseñado para proporcionar un excelente rendimiento y confiabilidad para aplicaciones de motores sin escobillas de CC.La placa está equipada con una amplia gama de funciones, que incluyen un rango de temperatura de trabajo de -20 ℃~+85 ℃, modo de control de velocidad PWM/voltaje, rango de control de velocidad de 0-100 % y un color verde.Esta placa es una excelente opción para cualquier aplicación que requiera un control preciso y un funcionamiento confiable de un motor sin escobillas de CC.

Características:

• Nombre del producto:Placa de controlador BLDC
• Frecuencia PWM:1-20KHz
• Salida de señal de pulso de velocidad:Sí
• Tensión de funcionamiento:12 V/24 V CC
• Corriente maxima:3A
• Modelo del Producto:JYQD-V6.7
• Especialización:Placa de controlador sin escobillas de CC, placa de controlador sin escobillas de motor de CC

Parámetros técnicos:

Aplicaciones:

La placa controladora sin escobillas de corriente continua JUYI JYQD-V6.7 es una placa controladora de CC fiable y potente, diseñada para controlar la velocidad y la dirección de los motores de CC sin escobillas.Cuenta con modo de control de velocidad de PWM y voltaje, voltaje de entrada de 12 V/24 V CC, salida de señal de pulso de velocidad y voltaje de funcionamiento de 12 V/24 V CC.Es ideal para aplicaciones que requieren un control preciso de la velocidad y la dirección del motor, como la robótica, la automatización y la automatización industrial.

Esta placa controladora BLDC es adecuada para una amplia gama de aplicaciones, incluidos brazos robóticos, actuadores lineales, impresoras 3D y líneas de producción automatizadas.Está diseñado para ser altamente eficiente, proporcionando un control suave y preciso de la velocidad y dirección del motor.La placa también cuenta con características de seguridad integradas, que incluyen protección contra sobrevoltaje, protección contra cortocircuitos y protección contra sobrecorriente.

Dibujo de dimensiónes:

Diagrama de estrujado:

1. Puerto de control

5V ----- Voltaje de salida interno de la placa del controlador

SC ---- Puerto de salida de señal de pulso de velocidad del motor, señal de pulso de 5V.

Z/F---- Puertos de control de dirección giratoria.Conecte el nivel alto de "5 V" o no conecte en dirección directa, conecte el nivel bajo de 0 V o conecte a GND en dirección inversa.

VR ----Puerto de control de velocidad.Regulación de velocidad lineal de voltaje analógico 0.1v -5V, la resistencia de entrada es de 20K Ohm, conecte con GND cuando ingrese la regulación de velocidad PWM, frecuencia PWM: 1-20KHZ;Ciclo de trabajo 0-100%

GND: se utiliza para el control interno de la placa de accionamiento

2. Puerto de alimentación

MA ----motor fase A

MB ---- motor fase B

MC---- fase del motor C

TIERRA----CC-

VCC----CC +

3. Utilice cables blindados si la placa de los controladores está a más de 50 cm de distancia del motor; de lo contrario, puede provocar una conducción anómala que afecte al uso normal.

4. Distancia del puerto de control: 2,54 mm Distancia del puerto de alimentación: 3,96 mm

5. Preste atención al aislamiento entre el controlador MOSFET y el disipador de calor o la placa de instalación.
