Placa de controlador de motor BLDC de 12 V/24 V CC para control de automatización

Descripción del Producto:

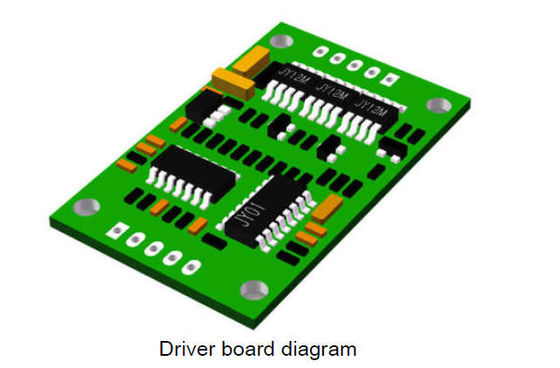

La placa controladora DC sin escobillas JYQD-V6.7 es una placa controladora DC sin escobillas potente y versátil diseñada para aplicaciones de corriente continua.Es capaz de proporcionar hasta 3 A de corriente y operar con voltajes de entrada de 12 V y 24 V CC.Cuenta con una regulación de velocidad de voltaje analógico, lo que permite a los usuarios ajustar la velocidad de sus motores de CC sin escobillas.Esta placa controladora de CC sin escobillas es ideal para una variedad de aplicaciones como robótica, maquinaria automatizada y más.

Características:

• Nombre del producto:Placa de controlador de motor sin escobillas de CC
• Temperatura de trabajo:-20℃~+85℃
• Rango de control de velocidad:0-100%
• Color:Verde
• Regulación de velocidad de voltaje analógico:Sí
• Frecuencia PWM:1-20KHz
• Tipo de producto:Placa de controlador de motor sin escobillas de corriente continua
• Tipo de producto:Placa de controlador sin escobillas de corriente continua

Parámetros técnicos:

Diagrama de estrujado:

1. Puerto de control

5V ----- Voltaje de salida interno de la placa del controlador

SC ---- Puerto de salida de señal de pulso de velocidad del motor, señal de pulso de 5V.

Z/F---- Puertos de control de dirección giratoria.Conecte el nivel alto de "5 V" o no conecte en dirección directa, conecte el nivel bajo de 0 V o conecte a GND en dirección inversa.

VR ----Puerto de control de velocidad.Regulación de velocidad lineal de voltaje analógico 0.1v -5V, la resistencia de entrada es de 20K Ohm, conecte con GND cuando ingrese la regulación de velocidad PWM, frecuencia PWM: 1-20KHZ;Ciclo de trabajo 0-100%

GND: se utiliza para el control interno de la placa de accionamiento

2. Puerto de alimentación

MA ----motor fase A

MB ---- motor fase B

MC---- fase del motor C

TIERRA----CC-

VCC----CC +

3. Utilice cables blindados si la placa de los controladores está a más de 50 cm de distancia del motor; de lo contrario, puede provocar una conducción anómala que afecte al uso normal.

4. Distancia del puerto de control: 2,54 mm Distancia del puerto de alimentación: 3,96 mm

5. Preste atención al aislamiento entre el controlador MOSFET y el disipador de calor o la placa de instalación.

Dibujo de dimensiónes:

Aplicaciones:

ElPlaca de controlador de CC sin escobillas JUYI JYQD-V6.7es una placa de controlador de motor sin escobillas de CC confiable y versátil diseñada para una variedad de aplicaciones.Está equipado con una salida de señal de pulso de velocidad, una precisión de regulación de velocidad de ±0,5 %, un ciclo de trabajo PWM de 0 a 100 % y una regulación de velocidad de voltaje analógico.Esta placa de controlador de motor sin escobillas de corriente continua es ideal para aplicaciones tales como robótica, electrodomésticos, automatización industrial y otros equipos impulsados ​​por motor.Es duradero y ofrece un rendimiento superior con excelentes capacidades de control.La placa de controlador de CC sin escobillas JUYI JYQD-V6.7 seguramente proporcionará una experiencia de usuario mejorada y un mejor control del motor.

Personalización:

• Nombre de la marca: JUYI
• Número de modelo: JYQD-V6.7
• Lugar de origen: China
• Color: Verde
• Corriente máxima: 3A
• Temperatura de trabajo: -20 ℃ ~ + 85 ℃
• Salida de señal de pulso de velocidad: Sí
• Voltaje de funcionamiento: 12 V/24 V CC.

Esta placa de controlador sin escobillas para motor de CC, también conocida como placa de controlador sin escobillas de CC o placa de controlador sin escobillas de corriente continua, está diseñada y fabricada por JUYI.El número de modelo es JYQD-V6.7 y está pintado de color verde.Tiene un rango de temperatura de trabajo de -20℃~+85℃ y una corriente máxima de 3A.Además, puede generar una señal de pulso de velocidad y funciona con 12 V o 24 V CC. Brindamos servicio personalizado y soporte técnico.

PREGUNTAS MÁS FRECUENTES:

• P:¿Cuál es el nombre de la marca de esta placa de controlador BLDC?
  A:El nombre de la marca de esta placa de controlador BLDC es JUYI.
• P:¿Cuál es el número de modelo de esta placa de controlador BLDC?
  A:El número de modelo de esta placa controladora BLDC es JYQD-V6.7.
• P:¿Dónde se fabrica esta placa de controlador BLDC?
  A:Esta placa de controlador BLDC se fabrica en China.
• P:¿Para qué aplicaciones se puede utilizar esta placa de controlador BLDC?

 A:Esta placa controladora BLDC se puede utilizar para una variedad de aplicaciones, como robótica, automatización industrial y sistemas médicos.
