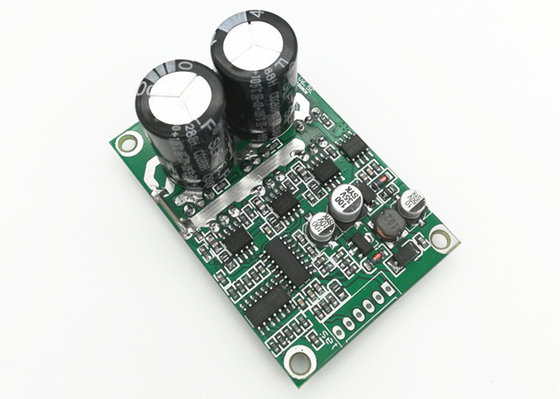

Tablero de controlador de motor sin escobillas de 700 W CC con regulación de velocidad de frecuencia PWM

Tablero de controlador de motor sin escobillas de CC con frecuencia PWM 1-20KHz y temperatura de trabajo -20 ℃ ~ + 85 ℃

Descripción del Producto:

La placa de controlador sin escobillas de corriente continua, también conocida como placa de controlador sin escobillas de CC, es un controlador de motor avanzado diseñado específicamente para controlar motores sin escobillas de CC.Es una placa controladora BLDC de alto rendimiento y alta eficiencia con una excelente precisión de regulación de velocidad de ±0,5 %.Es totalmente compatible con una amplia gama de voltaje de entrada desde 36 V hasta 72 V CC y puede admitir una corriente máxima de hasta 16 A.La placa es de tamaño pequeño (63 mm x 42,5 mm x 33 mm) y el rango de control de velocidad es de 0 a 100 %.Está diseñado para un funcionamiento fiable y suave de los motores sin escobillas de CC.

Características:

• Nombre del producto:Placa de controlador de CC sin escobillas
• Voltaje de entrada:36V-72V CC
• Ciclo de trabajo PWM:0-100%
• Temperatura de trabajo:-20℃~+85℃
• Color:Verde
• Tamaño:63 mm * 42,5 mm * 33 mm
• Tipo de producto:Placa de controlador de motor sin escobillas de CC
• Modelo del Producto:Placa de controlador BLDC

Diagrama de cableado:

1. Puerto de control

1. 5V ----- Voltaje de salida interno de la placa del controlador
2. Señal ---- Puerto de salida de señal de pulso de velocidad del motor, señal de pulso de 5V.
3. Z/F---- Puertos de control de dirección giratoria.Conecte el nivel alto de "5 V" o no conecte en dirección directa, conecte el nivel bajo de 0 V o conecte a GND en dirección inversa.
4. VR ----Puerto de control de velocidad.Regulación de velocidad lineal de voltaje analógico 0.1v -5V, la resistencia de entrada es de 20K Ohm, conecte con GND cuando ingrese la regulación de velocidad PWM, frecuencia PWM: 1-20KHZ;Ciclo de trabajo 0-100%
5. GND: se utiliza para el control interno de la placa de accionamiento
6. Torque: para iniciar el uso de ajuste de torque, asegúrese de quitar las resistencias para torque fijo en la placa antes de usar esta función (contáctenos si desea usar esta función antes de usarla)

2. Puerto de alimentación

MA ----motor fase A MB ---- motor fase B MC---- motor fase C GND----CC-

VCC----CC +

3. Use cables blindados si la placa de controladores tiene una distancia de más de 50 cm del motor, de lo contrario, puede provocar una conducción anormal, lo que afectará el uso normal.

4. Distancia del puerto de control: 2,54 mm, distancia del puerto de alimentación: 3,96 mm

5. Preste atención al aislamiento entre el controlador MOSFET y el disipador de calor o la placa de instalación.

Dibujo dimensional:

Aplicaciones:

La placa de controlador de motor sin escobillas de CC JUYI JYQD-V6.5E es la solución perfecta para la regulación precisa de la velocidad de los motores sin escobillas de CC.Esta placa controladora sin escobillas de CC está cuidadosamente diseñada para garantizar una alta precisión con una precisión de regulación de velocidad de ±0,5 %, y ofrece un amplio voltaje operativo de 36 V-72 V y una corriente máxima de 16 A.Con un tamaño de 63 mm x 42,5 mm x 33 mm, esta placa de controlador sin escobillas para motor de CC es pequeña y compacta, lo que la hace adecuada para una amplia gama de aplicaciones.El JYQD-V6.5E también ofrece un amplio rango de temperatura de funcionamiento de -20 ℃~+85 ℃, lo que brinda un rendimiento confiable en una variedad de entornos.

Parámetros técnicos:

Personalización:

PREGUNTAS MÁS FRECUENTES:

R: El nombre de la marca de la placa controladora BLDC es JUYI.

R: El número de modelo de la placa controladora BLDC es JYQD-V6.5E.

R: La placa de controlador BLDC se fabrica en China.

R: La placa de controlador BLDC es adecuada para diversas aplicaciones industriales, como bombas de agua, automatización industrial.
