24V entró las herramientas sin cepillo de Board For Power del conductor del motor de 500W DC

El conductor sin cepillo Board, 12V-36V del motor de DC entró el voltaje, gama del control de velocidad 0-100%

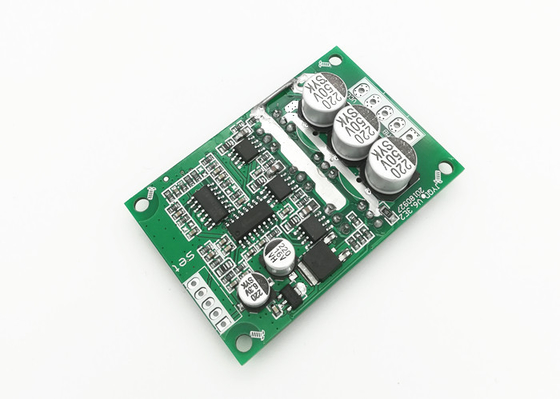

El conductor sin cepillo Board del motor de JYQD-V6.3E2 DC, también conocido como conductor Board de BLDC, es un conductor sin cepillo continuo Board del motor con un tamaño de 63mm*42.5mm*17m m. Ofrece una exactitud de regla de la velocidad impresionante del ±0.5%, una gama de regla de la velocidad de 1:100, y una gama del control de velocidad de 0-100%. El tablero proporciona un confiable y un modo eficaz controlar el motor sin cepillo de DC para los diversos usos.

Características:

• Conductor sin cepillo Board del motor de DC
• Conductor sin cepillo continuo Board del motor
• Conductor sin cepillo Board del motor de DC
• Modo de control de la velocidad: PWM/Voltage
• Frecuencia de PWM: 1-20KHz
• Tamaño: 63mm*42.5mm*17m m
• Exactitud de regla de la velocidad: el ±0.5%
• Gama del control de velocidad: 0-100%

Usos:

El conductor sin cepillo Board de JUYI JYQD-V6.3E2 DC es una solución perfecta para los usos sin cepillo continuos del tablero de conductor del motor. Ofrece un modo de control de la velocidad de PWM/Voltage con un ciclo de trabajo de PWM de 0-100%, una exactitud de control de la velocidad del ±0.5%, una gama de temperaturas de trabajo de -20℃~+85℃ y una gama del control de velocidad de 0-100%. Fabrican en China y ofrece a este conductor sin cepillo Board de DC estabilidad y confiabilidad excelentes, haciéndola ideal para los usos industriales y comerciales.

El conductor sin cepillo Board de JUYI JYQD-V6.3E2 DC es perfecto para los usos tales como robótica, automatización industrial, y fabricación, donde está suprema la necesidad de un control de velocidad confiable y exacto. Es también conveniente para los usos tales como sistemas, bombas, elevadores, y equipamiento médico de la HVAC, donde se requiere la exactitud de control de alta velocidad. El conductor sin cepillo Board de DC es también ideal para el uso en usos tales como iluminación y sistemas eléctricos, donde se requiere el control de la velocidad y del esfuerzo de torsión.

El conductor sin cepillo Board de JUYI JYQD-V6.3E2 DC es una opción ideal para los usos sin cepillo continuos del tablero de conductor del motor pues ofrece estabilidad y confiabilidad excelentes. También ofrece una amplia gama de características incluyendo un modo de control de la velocidad de PWM/Voltage, un ciclo de trabajo de PWM de 0-100%, una exactitud de control de la velocidad del ±0.5%, una gama de temperaturas de trabajo de -20℃~+85℃ y una gama del control de velocidad de 0-100%.

Parámetros técnicos:

Dibujo dimensional

Saque el diagrama

1. Puerto del poder

MA ----fase A del motor

MB ---- fase B del motor

Bujía métrica---- fase C del motor

Tierra----C.C.

VCC----DC +

2. Puerto del control

Z/F---- Puertos giratorios del control de la dirección. Conecte el nivel “5V” o conecte no es dirección delantera, conectar 0 V bajos o conectar con la tierra es dirección contraria.

VR ----Puerto del control de velocidad. La velocidad linear 0.1v de regla -5V del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%

Tierra-utilizado para el control interno del tablero de la impulsión

5V -----Voltaje de salida interno del tablero de conductor

Señal ---- Puerto de salida de la señal de pulso de la velocidad del motor, señal de pulso 5V.

3. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.

4. Distancia del puerto del control: 2.54m m, distancia del puerto del poder: 3,96 milímetros

5. Atención de la paga al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.
