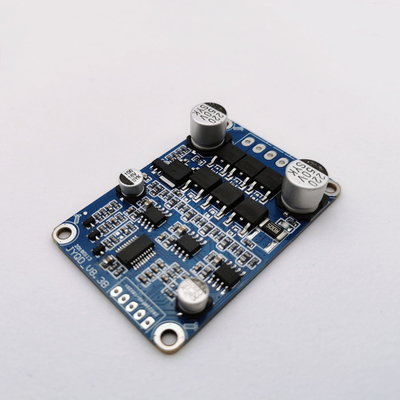

| Cuota De Producción: | 1 sistema |
| Precio: | negotiable |
| Embalaje Estándar: | Bolsa de PE+cartón |
| Período De Entrega: | 5-10days |
| Método De Pago: | L/C, T/T, PayPal |
| Capacidad De Suministro: | 1000 juegos por día |
| Número de modelo | JYQD-V8.3E |
| Temporeros de funcionamiento. | -20-85℃ |
| Voltaje de funcionamiento | 12V-36V |
| Corriente máxima | 15A |
| Cont.working actual | 15A |
| Control de velocidad de PWM | Frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100% |
| Regulación de la velocidad del voltaje análogo | 0-5V |
| O.V / Protección de L.V | SÍ |
| Salida de la señal de pulso de la velocidad | SÍ |
1. Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama del tablero de conductor según lo especificado.
Este tablero de conductor se utiliza para el motor sensorless sin cepillo trifásico, pero no se adapta para todos los motores sensorless sin cepillo trifásicos directamente.
2. Si el efecto de conducción no es bueno (por ejemplo comenzar la inquietud, invirtiendo, el trabajo del noload del motor actual es demasiado grande, la velocidad no es estable, la eficacia es baja, y no puede carga del principio-upwith.) Los clientes pueden ajustar la resistencia y la capacitancia del tablero de conductor según la situación real para alcanzar el mejor efecto de conducción (véase el accesorio para que cómo haga el ajuste)
3. Tablero de conductor de JYQD_V8.3E sin la vivienda y el disipador de calor. Si el poder del motor debajo de 60W, él no necesita añadir el disipador de calor, necesita solamente asegurar la ventilación normal y el aislamiento bien. Si el poder del motor más que 60W, él debe añadir el disipador de calor como el diagrama como abajo.
4. Tome por favor la nota que el tablero de conductor de JYQD_V8.3E no tiene ninguna protección anti-reversa de la conexión, él dañará permanentemente el tablero de conductor si conexión invertida de la polaridad.
el puerto de salida de 5.The 5V en el tablero de conductor prohíbe para conectar el dispositivo externo. Es solamente aplicable a
potenciómetro e interruptor externos del tablero para la regulación y la revocación de la velocidad.
el terminal de 6.The “M” en el tablero de conductor de JYQD_V8.3E es la señal de salida de pulso de la velocidad del motor (de vaivén
la salida), y la corriente de salida máxima es menos que 5mA.
puerto 1.Power
MA ----fase A del motor
MB ---- fase B del motor
Bujía métrica---- fase C del motor
Tierra----C.C.
VCC----DC +
puerto 2.Control
5V -----Voltaje de salida interno del tablero de conductor
M ---- Puerto de salida de la señal de pulso de la velocidad del motor, señal de pulso 5V
Z/F---- Puertos giratorios del control de la dirección. Conecte el nivel “5V” o conecte no es dirección delantera, conectar 0 V bajos o conectar con la tierra es dirección contraria.
VR ----Puerto del control de velocidad. La velocidad linear 0.1v de regla -5V del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Tierra-utilizado para el control interno del tablero de la impulsión
3.Use protegió los alambres si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.
distancia del puerto 4.Control: 2.54m m, distancia del puerto del poder: 3,96 milímetros
atención 5.Pay al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.
