Controlador de motor eléctrico sin escobillas JYQD-V6.7 50W 24V 3A con control de velocidad

La serie JYQD-V 6 es una placa de controlador adecuada para motores de CC trifásicos sin escobillas (sin sensor Hall), su estructura es completa pero funcional, de trabajo estable y larga vida útil.Tiene las funciones de regulación de velocidad PWM, protección de alto y bajo voltaje y salida de señal de pulso de velocidad.Ampliamente utilizado en ventiladores, líneas de clasificación automática, sopladores y bombas de agua electrónicas.Brindamos servicio personalizado y soporte técnico.

JYQD-V6.7 es una placa de controlador de motor BLDC de tamaño muy compacto con las funciones estándar necesarias, su precio favorable y rendimiento confiable son competitivos para aplicaciones industriales y comerciales. Los clientes de todo el mundo lo aplican ampliamente durante casi 8 años, su diseño maduro y estable son competente para muchas aplicaciones.

Parámetro

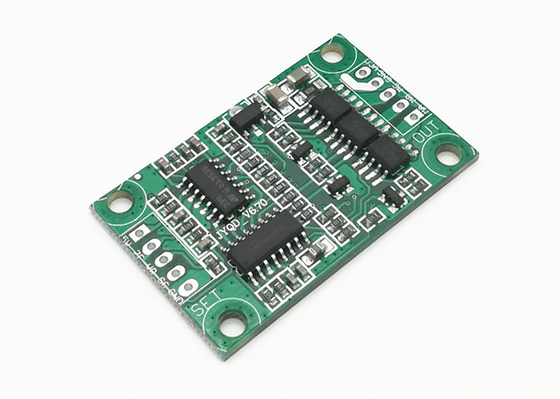

Fotos

Descripción del cableado

1. Puerto de alimentación

MAMÁ----motor fase A

MEGABYTE---- motor fase B

MC---- motor fase C

TIERRA----CORRIENTE CONTINUA-

CCV---- CC +

2. Puerto de control

5V-----Tensión de salida interna de la placa del controlador

CAROLINA DEL SUR---- Puerto de salida de señal de pulso de velocidad del motor, señal de pulso de 5V.

Z/F---- Puertos de control de dirección giratoria.Conecte el nivel alto de "5 V" o no conecte en dirección directa, conecte el nivel bajo de 0 V o conecte a GND en dirección inversa.

realidad virtual----Puerto de control de velocidad.Regulación de velocidad lineal de voltaje analógico 0.1v -5V, conecte con GND cuando ingrese la regulación de velocidad PWM, frecuencia PWM: 1-20KHZ;Ciclo de trabajo 0-100%

TIERRA—Utilizado para el control interno de la placa de accionamiento

3. Use cables blindados si la placa de controladores tiene una distancia de más de 50 cm del motor, de lo contrario, puede provocar una conducción anormal, lo que afectará el uso normal.

4. Distancia del puerto de control: 2,54 mm, distancia del puerto de alimentación: 2,54 mm

5. Preste atención al aislamiento entre el controlador MOSFET y el disipador de calor o la placa de instalación

Notas de aplicación

1. Confirme que los parámetros de voltaje y potencia del motor no excedan el rango de la placa del controlador como se especifica.

2. La placa del controlador JYQD-V6.7 es una placa desnuda sin carcasa ni disipador térmico.Si la potencia del motor es inferior a 36 W, no es necesario agregar un disipador de calor, solo necesita garantizar una ventilación normal y un buen aislamiento.

3. El puerto de salida de 5 V en la placa del controlador prohíbe conectar un dispositivo externo.Sólo es aplicable al potenciómetro externo e interruptor de la placa para regulación e inversión de velocidad.

4. Esta placa de controlador se utiliza paraMotor trifásico sin escobillas sin sensor, pero no apto para todos los motores trifásicos sin escobillas sin sensor directamente.Si el efecto de conducción no es bueno (como inestabilidad de arranque, marcha atrás, la corriente de trabajo sin carga del motor es demasiado grande, la velocidad no es estable, la eficiencia es baja y no puede arrancar con carga). Los clientes pueden ajustar el Resistencia y capacitancia de la placa del controlador de acuerdo con la situación real para lograr el mejor efecto de conducción (consulte el archivo adjunto para saber cómo hacer el ajuste)

5. Tenga en cuenta que la placa del controlador JYQD-V6.7 no tiene protección de conexión anti-reversa, dañará permanentemente la placa del controlador si la conexión de polaridad invertida.

6. El terminal "SC" en la placa del controlador JYQD-V6.7 es la señal de salida de pulso de velocidad del motor (salida push-pull), y la corriente de salida máxima es inferior a 5 mA.

Dimensiones totales
