| Cuota De Producción: | 5 juegos |
| Precio: | negotiable |
| Embalaje Estándar: | Embalaje estándar |
| Período De Entrega: | 5-25 días |
| Método De Pago: | T/T, L/C |
| Capacidad De Suministro: | 300 juegos/días |

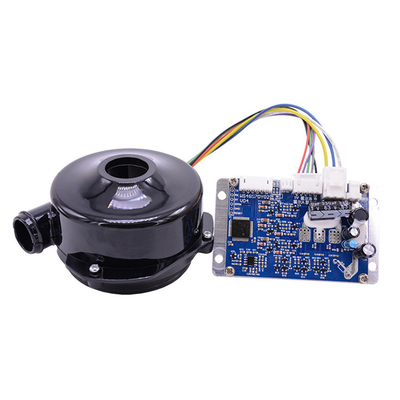

1: Características del soplador de aire DC sin escobillas:
1. Nivel de impermeabilidad: IPX5~IP67, los ventiladores pueden funcionar en ambientes húmedos, al aire libre o bajo el agua con protección impermeable.
2. Cable principal: 2 cables (cable rojo: positivo; cable negro: negativo)
3 cables (rojo: positivo; negro: negativo; amarillo: PWM)
4 cables (rojo: positivo; negro: negativo; amarillo: PWM; blanco: FG)
3. Función adicional: reinicio automático, velocidad de control de temperatura, detección de velocidad, alarma de parada, resistente al agua, etc.
4. Tenemos una longitud de cable predeterminada de 220 mm sin conector, se puede personalizar según su pedido.Solo necesitamos la imagen del conector y el rango de cables para confirmar.
2: Aplicaciones del soplador de aire DC sin escobillas:
1: colchón de aire amortiguador
2: Closestool inteligente
3: Succionador de flemas de accionamiento eléctrico
4: Sistema de ventilación central
5: purificador de aire
6: Secador de manos
7: máquina de burbujas de aire
8: Dispositivo de ventilación
9: aspiradora
10: máquina de respiración
11: bomba de aire
12: Equipo de refrigeración
3: parámetros de productos
| Modelo | OWB9250-240 | OWB9250-220 |
| Voltaje nominal | 24 VCC | 24 VCC |
| Corriente nominal (abierta) | 6.5A | 5A |
| Flujo de aire (abierto) | 42M3/H | 37M3/H |
| Velocidad del motor (abierto) | 24000 RPM | 22000RPM |
| Corriente nominal (cerrada) | 2.3A | 2.2A |
| Presión de aire (cerrado) | 8kPa | 6,8 kPa |
| Velocidad del motor (cerrado) | 28500 RPM | 26500RPM |
| poste de motor | 4 | 4 |
| Resistencia de fase | 0,62 ohmios | 0,66 ohmios |
| Ruido | 80 dBA | 80 dBA |
| rodamiento de bolas | Cojinete de bolas de alta velocidad NMB | |
| motor impulsor | Motor DC trifásico sin escobillas | |
| Ángulo del sensor de pasillo | 120° | |
| RPM-Pulso | 1 Hz = 30 rpm | |
| Tipo de bobinado | Delta | |
| Tensión soportada de devanado | 500 V CC (1 minuto) | |
| Clase de aislamiento | Clase F | |
| Peso del soplador | 400g | |
| Grado de propiedad intelectual | IP54 | |
| Temperatura de operacion | -20 ℃ ~ 50 ℃ | |
| Vida útil (menos de 40 ℃) | 10000 horas | |
4: rendimiento de los productos
OWB925024Vcorriente continuasin escobillasperíodo de conmutación del ventilador
Soplador DC sin escobillas OWB9250 Curvas de rendimiento
5: dimensiones generales
6: diagrama de cableado
| Alfiler 4 | Rojo | +5V |
| Alfiler 5 | Violeta | Salón A |
| Alfiler 6 | Verde | Sala B |
| Alfiler 7 | Gris | Sala C |
| Alfiler 8 | Negro | TIERRA |
| Alfiler 1 | Amarillo | Motor fase A |
| Alfiler 2 | Azul | Motor fase B |
| Alfiler 3 | Blanco | Motor fase C |
7:Atenciones
1: no funciona bajo la presión de aire máxima, el flujo de aire es demasiado pequeño a la presión de aire máxima y no es seguro para usar.
2: agregar un filtro adjunto a la entrada hace que el cojinete del soplador tenga una vida útil más larga.
3: la dirección de rotación correcta es CCW
4: No use el soplador a alta temperatura, alta humedad, campos magnéticos altos
5: utilice una fuente de alimentación adecuada para el soplador.
|
|
