Datos del producto:
|
| voltaje clasificado: | 48V | Velocidad del motor: | 24000 RPM |
|---|---|---|---|
| Flujo de aire: | 77M3/H | Motor impulsor: | motor sin cepillo de 3 fases |
| Transporte: | NMB | Ruido: | 80dB |
| Vida de servicio: | 10000 horas | Presión de aire: | 10.5KPa |
| Alta luz: | Alta fan centrífuga de la RPM BLDC,fan sin cepillo del aire de refrigeración de la C.C.,fan sin cepillo del ventilador 48V |
||
ventilador de vacío del aire de 48V DC para el aspirador, purificador del aire, secador de la mano, máquina de la burbuja de aire, enfriamiento de la batería

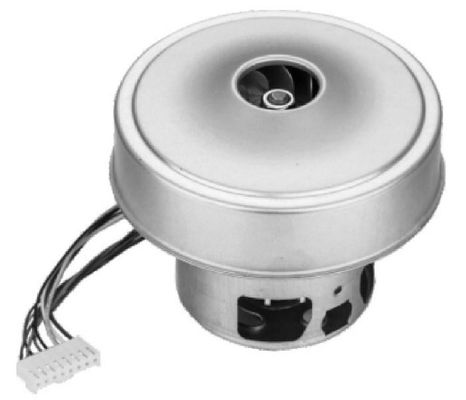

Ventilador de vacío sin cepillo del aire de DC de la serie OWB1069
1: Características sin cepillo del ventilador de DC:
1: De alta velocidad, especializado vida de servicio larga de ofrecimiento del rodamiento de bolitas (NMB) y más de poco ruido de alta velocidad
2: Alta presión y salida de la circulación de aire por diseño del tamaño compacto
3: Eficacia alta, mucho más eficiente que ventilador del motor del cepillo
4: Alta confiabilidad, regulador especializado hacer el funcionamiento más confiable
5: Alto inteligente, regulación de la velocidad de PWM, inversión positiva, reacción de la señal de la PÁGINA, el controlar inteligente
2: Usos sin cepillo del ventilador de DC:
1: Amortiguador de aire del almacenador intermediario
2: Closestool inteligente
3: Flema-lechón de la Eléctrico-impulsión
4: Sistema de ventilación central
5: Purificador del aire
6: Secador de la mano
7: Máquina de la burbuja de aire
8: Dispositivo de ventilación
3: Parámetros de los productos
| Modelo | OWB1069-48 | OWB1069-24 |
| Voltaje clasificado | 48VDC | 24VDC |
| Actuales clasificados (abierto) | 5.9A | 6.9A |
| Flujo de aire (abierto) | 77M3/H | 64M3/H |
| Velocidad del motor (abierta) | 24000 RPM | 20000RPM |
| Actuales clasificados (cerrado) | 2.8A | 3.5A |
| Presión de aire (cerrada) | 10.5kPa | 6.5kPa |
| Velocidad del motor (cerrada) | 28000 RPM | 24000RPM |
| Polo del motor | 4 | 4 |
| Resistencia de la fase | 1,2 ohmios | 0,9 ohmios |
| Ruido | DBA 80 | DBA 80 |
| Rodamiento de bolitas | Rodamiento de bolitas de alta velocidad de NMB | |
| Motor impulsor | motor sin cepillo de DC de 3 fases | |
| Ángulo del sensor de Pasillo | 120° | |
| RPM-pulso | 1 Hz=30rpm/min | |
| Tipo de enrrollamiento | Delta | |
| La bobina soporta voltaje | 500VDC (1 minuto) | |
| Clase del aislamiento | Clase F | |
| Peso del ventilador | 430g | |
| Grado del IP | IP54 | |
| Temperatura de la operación | -20℃~ 50℃ | |
| Vida de servicio (debajo de 40℃) | 10000 horas | |
4: Funcionamiento de productos
Período que conmuta DC del ventilador sin cepillo de OWB1069
Curvas de funcionamiento sin cepillo del ventilador de OWB1069 DC
5: Dimensiones totales
6: Esquema eléctrico
| Pin 1 | Amarillo | Fase A del motor |
| Pin 2 | Azul | Fase B del motor |
| Pin 3 | Blanco | Fase C del motor |
| Pin 4 | Rojo | +5V |
| Pin 5 | Púrpura | Pasillo A |
| Pin 6 | Verde | Pasillo B |
| Pin 7 | Gris | Pasillo C |
| Pin 8 | Negro | Tierra |
7: Atenciones
1: Haga el trabajo bajo presión de aire máxima, el flujo de aire es demasiado pequeño en la presión de aire máxima, y su no seguro para usar.
2: Añada una fijación del filtro a la toma hace el ventilador que lleva una vida de servicio más larga.
3: La dirección correcta de la rotación es CCW
4: No utilice el ventilador en la temperatura alta, humedad alta, altos campos magnéticos
5: Utilice por favor la fuente de alimentación conveniente para el ventilador.
