| Cuota De Producción: | 5 SISTEMAS |
| Precio: | negotiable |
| Embalaje Estándar: | Embalaje estándar |
| Período De Entrega: | 5-25days |
| Método De Pago: | T/T, L/C |
| Capacidad De Suministro: | 300sets/days |

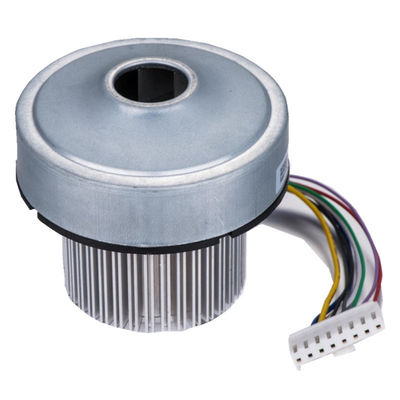

ventilador de vacío del aire de 48V DC para el aspirador, purificador del aire, secador de la mano, máquina de la burbuja de aire, dispositivo de ventilación
1: Características sin cepillo del ventilador de DC:
1: De alta velocidad, especializado vida de servicio larga de ofrecimiento del rodamiento de bolitas (NMB) y más de poco ruido de alta velocidad
2: Alta presión y salida de la circulación de aire por diseño del tamaño compacto
3: Eficacia alta, mucho más eficiente que ventilador del motor del cepillo
4: Alta confiabilidad, regulador especializado hacer el funcionamiento más confiable
5: Alto inteligente, regulación de la velocidad de PWM, inversión positiva, reacción de la señal de la PÁGINA, el controlar inteligente
2: Usos sin cepillo del ventilador de DC:
1: Amortiguador de aire del almacenador intermediario
2: Closestool inteligente
3: Flema-lechón de la Eléctrico-impulsión
4: Sistema de ventilación central
5: Purificador del aire
6: Secador de la mano
7: Máquina de la burbuja de aire
8: Dispositivo de ventilación
9: Aspirador
10: máquina de respiración
11: bomba de aire
3: Parámetros de los productos
| Modelo | OWB4235-48 | OWB4235-24 |
| Voltaje clasificado | 48VDC | 24VDC |
| Actuales clasificados (abierto) | 4.4A | 6A |
| Flujo de aire (abierto) | 54M3/H | 48M3/H |
| Velocidad del motor (abierta) | 26000 RPM | 24000RPM |
| Actuales clasificados (cerrado) | 2.3A | 2.2A |
| Presión de aire (cerrada) | 8.5kPa | 7.0kPa |
| Velocidad del motor (cerrada) | 31700 RPM | 28000RPM |
| Polo del motor | 4 | 4 |
| Resistencia de la fase | 1,16 ohmios | 0,62 ohmios |
| Ruido | DBA 80 | DBA 80 |
| Rodamiento de bolitas | Rodamiento de bolitas de alta velocidad de NMB | |
| Motor impulsor | motor sin cepillo de DC de 3 fases | |
| Ángulo del sensor de Pasillo | 120° | |
| RPM-pulso | 1 Hz=30rpm/min | |
| Tipo de enrrollamiento | Delta | |
| La bobina soporta voltaje | 500VDC (1 minuto) | |
| Clase del aislamiento | Clase F | |
| Peso del ventilador | 365g | |
| Grado del IP | IP54 | |
| Temperatura de la operación | -20℃~ 50℃ | |
| Vida de servicio (debajo de 40℃) | 10000 horas | |
4: Funcionamiento de productos
Período que conmuta sin cepillo del ventilador de vacío de OWB4235 DC
Curvas de funcionamiento sin cepillo del ventilador de OWB4235 DC
5: Dimensiones totales
6: Esquema eléctrico
| Pin 4 | Rojo | +5V |
| Pin 5 | Púrpura | Pasillo A |
| Pin 6 | Verde | Pasillo B |
| Pin 7 | Gris | Pasillo C |
| Pin 8 | Negro | Tierra |
| Pin 1 | Amarillo | Fase A del motor |
| Pin 2 | Azul | Fase B del motor |
| Pin 3 | Blanco | Fase C del motor |
7: Atenciones
1: Haga el trabajo bajo presión de aire máxima, el flujo de aire es demasiado pequeño en la presión de aire máxima, y no es seguro para usar.
2: Añada una fijación del filtro a la toma hace el ventilador que lleva una vida de servicio más larga.
3: La dirección correcta de la rotación es CCW
4: No utilice el ventilador en la temperatura alta, humedad alta, altos campos magnéticos
5: Utilice por favor la fuente de alimentación conveniente para el ventilador.
6: Éntrenos en contacto con para el conductor/el regulador hechos juego del ventilador
|
|
