| Cuota De Producción: | 5 juegos |
| Precio: | negotiable |
| Embalaje Estándar: | Embalaje estándar |
| Período De Entrega: | 5-25 días |
| Método De Pago: | T/T, L/C |
| Capacidad De Suministro: | 300 juegos/días |

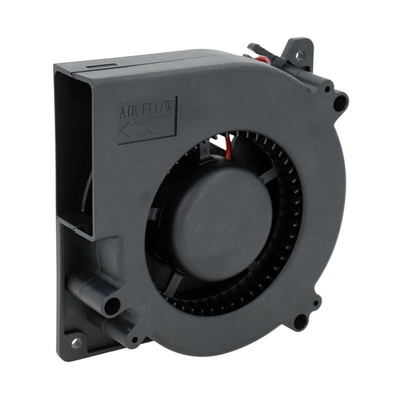

Impulsor de soplador dividido 225-86 DC Fan Motor BLDC Ventilador centrífugo
1: Características del soplador de aire DC sin escobillas:
1: rodamiento de bolas de alta velocidad especializado (NMB) de alta velocidad que ofrece una larga vida útil y un ruido más bajo
2: Salida de alta presión y flujo de aire por diseño de tamaño compacto
3: alta eficiencia, mucho más eficiente que el soplador con motor de escobillas
4: El controlador especializado de alta confiabilidad hace que el trabajo sea más confiable
5: alta inteligencia, regulación de velocidad PWM, inversión positiva, retroalimentación de señal PG, control inteligente
2:
|
Material
|
Impulsor fabricado en PA66
|
|
Llevando
|
Cojinete de bolas
|
|
Control de velocidad
|
Entrada de control 0-5/10V o PWM
|
|
Temperatura de trabajo.
|
-40~ +60°C
|
|
Clase de aislamiento
|
B
|
|
Clase de protección
|
IP55
|
|
Aprobaciones
|
CCC, CE
|
3: parámetros de productos
| Modelo | OWB9290-24 | OWB9290-48 |
| Voltaje nominal | 24 VCC | 48 VCC |
| Corriente nominal (abierta) | 7A | 3.9A |
| Flujo de aire (abierto) | 33M3/H | 35M3/H |
| Velocidad del motor (abierto) | 22000 RPM | 24000RPM |
| Corriente nominal (cerrada) | 3.4A | 2.2A |
| Presión de aire (cerrado) | 10,5 kPa | 12kPa |
| Velocidad del motor (cerrado) | 25800 RPM | 27300RPM |
| poste de motor | 4 | 4 |
| Resistencia de fase | 0,82 ohmios | 1,53 ohmios |
| Ruido | 80 dBA | 80 dBA |
| rodamiento de bolas | Cojinete de bolas de alta velocidad NMB | |
| motor impulsor | Motor DC trifásico sin escobillas | |
| Ángulo del sensor de pasillo | 120° | |
| RPM-Pulso | 1 Hz = 30 rpm | |
| Tipo de bobinado | Delta | |
| Tensión soportada de devanado | 500 V CC (1 minuto) | |
| Clase de aislamiento | Clase F | |
| Peso del soplador | 490 gramos | |
| Grado de propiedad intelectual | IP54 | |
| Temperatura de operacion | -20 ℃ ~ 50 ℃ | |
| Vida útil (menos de 40 ℃) | 10000 horas | |
Aire DC sin escobillas serie OWB9290 soplador
4: rendimiento de los productos
Período de conmutación del ventilador de CC sin escobillas OWB9290
Soplador DC sin escobillas OWB9290 Curvas de rendimiento
5: dimensiones generales
6: diagrama de cableado
| Alfiler 4 | Rojo | +5V |
| Alfiler 5 | Violeta | Salón A |
| Alfiler 6 | Verde | Sala B |
| Alfiler 7 | Gris | Sala C |
| Alfiler 8 | Negro | TIERRA |
| Alfiler 1 | Amarillo | Motor fase A |
| Alfiler 2 | Azul | Motor fase B |
| Alfiler 3 | Blanco | Motor fase C |
7:Atenciones
1: no funciona bajo la presión de aire máxima, el flujo de aire es demasiado pequeño a la presión de aire máxima y no es seguro para usar.
2: agregar un filtro adjunto a la entrada hace que el cojinete del soplador tenga una vida útil más larga.
3: la dirección de rotación correcta es CCW
4: No use el soplador a alta temperatura, alta humedad, campos magnéticos altos
5: utilice una fuente de alimentación adecuada para el soplador.
6: póngase en contacto con nosotros para conocer el modelo de controlador/controlador adecuado.
|
|
