conductor sin cepillo With Open Loop del motor de 18-50V BLD-300B PWM DC

control sin cepillo de With Closed-Loop PWM del conductor del motor de 18-50V BLD-300B DC



Breve introducción

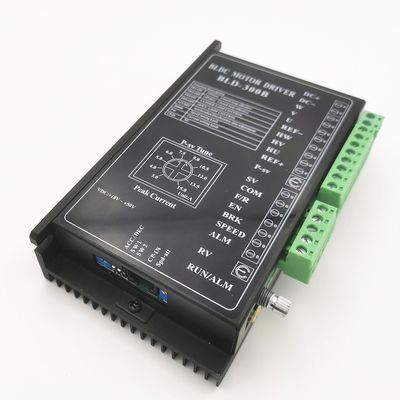

BLD-300B es diseñado por tecnología del motor de Changzhou Bextreme Shell y principalmente para los motores de BLDC

(48v: 440w /24V: 300w)



Características:

Ajuste del tiempo del CRNA/de DEC

Indicación de alarma

Configuración actual máxima

selección de los Poste-pares

Control de lazo abierto/cerrado

Ajuste externo de la velocidad del potenciómetro

Ajuste actual P-SV de salida máxima

Ajuste externo de la velocidad de la señal analógica

Ajuste de la velocidad de PWM



Funcionamiento eléctrico

Valor de Min Value Typical Value Max del parámetro del conductor

Entrada del voltaje DC (v): 12, 24V, 36V, 48V, 56

Salida actual (A): 15

Gama de velocidad del motor (RPM): 20000

Voltaje de la señal de Pasillo (V): 5

Corriente de impulsión de Pasillo (mA): 12

Potenciómetro externo (KΩ): 10

Dimensión (unidad: milímetro)

Ajuste de la función

1. Selección de los pares de los polos del motor

SW1 está para que la selección de los pares de los polos del motor haga juego diferente

Motor de BLDC. ON=2P; OFF=4P



2. Ajuste del lazo abierto/cerrado

Ajuste del lazo de SW2 ON=Closed; Ajuste del lazo de SW2 OFF=Open

3. Configuración actual máxima

Utilice al P-SV para fijar la corriente de pico de la salida. Cuando la carga se aumenta repentinamente, la salida

actual será limitado por el valor de determinación, que reduce velocidad del motor y protege

motor. Gamas de la configuración actual: 3-15A. Fijado por favor como la derecha.

Pues el error admisible de valor actual y de determinación real es el ±10%, asegurar seguridad, sistema

más bajo actual por consiguiente.

4. Ajuste del tiempo de ACC/DEC

El tiempo de aceleración fijado y el tiempo de desaceleración por ACC/DEC, gama es 0.3-15s. Aceleración

el tiempo es tiempo necesario a partir de la 0 a la velocidad clasificada. El tiempo de desaceleración es tiempo necesario de valorado

velocidad a 0.

Descripción portuaria de la señal

Categoría de la señal

Descripción funcional del terminal



Señal de control



BRK: Señal de control de la parada del freno del motor; BRK y COM conectan en defecto,

paradas del freno del motor cuando desconexión de BRK y de COM.

EN: Terminal de la señal de parada; El EN conecta COM, funcionamientos del motor, si no

paradas del motor.

F/R: Terminal de control de la dirección del motor; Desconexión de F/R y de COM, motor

la voluntad gira a la derecha, y de otra manera, el motor girará

en sentido contrario a las agujas del relojdejktw'n.

COM: Puerto común (tierra)



SV

①Velocidad externa del potenciómetro que fija la entrada;

②Terminal externo de la entrada del voltaje análogo

③Velocidad de PWM que fija la entrada



Señal de Pasillo

Poder supply+ de la señal del sensor de REF+ Pasillo

Señal Hu del sensor de HU Pasillo

Alto voltaje de la señal del sensor del alto voltaje Pasillo

Señal Hw del sensor de HW Pasillo

REFERENCIA señal del sensor de Pasillo



Conexión del motor

Línea fase del motor de W de W

Línea fase del motor de V de V

Línea fase del motor de V de U



Powerconnection

Electrodo positivo de la fuente de alimentación de DC+ (18-50VDC)

Electrodo negativo de la fuente de corriente continua (electrodo negativo del sensor de Pasillo)



Outputsignal

APRESURE la frecuencia de Outputpulse correspondió con velocidad de funcionamiento. Se imagine Speedcan

el acordar:

N (RPM) = (F/P)×60/3

F: Frecuencia P del pulso de la salida: Pares N del polo del motor: Velocidad del motor

Por ejemplo: El motor tiene 4 pares del polo,

F=1sec/2ms=500Hz

N (RPM) = (500/4)×60/3=2500



ALM: Salida de la señal de la falta del motor o del conductor. Es 5v en la situación normal y

cuándo faultoccurs 0V.



Interfaz del conductor y esquema eléctrico

Velocidad que fija métodos y el ajuste

1. Ajuste de la velocidad vía el potenciómetro incorporado

Aumentos de la velocidad del motor cuando los botones de rv se giran a la derecha, cuando son en sentido contrario a las agujas del relojdejktw'n, motor

disminuciones de la velocidad.

2. Ajuste de la velocidad vía el potenciómetro externo

Utilice un potenciómetro conveniente con un valor de la resistencia de 10KΩ; cuando conecte el externo

el potenciómetro, el terminal medio conecta con SV, los otros dos terminales para conectar con

REF+ y COM.

Aviso: 1. rv debe ser en sentido contrario a las agujas del relojdejktw'n girado para limitar la posición.

3. Ajuste de la velocidad vía la señal analógica externa 0-5V

El voltaje de la señal analógica puede ser 0 ~ 5VDC; cuando el voltaje es 0.2VDC, el motor

la velocidad alcanza el 4% de la velocidad más rápida; cuando el voltaje es 5 VDC, la velocidad del motor alcanza

valor máximo, que depende del voltaje de la especificación y del poder del motor.

Ajuste de la velocidad 4.PWM (5V PWM, 1-3KHz)

Cuando el ratio del deber del pulso es el 4%, la velocidad del motor es el 4% de velocidad máxima, cuando el ratio del deber es 100%,

el motor alcanza velocidad máxima. La velocidad máxima también depende de la especificación del motor y

voltaje del poder.
