| Cuota De Producción: | 1pc |
| Precio: | negotiable |
| Embalaje Estándar: | CAJA DEL CARTÓN |
| Período De Entrega: | según lo confirmado |
| Método De Pago: | L/C, T/T, Western Union, Paypal |
| Capacidad De Suministro: | 3000pcs/month |

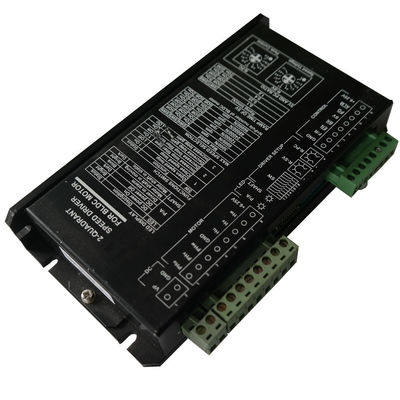

conductor de la velocidad del motor de la C.C. de los brushelss de 24V 30A 57m m, regulador del motor de BLDC para el motor del bldc de 3 fases con los sensores del pasillo
Descripción:
N Serires es conductor de la velocidad con parámetros variables y el cierre-lazo del pi. La referencia puede voltaje análogo de be0∼5V o 0∼100%PWM. También puede ser la frecuencia 0∼3kHz añadiendo una unidad de F-V en el PWB. Los parámetros se pueden fijar por los interruptores DIP y los potenciómetros tales como número del polo, velocidad máxima, tiempo de la rampa, tiempo del filtro de lazo y grados de la corriente de pico etc. Votage son 12,24,36,48VDC. Los grados actuales de trabajo son 5,10,15A. El grado ambiente del temperarure es -10∼+45ºC, - 40∼+65ºC
Características:
tecnología del Superficie-soporte del ♦ y tamaño pequeño.
control del cierre-lazo del ♦ 2-Quadrant pi de la velocidad con buenas linearidades.
Ajuste variable del parámetro del ♦ para diversos motores
Las funciones de control del ♦ de F/R, permitir, frenar, apresurar referencia y hacia fuera pusieron funciones del pulso de la velocidad (PÁGINA), alarma. Sobre la protección de la temperatura.
Clases del ♦ tres de entradas de referencia: voltaje análogo, PWM, frecuencia.
♦ conveniente para el motor sin cepillo de DC de 3 fases con los sensores del pasillo
Uso del ♦ de los microprocesadores industriales del grado.
Regla de formación de nombres:
BLSD 48 30 DC – 2Q – N - T P
BLSD: Conductor de la velocidad de BLDC
24: Voltaje clasificado (VDC)
30: Límite actual máximo (A)
DC: Potencia de entrada de DC
2Q: 2-Quadrant que conduce modo
N: Serie de N (tamaño normal y parámetros variables)
T: T=-40~+65 ºC TA, unlabelled=-10~+45 ºC TA
P: Entrada del pulso de P=0-3KHz en SV, unlabelled= 0-5V en el SV
Conductor With Fixed Parameters de la velocidad de la serie 2Q BLDC de N:
| NO. | Modelo | Ambiente Temporeros (ºC) |
Voltaje (VDC) |
Pico Actual Límite (a) |
Continuo Actual (a) |
60º/120º Pasillo Sensor |
f PWM (kilociclo) |
Velocidad del pi Cierre-lazo Control |
SV Rampa Tiempo (s) |
SV Gama (v) |
LV y OV Límite |
Alarma Salida |
Velocidad Pulso Salida |
| 1 | **** de BLSD1210DC-2Q-N | -10~+45 -40~+65 |
12V (9~15) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 2 | **** de BLSD1220DC-2Q-N | -10~+45 -40~+65 |
12V (9~15) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 3 | **** de BLSD1230DC-2Q-N | -10~+45 -40~+65 |
12V (9~15) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 4 | **** de BLSD2410DC-2Q-N | -10~+45 -40~+65 |
24V (17~32) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 5 | **** de BLSD2420DC-2Q-N | -10~+45 -40~+65 |
24V (17~32) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 6 | **** de BLSD2430DC-2Q-N | -10~+45 -40~+65 |
24V (17~32) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 7 | **** de BLSD3610DC-2Q-N | -10~+45 -40~+65 |
36V (27~45) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 8 | **** de BLSD3620DC-2Q-N | -10~+45 -40~+65 |
36V (27~45) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 9 | **** de BLSD3630DC-2Q-N | -10~+45 -40~+65 |
36V (27~45) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 10 | **** de BLSD4810DC-2Q-N | -10~+45 -40~+65 |
48V (37~55) |
10 | 5 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 11 | **** de BLSD4820DC-2Q-N | -10~+45 -40~+65 |
48V (37~55) |
20 | 10 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
| 12 | **** de BLSD4830DC-2Q-N | -10~+45 -40~+65 |
48V (37~55) |
30 | 15 | √ | 15 | √ |
0.1/0.25/ 0.5/1.0 |
0~5 | √ | √ | 24p/r@ 8-Pole |
Aviso:
|
|
