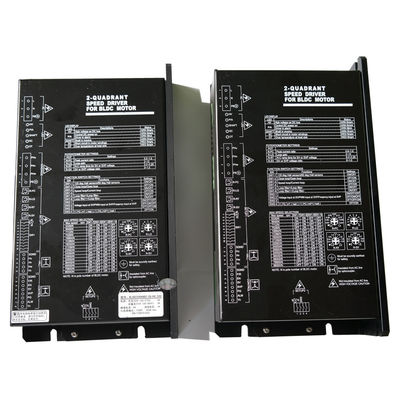

110V CA 600W tablero de Circuit Ic del conductor del motor de Bldc de 3 fases

Conductor sin cepillo del motor de 110VAC 2-Quadrant DC con el circuito cerrado a circuito cerrado o actual de la velocidad, circuito construido hardware puro

Regla de formación de nombres:

CA 01 – 2Q de BLSD 220 – ALTO VOLTAJE – T
 BLSD:         Conductor de la velocidad de BLDC

220:         Voltaje ca clasificado (v)

01:         Corriente máxima (a)

ADC:         Fuente de corriente continua de la CA o

2Q:         2-Quadrant que conduce modo

Alto voltaje:         Serie (de alto voltaje) del alto voltaje

T:         T=-40~+65 ºC TA, unlabelled=-10~+45 ºC TA

Descripción:

El alto voltaje Serires es conductor de la velocidad de la CA o de la entrada CC con parámetros variables y el cierre-lazo del pi de la velocidad y de la corriente. La referencia puede ser el voltaje análogo a elección 10V o 0∼100%PWM. También puede ser la frecuencia 0∼3kHz. Los parámetros se pueden fijar por los interruptores y los potenciómetros DIP tales como número del polo, velocidad máxima, tiempo de la rampa, tiempo y corriente de pico etc del filtro de lazo. Los founctions protectores tales como cortocircuito, comienzo seguro, revocación segura etc de la dirección se presentan. Grados are110,220VAC de Votage. Los grados actuales de trabajo son 8,16,24A. El grado ambiente del temperarure es -10∼+45ºC, - 40∼+65ºC.

Características:

tecnología del ♦Surface-soporte tamaño pequeño, de gran intensidad.

control del cierre-lazo de ♦2-Quadrant pi de la velocidad con buenas linearidades.

parámetros ♦Variable que fijan para diversos motores y el uso fácil.

funciones del ♦Control del revés seguro, comienzo seguro, permitir, frenar, apresurar funciones de salida del referenceand del pulso de la velocidad (PÁGINA), del circult corto y sobre la protección de la temperatura, alarma. La fuente de la CA o de DC se puede utilizar en la amplia gama del voltaje…

clases del ♦Three de entradas de referencia: voltaje análogo, PWM, frecuencia.

el usuario del ♦The puede conseguir viajar en automóvili velocidad exacta con funciones de salida del pulso de la velocidad

♦Suitable para los motores trifásicos de BLDC con los sensores del pasillo.

♦Use de los microprocesadores industriales del grado, puerto óptico del aislamiento

Conductor With Fixed Parameters de la velocidad de la serie 2Q BLDC del alto voltaje:
