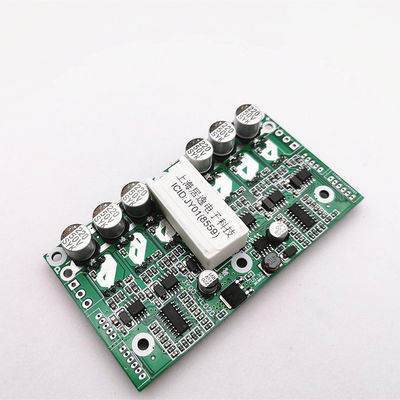

Monopatín eléctrico 15A 3 conductor Board del motor de la fase BLDC

Cuota De Producción: 1 sistema
Precio: negotiable
Embalaje Estándar: CARTÓN DEL PE BAG+
Período De Entrega: 5-10 días
Método De Pago: T/T, L/C, Paypal
Capacidad De Suministro: 1000sets/day
Información de detalles
Descripción del producto
Información detallada
Lugar de origen
China
Nombre de la marca
JUYI
Número de modelo
JYQD-YL02D
Voltaje de funcionamiento:
12-36Vdc
Conduzca el poder:
500W/ motor
Control de velocidad de PWM:
Ciclo de trabajo 0-100%
Salida de la señal de pulso de la velocidad:
sí
Color:
verde
Temporeros de funcionamiento.:
-20 - 85℃
Resaltar:

3 conductor Board del motor de la fase BLDC

,

conductor Board del motor de 15A BLDC

,

Conductor eléctrico Board del monopatín BLDC

Descripción del producto
12-36VDC 15A 3 conductor del motor de la fase BLDC/regulador duales For Wheelchair/monopatín eléctrico

Descripción
Detalles rápidos
Lugar del origen:
Jiangsu, China
Marca:
JUYI
Number modelo:
JYQD-YL02D (8559)
Voltaje de funcionamiento:
12-36VDC
Modo de la impulsión:
Impulsión dual del motor
Corriente de trabajo máxima:
15A/ motor
Solo poder del motor:
540W

Empaquetado y entrega

Venta de unidades:
Artículo solo
Solo tamaño del paquete:
10X8X4 cm
Solo peso bruto:
0,060 kilogramos
Plazo de ejecución:
Cantidad (pedazos) 1 - 1000 >1000
Est. Tiempo (días) 15 Para ser negociado

Descripción de producto

JYQD-YL02D es tablero de conductor del motor del tamaño muy compacto BLDC con funciones estándar necesarias, su precio favorable y funcionamiento confiable son competitivos para los usos industriales y comerciales.

Sus extensamente aplicados de los clientes mundiales almostly durante 5 años, su diseño maduro y estable son competentes para muchos usos.
Monopatín eléctrico 15A 3 conductor Board del motor de la fase BLDC 0
MODELO NO.
JYQD-YL02D (8559)
TEMPERATURA DE FUNCIONAMIENTO
-20-85℃
VOLTAJE DE FUNCIONAMIENTO
12V-36VDC
CORRIENTE DE TRABAJO
15A
REGULACIÓN DE LA VELOCIDAD DE PWM
Frecuencia de PWM: 1K-10KHz, tiempo de utilización 0-100%
REGULACIÓN DE LA VELOCIDAD DEL VOLTAJE ANÁLOGO
0-5V
Monopatín eléctrico 15A 3 conductor Board del motor de la fase BLDC 1
Monopatín eléctrico 15A 3 conductor Board del motor de la fase BLDC 2
Monopatín eléctrico 15A 3 conductor Board del motor de la fase BLDC 3
Instrucciones del uso

1: Este regulador puede conducir dos motores al mismo tiempo, puede ser controlado simple o doble.

2: Tiene función del freno de poder reactivo, circuito de lanzamiento de la protección de la carga reversa del freno, puede ser MCU controlado,


3: El puerto “5V” en el tablero puede ofrecer 300mA actual a MCU externo


  •




4: JYQD-YL02Destablerodeconductorsinlaviviendaydisipador de calor, puedeconducirelmotordeBLDCdebajode100Wsinningúndisipador de calor, peronecesitalaventilaciónnormal.


5: Diverso motor sensored de effecto hall de BLDC hace que diversa secuencia de los alambres de Pasillo, haga por favor el bien-partido antes de la impulsión del onload.



6: Añada el disipador de calor si el poder más que 100W y guardar las buenas condiciones de la disipación de calor para el tablero.
Monopatín eléctrico 15A 3 conductor Board del motor de la fase BLDC 4
Monopatín eléctrico 15A 3 conductor Board del motor de la fase BLDC 5
Descripción del cableado

1. Puerto del control



Tierra: Solamente para la señal de control VR: Regulación de la velocidad, (regulación linear de la velocidad 0-2.5V o 0-5V) frecuencia de .PWM: 1K-5KHz. ZF: Control delantero y posterior (el nivel 5V o 0V bajo, si usted utiliza 3.3V MCU, usted necesita hacer el ajuste a 5V) M: la señal de pulso de la velocidad hizo salir el EL: función del freno, 0-2.5V o 0-5V freno linear 5V: fuente de energía 5V para el dispositivo de control externo (≤300mA)


2. Puerto del poder
MA ----fase A del motor
MB ---- fase B del motor
Bujía métrica---- fase C del motor
P- ----C.C.
P+----DC +
3: Puerto del sensor de Pasillo
Ha--- Pasillo
Hb--- Pasillo b
Hc--- Pasillo c
Tierra---Tierra
5V---entrada 5V
4: Observaciones
1. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.
2. distancia del puerto del control: 2.54m m, fase del motor: 3,96 milímetros
3. atención de la paga al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.

Monopatín eléctrico 15A 3 conductor Board del motor de la fase BLDC 6

Dimensiones totales

Tamaño del tablero adaptable a sus peticiones.
Monopatín eléctrico 15A 3 conductor Board del motor de la fase BLDC 7


Éntrenos en contacto con por favor si usted necesita el soporte técnico.

¡El OEM, servicio del ODM está disponible!
