Datos del producto:
|
| voltaje clasificado: | 24V DC | Corriente clasificada: | 2.5A |
|---|---|---|---|
| Velocidad del motor: | 18000 RPM | Motor impulsor: | motor sin cepillo de la C.C. de 3 fases |
| Transporte: | Rodamiento de bolitas de NMB | Presión de aire: | 240pa |
| Peso neto: | 400g | Grado del IP: | IP 54 |
| Vida de servicio: | 6000 horas | ||
| Alta luz: | fan sin cepillo del aire de refrigeración de la C.C. de 40x20m m,fan sin cepillo 24 v del aire de refrigeración de la C.C.,fan sin cepillo 24 v del ventilador de la C.C. |
||

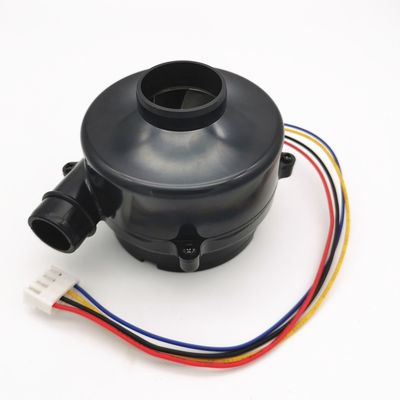

Ventilador sin cepillo de alta velocidad 24VDC para el secador de la mano, equipo de enfriamiento, fan del ventilador, con la fan del ventilador del control BLDC de PWM
Ventilador sin cepillo de DC de la serie OWB-4011
1: Características sin cepillo del ventilador de DC:
1: De alta velocidad, especializado vida de servicio larga de ofrecimiento del rodamiento de bolitas (NMB) y más de poco ruido de alta velocidad
2: Base de aluminio de fundición a presión a troquel del motor, alta dispersión eficiente del calor,
3: Eficacia alta, mucho más eficiente que ventilador cepillado del motor
4: Alta confiabilidad, regulador especializado hacer el funcionamiento más confiable
5: Regulador incorporado, regulación de la velocidad de PWM, inversión positiva, reacción de la señal de la PÁGINA, el controlar inteligente
2: Usos sin cepillo del ventilador de DC:
1: Amortiguador de aire del almacenador intermediario
2: Closestool inteligente
3: Flema-lechón de la Eléctrico-impulsión
4: Sistema de ventilación central
5: Purificador del aire
6: Secador de la mano
7: Máquina de la burbuja de aire
8: Dispositivo de ventilación
9: Aspirador
10: máquina de respiración
11: bomba de aire
12: Equipo de enfriamiento
3: Parámetros de los productos
| Modelo | OWB-4011-24 | |
| Voltaje clasificado | 24VDC (9-28V) | |
| Actuales clasificados (abierto) | 2.5A | |
| Flujo de aire (abierto) | 9 M3 /H | |
| Velocidad del motor (abierta) | 18000 RPM | |
| Actuales clasificados (cerrado) | 2.2A | |
| Presión de aire (cerrada) | PA 240 | |
| Velocidad del motor (cerrada) | 20500 RPM | |
| Polo del motor | 4 | |
| Velocidad del viento | 15m/s | |
| Ruido | DBA 70 | |
| Rodamiento de bolitas | Rodamiento de bolitas de alta velocidad de NMB | |
| Motor impulsor | motor sin cepillo de DC de 3 fases | |
| Sensor de Pasillo | Sensorless | |
| RPM-pulso | 1 Hz=30rpm | |
| Tipo de enrrollamiento | Delta | |
| La bobina soporta voltaje | 500VDC (1 minuto) | |
| Clase del aislamiento | Clase F | |
| Peso del ventilador | 400 g | |
| Grado del IP | IP54 | |
| Temperatura de la operación | -20℃~ 50℃ | |
| Vida de servicio (bajo℃ 40) | 6000 horas | |
4: Funcionamiento de productos
Curvas de funcionamiento sin cepillo del ventilador de OWB-0411 DC
5: Dimensiones totales
6: Esquema eléctrico
| Pin 1 | Rojo | DC+24V |
| Pin 2 | Negro | Tierra |
| Pin 3 | Azul | Salida de pulso de la velocidad de FG (2 pulsos/rondas) |
| Pin 4 | Amarillo | PWM (5V 1KHz, ciclo de trabajo 6%-100%) |
7: Atenciones
1: Haga el trabajo bajo presión de aire máxima, el flujo de aire es demasiado pequeño en la presión de aire máxima, y no es seguro para usar.
2: Añada una fijación del filtro a la toma hace el ventilador que lleva una vida de servicio más larga.
3: La dirección correcta de la rotación es CCW
4: No utilice el ventilador en la temperatura alta, humedad alta, altos campos magnéticos
5: Utilice por favor la fuente de alimentación conveniente para el ventilador.
