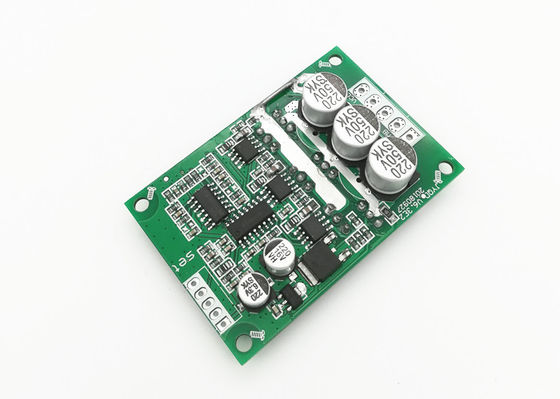

Conductor sin cepillo del motor de JYQD_V6.3E2 DC

Conductor sin cepillo del motor de JYQD_V6.3E2 DC
Conductor sin cepillo del motor de JYQD_V6.3E2 DC Conductor sin cepillo del motor de JYQD_V6.3E2 DC Conductor sin cepillo del motor de JYQD_V6.3E2 DC Conductor sin cepillo del motor de JYQD_V6.3E2 DC Conductor sin cepillo del motor de JYQD_V6.3E2 DC Conductor sin cepillo del motor de JYQD_V6.3E2 DC

Ampliación de imagen :  Conductor sin cepillo del motor de JYQD_V6.3E2 DC

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: JUYI
Número de modelo: JYQD-V6.3E2
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiable
Detalles de empaquetado: CARTÓN DEL PE BAG+
Tiempo de entrega: 5-10 días
Condiciones de pago: T/T, L/C, Paypal
Capacidad de la fuente: 1000sets/day

Conductor sin cepillo del motor de JYQD_V6.3E2 DC

descripción
Voltaje de funcionamiento: 24V Corriente de trabajo: 15A
Control de velocidad: 0-5V Salida de la señal de pulso de la velocidad:
O.V / Protección de L.V: Color: Verde
Alta luz:

conductor sin cepillo del motor de 15a DC

,

conductor sin cepillo del motor de 24V DC

,

JYQD-V6.3E2

Conductor trifásico de la velocidad del motor PWM de 24VDC BLDC para el motor sensorless JYQD-V6.3E2 de BLDC





Número de modelo JYQD-V6.3E2
Temporeros de funcionamiento. -20-85℃
Voltaje de funcionamiento 24V
Cont.working actual 15A
· Control de velocidad de PWM Frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Regulación de la velocidad del voltaje análogo 0-5V
O.V / Protección de L.V Incluya
Salida de la señal de pulso de la velocidad Incluya




Notas de uso:
1. Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama del tablero de conductor según lo especificado.
2. Este tablero de conductor se utiliza para el motor sensorless sin cepillo trifásico, pero no se adapta para todos los motores sensorless sin cepillo trifásicos directamente. Si el efecto de conducción no es bueno (por ejemplo comenzar la inquietud, invirtiendo, el trabajo del noload del motor actual es demasiado grande, la velocidad no es estable, la eficacia es baja, y no puede arranque con la carga.) Los clientes pueden ajustar la resistencia y la capacitancia del tablero de conductor según la situación real para alcanzar el mejor efecto de conducción (véase el accesorio para que cómo haga el ajuste)
3. El tablero de conductor JYQD-V6.3E2 es tablero desnudo sin la vivienda y el disipador de calor. Si el poder del motor debajo de 60W, él no necesita añadir el disipador de calor, necesita solamente asegurar la ventilación normal y el aislamiento bien. Si el poder del motor más que 100W, él debe añadir el disipador de calor como el diagrama como abajo.
4. El terminal de la “señal” en el tablero de conductor JYQD-V6.3E2 es la señal de salida de pulso de la velocidad del motor (salida de vaivén), y la corriente de salida máxima es menos que 5mA.




Conductor sin cepillo del motor de JYQD_V6.3E2 DC 0
                            Diagrama del tablero de conductor                                         Diagrama del tablero de conductor con el disipador de calor



Esquema eléctrico
Conductor sin cepillo del motor de JYQD_V6.3E2 DC 1

5V -----Voltaje de salida interno del tablero de conductor
Señal ---- Puerto de salida de la señal de pulso de la velocidad del motor, señal de pulso 5V.

1. Puerto del control
Z/F---- Puertos giratorios del control de la dirección. Conecte el nivel “5V” o conecte no es dirección delantera, conectar 0 V bajos o conectar con la tierra es dirección contraria.
VR ----Puerto del control de velocidad. La velocidad linear 0.1v de regla -5V del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Tierra-utilizado para el control interno del tablero de la impulsión

2. Puerto del poder
MA ----fase A del motor
MB ---- fase B del motor
Bujía métrica---- fase C del motor
Tierra----C.C.
VCC----DC +

3. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.

distancia del puerto 4.Control: 2.54m m, distancia del puerto del poder: 3,96 milímetros

5. Atención de la paga al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.


Dibujo dimensional
