| Cuota De Producción: | 1 sistema |
| Precio: | negotiable |
| Embalaje Estándar: | CARTÓN DEL PE BAG+ |
| Período De Entrega: | 5-10 días |
| Método De Pago: | T/T, L/C, Paypal |
| Capacidad De Suministro: | 1000sets/day |

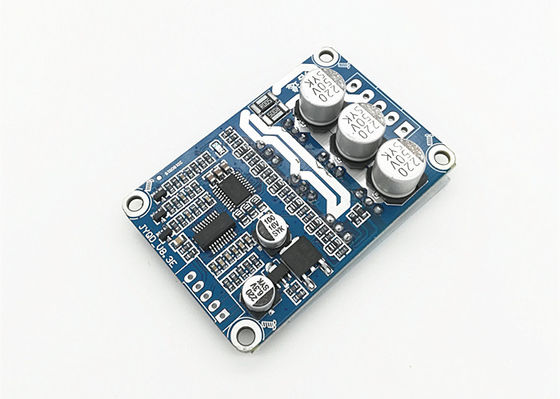

| Número de modelo | JYQD-V8.3E |
| Temporeros de funcionamiento. | -20-85℃ |
| Voltaje de funcionamiento | 12V |
| Corriente máxima | 15A |
| ·Control de velocidad de PWM | Frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100% |
| O.V / Protección de L.V | SÍ |
| Añada el disipador de calor | vatio >100 |
| 5V | Voltaje de salida interno del tablero de conductor del motor de BLDC |
| M | Puerto de salida de la señal de pulso de la velocidad del motor, señal de pulso 5V. |
| Z/F | Puertos giratorios del control de la dirección. Conecte el nivel “5V” o conecte no es dirección delantera, conectar 0 V bajos o conectar con la tierra es dirección contraria. |
| VR | Puerto del control de velocidad. La velocidad linear 0.1v de regla -5V del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100% |
| Tierra | Utilizado para el control interno del tablero de la impulsión |
| MA | fase A del motor |
| MB | fase B del motor |
| Bujía métrica | fase C del motor |
| Tierra | C.C. |
| VCC | DC + |
| 1. Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama del tablero de conductor del motor de BLDC según lo especificado. |
|
2. Este tablero de conductor del motor de BLDC se utiliza para el motor sensorless sin cepillo trifásico, pero no se adapta para todos los motores sensorless sin cepillo trifásicos directamente. Si el efecto de conducción no es bueno (por ejemplo comenzar la inquietud, invirtiendo, el trabajo del noload del motor actual es demasiado grande, la velocidad no es estable, la eficacia es baja, y no puede arranque con la carga.) Los clientes pueden ajustar la resistencia y la capacitancia del tablero de conductor según la situación real para alcanzar el mejor efecto de conducción (véase el accesorio para que cómo haga el ajuste)
|
|
3. El tablero de conductor sensorless del motor de JYQD-V8.3E BLDC es tablero desnudo sin la vivienda y el disipador de calor. Si el poder del motor debajo de 60W, él no necesita añadir el disipador de calor, necesita solamente asegurar la ventilación normal y el aislamiento bien. Si el poder del motor más que 60W, él debe añadir el disipador de calor como el diagrama como abajo.
|
El video
El video
El video
El video
El video
El video
El video
El video
El video
El video
|
|
