Datos del producto:
|
| Voltaje de funcionamiento: | 12vdc | Corriente de trabajo: | <15A |
|---|---|---|---|
| Control de velocidad de PWM: | sí | Salida de la señal de pulso de la velocidad: | sí |
| Uso: | Ventilador de BLDC | Forma: | Rectángulo |
| Alta luz: | conductor del motor del bldc,conductor sin cepillo del motor |
||
| MA ----fase A del motor |
| MB ---- fase B del motor |
| Bujía métrica---- fase C del motor |
| Tierra ----C.C. |
| VCC----DC + |
| Ha--- Pasillo |
| Hb---Pasillo b |
| Hc---Pasillo c |
| Tierra---Tierra |
| 5V---salida 5V |
| Instrucciones del uso | |
| 1. | Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama según lo especificado. |
| 2. | Aplicable al motor sin cepillo de la C.C. del pasillo con Pasillo en 120°, Pasillo de no todos los fabricantes que está correspondiendo la línea secuencia, usted puede ajustar la línea secuencia de Pasillo o la línea trifásica secuencia del motor según la situación real, para alcanzar el mejor efecto de conducción. |

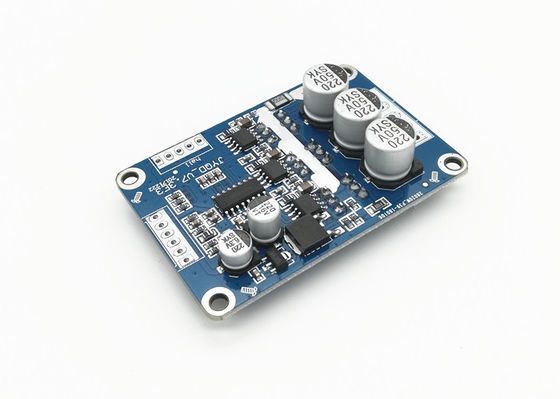

| 3. | JYQD-V7.5E es tablero de conductor sin la vivienda y disipador de calor, puede conducir el motor debajo de 100 vatios sin ningún disipador de calor, pero necesita la ventilación normal. |
| 4. | El puerto de salida 5V en el tablero de la impulsión se prohíbe para conectar el equipo de alimentación externa. Es solamente aplicable al potenciómetro o al interruptor externo para el ajuste de la velocidad, conmutación y operación de la permisión |
