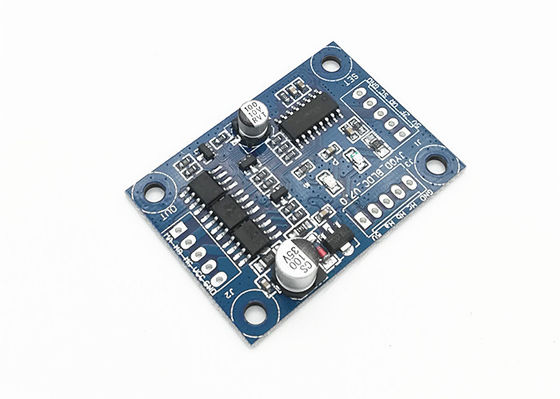

| Modelo: JYQD-V7.0 |
| Temperatura de funcionamiento: - 20-85℃ |
| Voltaje de funcionamiento: 12V/24V |
| Corriente máxima: 3A |
| Corriente de funcionamiento continua: 2A |
| Regulación de la velocidad de PWM (1-20khz): ciclo de trabajo 0-100% |
| Regulación de la velocidad del voltaje análogo: 0-5V |
| Error LED: Sí |
Instrucciones del uso
1. Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama según lo especificado.
2. Aplicable al motor sin cepillo de la C.C. del pasillo con Pasillo en 120°, Pasillo de no todos los fabricantes que está correspondiendo la línea secuencia, usted puede ajustar la línea secuencia de Pasillo o la línea trifásica secuencia del motor según la situación real, para alcanzar el mejor efecto de conducción.
3. JYQD-V7.0 es tablero de conductor sin la vivienda y disipador de calor, puede conducir el motor debajo de 36 vatios sin ningún disipador de calor, pero necesita la ventilación normal.
4. El puerto de salida 5V en el tablero de la impulsión se prohíbe para conectar el equipo de alimentación externa. Es solamente aplicable al potenciómetro o al interruptor externo para el ajuste de la velocidad, conmutación y operación de la permisión
Esquema eléctrico
1. Puerto del control
5V — voltaje de salida interno del tablero de conductor, potenciómetro externo o interruptor para el ajuste de la velocidad y la operación de inversión
Z/F — puertos giratorios del control de la dirección. Conecte el nivel “5V” o conecte no es dirección delantera, conectar 0 V bajos o conectar con la tierra es dirección contraria.
VR — puerto del control de velocidad. La velocidad linear 0.1v de regla -5V del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
SC-permita el control portuario. Conecte 5V o no conecte para permitir la operación, conecte la tierra para prohibir la operación.
Tierra-utilizado para el control interno del tablero de la impulsión
2. Puerto del poder
MA ----fase A del motor
MB ---- fase B del motor
Bujía métrica---- fase C del motor
Tierra----C.C.
VCC----DC +
3: Puerto del sensor de Pasillo
Ha--- Pasillo
Hb---Pasillo b
Hc---Pasillo c
Tierra---Tierra
5V---salida 5V
4. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.
5. Distancia del puerto del control: 2.54m m, distancia del puerto del poder: 2,54 milímetros
6. Atención de la paga al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.
Dibujo dimensional
