Descripción del producto

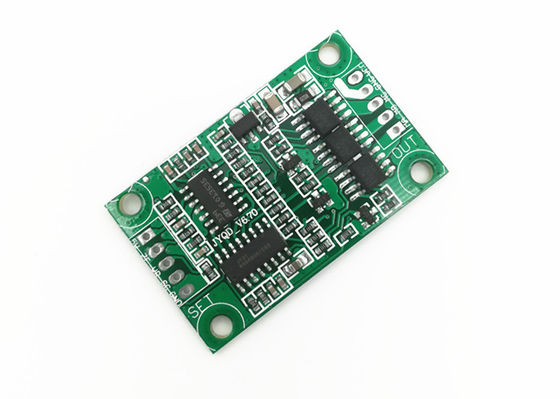

Conductor tamaño pequeño del motor de 12V-24VDC 3A JYQD-V6.7 BLDC para el motor sensorless de BLDC

(Para el motor sin cepillo de Sensorless DC)

Número de modelo	JYQD-V6.7
Temporeros de funcionamiento.	-20-85℃
Voltaje de funcionamiento	12V/24V
Corriente máxima	3A
Cont.working actual	2A
· Control de velocidad de PWM	Frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Regulación de la velocidad del voltaje análogo	0-5V
Salida de la señal de pulso de la velocidad	SÍ

Notas de uso:

1. Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama del tablero de conductor según lo especificado.

2. Este tablero de conductor del motor de BLDC se utiliza para el motor sensorless sin cepillo trifásico, pero no se adapta para todos los motores sensorless sin cepillo trifásicos directamente. Si el efecto de conducción no es bueno (por ejemplo comenzar la inquietud, invirtiendo, el trabajo del noload del motor actual es demasiado grande, la velocidad no es estable, la eficacia es baja, y no puede arranque con la carga.) Los clientes pueden ajustar la resistencia y la capacitancia del tablero de conductor según la situación real para alcanzar el mejor efecto de conducción (véase el accesorio para que cómo haga el ajuste)

3. El tablero de conductor JYQD-V6.7 es tablero desnudo sin la vivienda y el disipador de calor. Si el poder del motor debajo de 60W, él no necesita añadir el disipador de calor, necesita solamente asegurar la ventilación normal y el aislamiento bien. Si el poder del motor más que 36W, él debe añadir el disipador de calor como el diagrama como abajo.

4. Tome por favor la nota que el tablero de conductor JYQD-V6.7 no tiene ninguna protección anti-reversa de la conexión, él dañará permanentemente el tablero de conductor si conexión invertida de la polaridad.

5. El puerto de salida 5V en el tablero de conductor prohíbe para conectar el dispositivo externo. Es solamente aplicable al potenciómetro y al interruptor externos del tablero para la regulación y la revocación de la velocidad.

6. El terminal del “SC” en el tablero de conductor JYQD-V6.7 es la señal de salida de pulso de la velocidad del motor (salida de vaivén), y la corriente de salida máxima es menos que 5mA.

Diagrama del tablero de conductor

Esquema eléctrico

5V -----Voltaje de salida interno del tablero de conductor

SC ---- Puerto de salida de la señal de pulso de la velocidad del motor, señal de pulso 5V.

1. Puerto del control

Z/F---- Puertos giratorios del control de la dirección. Conecte el nivel “5V” o conecte no es dirección delantera, conectar 0 V bajos o conectar con la tierra es dirección contraria.

VR ----Puerto del control de velocidad. La velocidad linear 0.1v de regla -5V del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%

Tierra-utilizado para el control interno del tablero de la impulsión

2. Puerto del poder

MA ----fase A del motor

MB ---- fase B del motor

Bujía métrica---- fase C del motor

Tierra----C.C.

VCC----DC +

3. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.

distancia del puerto 4.Control: 2.54m m, distancia del puerto del poder: 2,54 milímetros

5. Atención de la paga al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.

Dibujo dimensional

MANUAL DEL USUARIO DE LA TRANSFERENCIA DIRECTA JYQD-V6.7

JYQD-V6.7-English.pdf
