Salida trifásica de la señal de pulso de la velocidad DC del conductor sin cepillo del motor de Sensorless

Salida trifásica de la señal de pulso de la velocidad DC del conductor sin cepillo del motor de Sensorless
Salida trifásica de la señal de pulso de la velocidad DC del conductor sin cepillo del motor de Sensorless Salida trifásica de la señal de pulso de la velocidad DC del conductor sin cepillo del motor de Sensorless

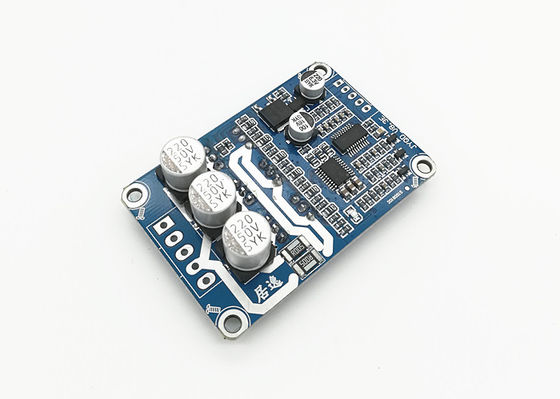

Ampliación de imagen :  Salida trifásica de la señal de pulso de la velocidad DC del conductor sin cepillo del motor de Sensorless

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: JUYI
Número de modelo: JYQD-V8.3E
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiable
Detalles de empaquetado: CARTÓN DEL PE BAG+
Tiempo de entrega: 5-10 días
Condiciones de pago: T/T, L/C, Paypal
Capacidad de la fuente: 1000sets/day

Salida trifásica de la señal de pulso de la velocidad DC del conductor sin cepillo del motor de Sensorless

descripción
Voltaje de funcionamiento: 12-36V DC Poder máximo de la impulsión: 500W
Motor conveniente: motor sensorless de BLDC Temporeros de funcionamiento.: -20-85℃
Nombre de productos: conductor del motor del bldc de 3 fases Color: Azul
Alta luz:

conductor del motor del bldc

,

conductor del motor de 3 fases

Tablero de conductor sin cepillo sensorless trifásico del motor de 12-36VDC DC para el motor sensorless de BLDC



Número de modelo: JYQD-V8.3E
Temporeros de funcionamiento.: - 20-85℃
Voltaje de funcionamiento: 12V-36V
Corriente máxima: 15A
Control de velocidad de PWM: Frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Regulación de la velocidad del voltaje análogo: 0-5V
O.V / Protección de L.V: SÍ
Salida de la señal de pulso de la velocidad: SÍ

4. Tome por favor la nota que el tablero de conductor de JYQD-V8.3E no tiene ninguna protección anti-reversa de la conexión, él dañará permanentemente el tablero de conductor si conexión invertida de la polaridad.

5. El puerto de salida 5V en el tablero de conductor prohíbe para conectar el dispositivo externo. Es solamente aplicable al potenciómetro y al interruptor externos del tablero para la regulación y la revocación de la velocidad.

6. El terminal de “M” en el tablero de conductor de JYQD-V8.3E es la señal de salida de pulso de la velocidad del motor (salida de vaivén), y la corriente de salida máxima es menos que 5mA.

Salida trifásica de la señal de pulso de la velocidad DC del conductor sin cepillo del motor de Sensorless 0
Esquema eléctrico
Salida trifásica de la señal de pulso de la velocidad DC del conductor sin cepillo del motor de Sensorless 1
5V Voltaje de salida interno del tablero de conductor
M Puerto de salida de la señal de pulso de la velocidad del motor, señal de pulso 5V.
Z/F Puertos giratorios del control de la dirección. Conecte el nivel “5V” o conecte no es dirección delantera, conectar 0 V bajos o conectar con la tierra es dirección contraria.
VR Puerto del control de velocidad. La velocidad linear 0.1v de regla -5V del voltaje análogo, la resistencia de entrada es el ohmio 20K, conecta con la tierra cuando regulación de la velocidad de la entrada PWM, frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100%
Tierra Utilizado para el control interno del tablero de la impulsión



2. Puerto del poder
MA fase A del motor
MB fase B del motor
Bujía métrica fase C del motor
Tierra C.C.
VCC DC +





3. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.


distancia del puerto 4.Control: 2.54m m, distancia del puerto del poder: 3,96 milímetros



5. Atención de la paga al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación.





Dibujo dimensional
Salida trifásica de la señal de pulso de la velocidad DC del conductor sin cepillo del motor de Sensorless 2

Notas de uso:

1. Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama del tablero de conductor según lo especificado.



2. Este tablero de conductor se utiliza para el motor sensorless sin cepillo trifásico, pero no se adapta para todos los motores sensorless sin cepillo trifásicos directamente. Si el efecto de conducción no es bueno (por ejemplo comenzar la inquietud, invirtiendo, el trabajo del noload del motor actual es demasiado grande, la velocidad no es estable, la eficacia es baja, y no puede arranque con la carga.) Los clientes pueden ajustar la resistencia y la capacitancia del tablero de conductor según la situación real para alcanzar el mejor efecto de conducción (véase el accesorio para que cómo haga el theadjustment)

3. El tablero de conductor de JYQD-V8.3E es tablero desnudo sin la vivienda y el disipador de calor. Si el poder del motor debajo de 60W, él no necesita añadir el disipador de calor, necesita solamente asegurar la ventilación normal y el aislamiento bien. Si el poder del motor más que 60W, él debe añadir el disipador de calor como el diagrama como abajo.

Salida trifásica de la señal de pulso de la velocidad DC del conductor sin cepillo del motor de Sensorless 3
MANUAL DEL USUARIO DE LA TRANSFERENCIA DIRECTA JYQD-V8.3E
