| Cuota De Producción: | 1 sistema |
| Precio: | negotiable |
| Embalaje Estándar: | CARTÓN DEL PE BAG+ |
| Período De Entrega: | 5-10 días |
| Método De Pago: | T/T, L/C, Paypal |
| Capacidad De Suministro: | 1000sets/day |

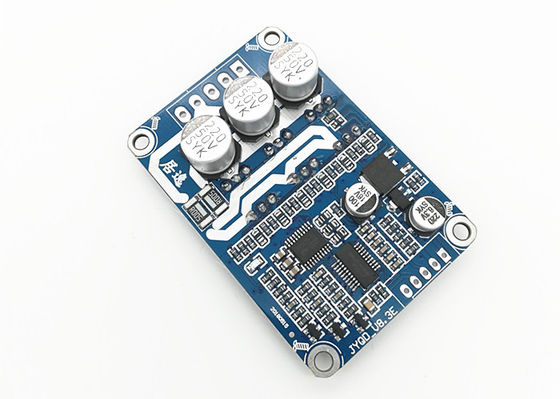

| Número de modelo | JYQD-V8.3E |
| Temporeros de funcionamiento. | -20-85℃ |
| Voltaje de funcionamiento | 12V-36V |
| Corriente máxima | 15A |
| Cont.working actual | 15A |
| · Control de velocidad de PWM | Frecuencia de PWM: 1-20KHZ; Ciclo de trabajo 0-100% |
| Regulación de la velocidad del voltaje análogo | 0-5V |
| O.V / Protección de L.V | SÍ |
| Salida de la señal de pulso de la velocidad | SÍ |
| 1. Confirme que los parámetros del voltaje y del poder del motor para no exceder la gama del tablero de conductor según lo especificado. |
| 2. Este tablero de conductor se utiliza para el motor sensorless sin cepillo trifásico, pero no se adapta para todos los motores sensorless sin cepillo trifásicos directamente. Si el efecto de conducción no es bueno (por ejemplo comenzar la inquietud, invirtiendo, el trabajo del noload del motor actual es demasiado grande, la velocidad no es estable, la eficacia es baja, y no puede arranque con la carga.) Los clientes pueden ajustar la resistencia y la capacitancia del tablero de conductor según la situación real para alcanzar el mejor efecto de conducción (véase el accesorio para que cómo haga el ajuste) |
| 3. El tablero de conductor de JYQD-V8.3E es tablero desnudo sin la vivienda y el disipador de calor. Si el poder del motor debajo de 60W, él no necesita añadir el disipador de calor, necesita solamente asegurar la ventilación normal y el aislamiento bien. Si el poder del motor más que 60W, él debe añadir el disipador de calor como el diagrama como abajo. |
| 4. Tome por favor la nota que el tablero de conductor de JYQD-V8.3E no tiene ninguna protección anti-reversa de la conexión, él dañará permanentemente el tablero de conductor si conexión invertida de la polaridad. |
| 5. El puerto de salida 5V en el tablero de conductor prohíbe para conectar el dispositivo externo. Es solamente aplicable al potenciómetro y al interruptor externos del tablero para la regulación y la revocación de la velocidad. |
|
6. El terminal de “M” en el tablero de conductor de JYQD_V8.3E es la señal de salida de pulso de la velocidad del motor (salida de vaivén), y la corriente de salida máxima es menos que 5mA.
|
|
3. Utilice los alambres protegidos si el tablero de conductores tiene más de 50 distancias del cm del motor, si no puede llevar a la conducción anormal, afectando al uso normal.
|
| distancia del puerto 4.Control: 2.54m m, distancia del puerto del poder: 3,96 milímetros |
| 5. Atención de la paga al aislamiento entre el MOSFET del conductor y el disipador de calor o la placa de la instalación |
