Name: Circuito construido hardware puro sin cepillo de Board del conductor del motor de DC de la protección contra sobrecarga
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V7.3E2
Availability: InStock

Cuota De Producción:	1 sistema
Precio:	Negociable
Embalaje Estándar:	Carton+packing hace espuma
Período De Entrega:	5-30days
Método De Pago:	T/T, L/C
Capacidad De Suministro:	1000 PC por día

Información de detalles

Descripción del producto

Información detallada

Lugar de origen

CHINA

Nombre de la marca

OWO

Número de modelo

JYQD-V7.3E2

Voltaje de funcionamiento:

12V-36V

Corriente de funcionamiento:

1-15A

Sensor:

Sensor de Pasillo

Tamaño:

63X42.5X17m m (L*W*H)

Control de velocidad:

Entrada de 0.1V-5V o de PWM

IC:

JY01

Resaltar:

conductor del motor del bldc

conductor del motor de 3 fases

Descripción del producto

Conductor sin cepillo del motor de JYQD-V7.3E DC, sensor de Pasillo, regulador sin cepillo de la velocidad del motor de DC, tablero de conductor del motor del bldc

Tablero de conductor sin cepillo del motor de JYQD-V7.3E2 12V-36V DC

Especificaciones

Voltaje de funcionamiento	DC 12V-36V
Actual de funcionamiento	≤15A
De potencia de salida	≤500W
Control de velocidad	Entrada de 0.1V-5V o de PWM
Temperatura de funcionamiento	-40-85℃
Humedad de funcionamiento	el ≤90%
Protección	Protección contra sobrecarga, protección del bloqueado-rotor, protección de la sobreintensidad de corriente
Funciones	Salida de la señal de pulso de la velocidad, suavemente invirtiendo (485, PUEDEN virar opcional hacia el lado de babor)
Dimensión total	63X42.5X17m m (LWH)
Peso neto	30g
Componente opcional	Potenciómetro de regulación de la velocidad tacómetro externo de 5 dígitos

ATENCIÓN:

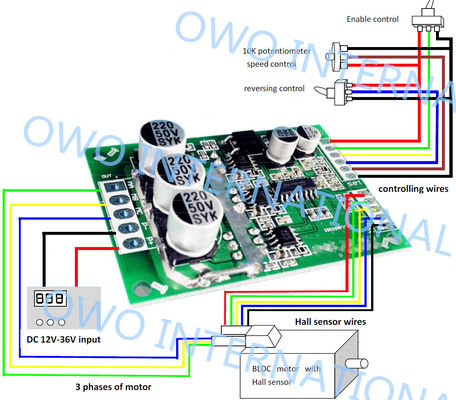

1: Este tablero de conductor sin cepillo del motor de DC es extensamente aplicarse a DC sin cepillo con los motores sin cepillo trifásicos de DC del sensor de Pasillo (120°angle)

2: asegúrese de por favor añadir el disipador de calor cuando el de potencia de salida más que 60W.

Al instalar el disipador de calor, añada por favor la capa del aislamiento para los MOSFETs 6pcs. Dañará el tablero de conductor permanentemente sin el aislamiento, y también aplica la grasa de silicón termoconductora en el aislamiento para un mejor enfriamiento.

3: Mientras que la fábrica del motor de BLDC puede utilizar diversa secuencia de Pasillo, si el comienzo del motor anormal, no puede comenzar o la corriente que consigue al alto, ajusta por favor la secuencia del Pasillo, o el conductor será dañado.

4: Ofrezca por favor el voltaje correcto al conductor, no exceden el rango de operación. y el conductor tiene 5V incorporado para el control de velocidad, no conecta la fuente de alimentación adicional (5V) en el conductor para la velocidad que controla, él dañará el conductor.

Dimensión de montaje

Ayuda del desarrollo:

Ofrecemos el diagrama esquemático, IC modificamos la programación para requisitos particulares, servicio de diseño de hardware
