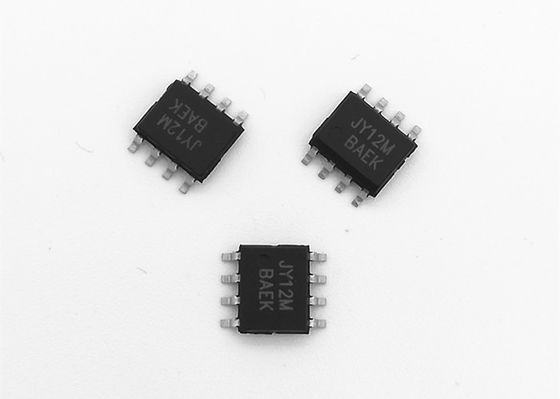

3 conductor del Mosfet de Bldc del circuito de puente de la fase 30A H

3 conductor del Mosfet de Bldc del circuito de puente de la fase 30A H
3 conductor del Mosfet de Bldc del circuito de puente de la fase 30A H 3 conductor del Mosfet de Bldc del circuito de puente de la fase 30A H

Ampliación de imagen :  3 conductor del Mosfet de Bldc del circuito de puente de la fase 30A H

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: JUYI
Número de modelo: JY12M
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: Negotiable
Detalles de empaquetado: CARTÓN DEL PE BAG+
Tiempo de entrega: 5-10 días
Condiciones de pago: T/T, L/C, Paypal
Capacidad de la fuente: 1000sets/day

3 conductor del Mosfet de Bldc del circuito de puente de la fase 30A H

descripción
Voltaje de la Dren-fuente: 30 V voltaje de la Puerta-fuente: ±20V
Disipación de poder máxima: 1.5W Corriente pulsada del dren: 30A
Uso: Convertidor de DC/DC Color: NEGRO
Alta luz:

conductor del mosfet del motor del bldc

,

mosfet del conductor del motor del bldc de 3 fases

,

circuito del conductor del mosfet para el motor del bldc

JY12M N y MOSFET del canal 30V de P para el conductor del motor de BLDC







DESCRIPCIÓN GENERAL


El JY12M es los transistores del campo del poder del modo del aumento de la lógica del canal de N y de P
se producen usando alta tecnología del foso de la densidad de célula DMOS. Esto de alta densidad
el proceso se adapta especialmente para minimizar resistencia del en-estado. Estos dispositivos son
adaptado particularmente para el uso de la baja tensión tal como teléfono móvil y cuaderno
gestión del poder del ordenador y otros circuitos con pilas donde alto-lado
la transferencia, y el apagón en línea bajo son necesarios en una superficie muy pequeña del esquema
paquete del soporte.


CARACTERÍSTICAS

Dispositivo RDS (ENCENDIDO) MAX IDMAX (25ºC)
Canal N 20mΩ@VGS=10V 8.5A
32mΩ@VGS=4.5V 7.0A
P-canal 45mΩ@VGS=-10V -5.5A
85mΩ@VGS=-4.5V -4.1A


●Capacitancia entrada baja
●Velocidad que cambia rápida


USOS
Gestión del poder
●Convertidor de DC/DC
●Control de motor de DC
●LCD TV y inversor de la exhibición del monitor
●Inversor de CCFL



Grados máximos absolutos (Ta=25ºC a menos que se indicare en forma diferente)

Parámetro Símbolo Canal N Canal de P Unidad
sec 10 Constante sec 10 Constante
Drene el voltaje de la fuente VDSS 30 -30 V
Voltaje de fuente de puerta VDSS ±20 ±20
Continuo
Drene actual
ºC Ta=25 Identificación 8,5 6,5 -7,0 -5,3
ºC Ta=70 6,8 5,1 -5,5 -4,1
Corriente pulsada del dren IDM 30 -30
Poder máximo
Disipación
ºC Ta=25 Paladio 1,5 W
ºC Ta=70 0,95
Empalme de funcionamiento
Temperatura
TJ -55 a 150 ºC
Resistencia termal
Empalme a ambiente
RθJA 61 100 62 103 ºC/W
Resistencia termal
Empalme a encajonar
RθJC 15 15 ºC/W


Características eléctricas (Ta=25ºC a menos que se indicare en forma diferente)

Símbolo Parámetro Condiciones Minuto Tipo Máximo Unidad
Parásitos atmosféricos
VGS (th) Umbral de la puerta
Voltaje
VDS =VGS, IDENTIFICACIÓN =250UA N-Ch 1,0 1,5 3,0 V
VDS =VGS, IDENTIFICACIÓN =-250UA P-Ch -1,0 -1,5 -3,0
IGSS Salida de la puerta
Actual
VDS =0V, VGS =±20V N-Ch ±100 nA
P-Ch ±100
IDSS Voltaje cero de la puerta
Drene actual
VDS =30V, VGS =0V N-Ch 1 UA
VDS =-30V, VGS =0V P-Ch -1
IDENTIFICACIÓN (ENCENDIDO) Dren del En-estado
Actual
VDS ≥5V, VGS =10V N-Ch 20
VDS ≤-5V, VGS =-10V P-Ch -20
RDS (ENCENDIDO) Dren-fuente
En-estado
Resistencia
VGS =10V, IDENTIFICACIÓN =7.4A N-Ch 15 20
VGS =-10V, IDENTIFICACIÓN =-5.2A P-Ch 38 45
VGS =4.5V, IDENTIFICACIÓN =6.0A N-Ch 23 32
VGS =-4.5V, IDENTIFICACIÓN =-4.0A P-Ch 65 85
VSD Diodo delantero
Voltaje
ES =1.7A, VGS =0V N-Ch 0,8 1,2 V
ES =-1.7A, VGS =0V P-Ch -0,8 -1,2


3 conductor del Mosfet de Bldc del circuito de puente de la fase 30A H 0



MANUAL DEL USUARIO DE LA TRANSFERENCIA DIRECTA JY12M

3 conductor del Mosfet de Bldc del circuito de puente de la fase 30A H 1JY12M.pdf
