Bloqueo del conductor sin cepillo sensorless Ic del motor de la protección JY02A DC
  • Nombre

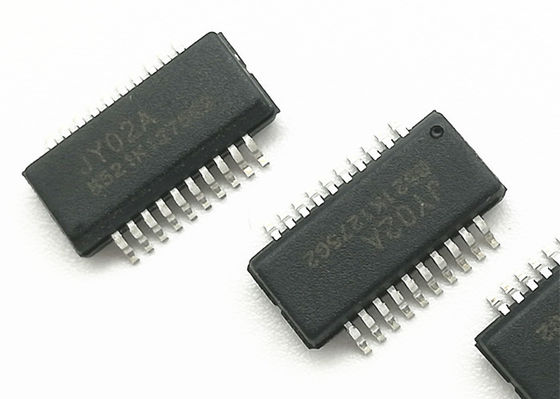

Bloqueo del conductor sin cepillo sensorless Ic del motor de la protección JY02A DC

Cuota De Producción: 1 sistema
Precio: Negociable
Embalaje Estándar: CARTÓN DEL PE BAG+
Período De Entrega: 5-10 días
Método De Pago: T/T, L/C, Paypal
Capacidad De Suministro: 1000sets/day
Información detallada
Descripción del producto
Información detallada
Lugar de origen
CHINA
Nombre de la marca
JUYI
Número de modelo
JY02A
Voltaje de funcionamiento:
4,5 v-5.5 V.
Temperatura de trabajo:
-55-125 ℃
Conduzca el modo:
SPWM
Motor adaptante:
motor sensorless
longitud:
45m m
Anchura:
32m m
Resaltar:

conductor sin cepillo ic del motor de la C.C.

,

Conductor sin cepillo ic de JY02A

,

circuito sin cepillo del conductor del motor

Descripción del producto

JY02A que bloquea la función de regla de IC With Starting Torque de DC de la protección del conductor sin cepillo del motor
JY02A
Control de motor sin cepillo de Sensorless DC IC
(Forma estándar de JY02A)
Versión: Fecha V2.0: 20180530
JY02A es ASIC para el motor sin cepillo sensorless de DC, con el circuito periférico simple, la función perfecta, el tamaño compacto, el depuración simple (casi no eliminación de errores), la alta eficacia de la impulsión, el uso flexible, extensamente el uso, el etc.
JY02A es un uso puro IC del hardware, que solucionan el problema de escribir programas. JY02A internamente solidifica los diversos circuitos de control sin cepillo sensorless de la impulsión del motor de DC, tales como circuito adaptante del comienzo, circuito de la remuneración de poder, circuito de la corrección del valor de Q, corrección de factor de poder, circuito de detección de la fase, circuito que descifra de la operación bidireccional, circuito de protección del bloqueado-rotor, detrás circuito de detección de la fuerza electromotriz, detección actual y el circuito de control, la detección del voltaje y el circuito de protección, el etc., después muy de una poca cantidad de ajuste componente externo, pueden conducir el diverso motor sin cepillo sensorless de DC, JY02A tiene cierta capacidad de carga-inicio, que es muy importante en la mayoría de los usos. JY02A se puede aplicar al motor sin cepillo trifásico de DC con la conexión de “Y” y del “triángulo”.
Usos: robots que barren, bombas de agua automotrices, bombas de circulación pared-colgadas de la caldera, bombas de aumento de presión caseras, generadores del oxígeno, diversas fans/ventiladores, destornilladores eléctricos, cortinas eléctricas, puertas automáticas, bombas de aceite hidráulico, bombas de aire de alta presión, compresores automotrices del aire acondicionado, compresor sin cepillo de DC, carretilla del AGV, diversa logística linear y del lazo clasificando el equipo, el cortacésped, el rociador, el propulsor subacuático, el etc.
Bloqueo del conductor sin cepillo sensorless Ic del motor de la protección JY02A DC 0
Características funcionales:
voltaje ☆Working: 4,5 v-5.5 V. temperatura ☆Working: -55-125 ℃
modo ☆Drive: SPWM motor ☆Adaptive: Motor de Sensorless BLDC
control del ☆Direction: CW/CCW inversión del ☆Soft: Sí
señal ☆Speed: Sí protección del ☆Overload: Sí
lazo cerrado ☆Current: Sí impulsión actual ☆Constant: Sí
protección ☆Blocking: Sí regulación ☆Starting del esfuerzo de torsión: Sí
el comenzar del ☆Soft: Sí tecnología ☆Special: Función completa del comienzo de la seguridad de la condición de JYKJ
ajuste ☆Speed: linear Función de la autoadaptación de ☆EAI
OBSERVACIÓN DE LA FUNCIÓN DEL NOMBRE DE PIN
1 entradaBloqueo del conductor sin cepillo sensorless Ic del motor de la protección JY02A DC 1 C portuaria de la detección de EMFC BEMF conecta después de la presión parcial de la fase de W, presta la atención para soportar la gama del voltaje
Velocidad de 2 VR que gobierna la entrada análoga 0-5V
Valor del OV de la detección del voltaje de 3 VOD: 3.6V, valor del LV: 0.8V
Tierra 0V de 4 TIERRAS
5 VDD 5V 4.5V--5.5V
6 es la entrada actual de la señal de retorno de la detección actual
La señal del EMF de 7 EMF_ON hizo salir el control de regla del EMF
8 temperaturas del TC que detectan la protección portuaria: sobre 4.53V
La protección quita: debajo de 3.70V
9 QD que comienzan el ajuste del esfuerzo de torsión: 0-2.5V 0--el 60%
La impulsión PWM del top de la fase de la salida U de la impulsión del top de la fase de 10 UH U hizo salir 13KHz
11 salida inferior de la señal de la conmutación de la impulsión de la impulsión de la fase de la UL U de la fase inferior de la salida U
12 la impulsión del top de la fase de VH V hizo salir la fase V que la impulsión superior PWM hizo salir 13KHz
13 la impulsión inferior de la fase de VL V hizo salir la salida inferior de la señal de la conmutación de la impulsión de la fase V
La impulsión PWM del top de la fase de la salida W de la impulsión del top de la fase de 14 WH W hizo salir 13KHz
Salida inferior de la señal de la conmutación de la impulsión de la impulsión de la fase de 15 WL W de la fase inferior de la salida W
Control H de la rotación de 16 Z/F CW y del CCW: adelante/L: Revés
El pulso de 17 M Speed hizo salir un pulso por la conmutación
18 terminal común del EMF BEMF
　
19 la entrada A portuaria de la detección de EMFA BEMF conecta después de la presión parcial de la fase de U, presta la atención para soportar la gama del voltaje
20 la entrada B portuario de la detección de EMFB BEMF conecta después de la presión parcial de la fase de V, presta la atención para soportar la gama del voltaje
Características eléctricas de DC
Símbolo Min Typical Max Unit Condition
VDD 4,5 5 5,5 V VDD-GND
IDD 　 9 　 mA que se desconectan todos los pernos de la salida
VIL 　 　 0,3 V IO entraron valor bajo
VIH 3,5 　 　 V IO entró valor de alto nivel
EMFV 0,01 　 4,5 voltaje eficaz de V BEMF
VFOV 0 　 2,5 gama de V de comenzar voltaje del esfuerzo de torsión
IOL 10 　 　 corriente baja de la succión del mA Io
IOH 　 　 corriente de salida de alto nivel de 5 mA IO
VODL 0,75 0,8 0,85 valores de la protección del Undervoltage de V
VODH 2,95 valor de la protección de la sobretensión de 3 3,05 V
RPT 　 3 　 Hora de salida suave de S
ISVA 38 valor límite de 40 43 milivoltio Constant Current Driving Is
ISVB 87 valor rápido de la protección de la sobreintensidad de corriente de 90 95 milivoltio
Vjd 0 　 Gama de voltaje de entrada análoga de 5 V
Ijd 　 100 　 valor actual de entrada análoga del nA
Bloque diagrama funcional interno de JY02A
¡la señal de impulsión del  JY02A es positiva que salida de la polaridad, eligiendo el circuito de impulsión del MOS y el MOS adaptados del poder es muy importante!
Modo y parámetros de la impulsión de JY02A:
1: La salida de la impulsión PWM del top de la fase de UH/VH/WH, salida inferior de la señal de la conmutación de la impulsión de la fase de UL/VL/WL, este modo de la impulsión es una manera económica de reducir los costes de hardware, especialmente en aplicación de conductores de alto voltaje y de alta potencia del motor. el modo de salida superior de la impulsión PWM es un circuito más fácil y una estabilidad más alta que el modo de salida inferior de la impulsión PWM.
2: La frecuencia de PWM de JY02A es 13KHz, que no sólo tiene en cuenta el ratio completo de eficacia y de ruido, pero también aumenta el poder y reduce el consumo de energía del circuito de conducción. El esfuerzo de torsión del motor es más alto que el de 20KHz bajo misma fuente de alimentación.
Pulso de JY02A
Tome por favor una nota que salida de JY02A una señal de pulso durante la fase que conmuta del motor de BLDC cada vez. Significa JY02A para no producir un pulso cuando la vuelta del motor una ronda. Por ejemplo como siguiente del diagrama esquemático: su un rotor interno, 2 pares del motor del polo, significa que el motor necesita conmutar la fase por 6 veces para cada ronda, así que JY02A hará salir 6 pulsos cada motor redondo
Diagrama esquemático de la estructura interna del motor interno del rotor del polo de 2 pares
Oscilograma de la salida de la impulsión delantera
(Salida de SPWM cerca de la restricción sinusoide, bien electromágnetica del ruido)
Inversión de oscilograma de la salida de la impulsión
(Salida de SPWM cerca de la restricción sinusoide, bien electromágnetica del ruido)
Diagrama esquemático del uso:
1, diagrama esquemático típico del uso de JY02A para el motor sin cepillo sensorless de DC
JY02A tiene circuito de detección incorporado de BEMF
JY02A necesitan no el circuito de comparador externo para el motor sin cepillo sensorless de DC
Observación:
IS-IS el terminal actual de la entrada de la reacción de la señal. Cuando son los alcances terminales del voltaje a 40mV, el sistema comienza la supervisión de la sobrecarga e incorpora el estado de control actual constante. La corriente de conducción es aumentada no más en el voltaje terminal de VR o los aumentos de la carga. Esta función previene con eficacia el MOSFET quema cuando la carga es demasiado grande, y puede continuar proporcionando poder al motor de mantener el estado de conducción máximo. Cuando la corriente accidental continúa aumentando, el voltaje del es terminal alcanza o excede 90mV, el JY02A entrará inmediatamente al estado de la protección, y cierra todas las salidas, la protección lanzada solamente cuando VR se reduce a 0V o se reenergiza
Según la ley de ohmio, necesitamos solamente cambiar el valor de R para cambiar el valor actual de la protección. JY02A es muy flexible en la protección actual (más en esto más adelante)
Consideraciones de la descripción funcional y del uso
a) Protección contra sobrecarga y selección de muestreo actual del valor de la resistencia:
JY02A tiene una función relativamente completa de la protección contra sobrecarga. la protección contra sobrecarga y la función anormal actual de la protección de JY02A tomarán efecto solamente bajo condición del resistor de muestreo actual R se selecciona correctamente. Cuando es el voltaje del perno alcanza 0.40mV, el comienzo de la supervisión de la sobrecarga y entre en estado actual constante y guarda el constante actual de conducción. En este estado, la corriente de conducción sube no más con el voltaje del perno de VR, y no aumentará con el aumento de la carga. En este estado, JY02A continuará proporcionando una potencia constante para el motor y mantiene el motor estado de trabajo normal. Si es el voltaje del perno alcanza o excede 90mV, el sistema juzgará todas las salidas en el plazo de 4,5 microsegundos.
Aquí está un ejemplo detallado cómo seleccionar correctamente valor de R como sigue:
Fórmula del valor de R: Yo = 0.04/R
Yo: Valor constante de la configuración actual, unidad:
0,04: es el valor del voltaje de es perno de JY02A
R: resistencia limitadora actual, unidad: Ohmio
Por ejemplo, un regulador con una corriente de funcionamiento de 3A, fijó la corriente constante a 5A para la seguridad, y el sistema guarda la corriente en 5A cuando los alcances actuales o exceden 5A, después de la fórmula yo = 0,04 /R, valor de R=0.04/I tan R = el ohmio 0,04/5=0.008, así que el resistor actual del muestreo debe utilizar un resistor del poder de 8 miliohmios (el resistor actual del muestreo es normalmente resistor del cemento y alambre del constantan)
b) protección del bloqueado-rotor: JY02A tiene función del recomienzo automático. Una vez que el motor corriente es bloqueado por la fuerza externa, el sistema protegerá y recomenzará automáticamente. Si el recomienzo es fracasado por 10 veces, parará automáticamente salida. Desconecte el poder o reduzca el voltaje del perno de VR a 0V para desbloquear la protección. Aumente el voltaje de VR para recomenzar el motor.
c) Inversión suave de Z/F: El décimosexto perno Z/F de JY02A es el perno de inversión del control. Este perno se puede conectar con 5V o la tierra. JY02A tiene función de inversión suave. Esta función protege el MOSFET y el motor en muchos usos, y mejora la vida de la confiabilidad y de servicio, la operación específica es que cuando el motor está girando en una dirección, cuando los cambios del nivel voltaico de Z/F, el conductor para salida primero, el motor gira libremente hasta parada, y después comienza a correr en la otra dirección.
d) Reacción de la señal de la velocidad de FG: JY02A también hace salir la señal de pulso de la velocidad mientras que conduce el motor. JY02A hará salir un pulso cada fase que conmuta. Esto se refleja perfectamente en usos de gama alta. En el caso de control de velocidad exacto, tal como fan sin cepillo de DC, bombas sin cepillo de DC, etc.,
Con la reacción de la señal de la velocidad, estas funciones son fáciles de alcanzar, por ejemplo requiera la velocidad estable y el esfuerzo de torsión estable, y la solución de control a circuito cerrado.
e) Puerto de la protección de la temperatura del TC: JY02A tiene un externo conecta la función de la protección de la temperatura. El uso es muy simple, sólo se requieren un NTC externo y un resistor, puede colocar el NTC en el lugar en donde se supervise la necesidad, por ejemplo el MOSFET o el motor. Cuando la temperatura alcanza cierto valor, el sistema protegerá automáticamente, el sistema recomenzará después de la temperatura abajo al valor de la seguridad. es parámetros recomendados de NTC: NTC de 10K3950K, resistor del divisor con 10K el 1%, según este parámetro, la temperatura protegerá automáticamente cuando la temperatura alcanza 100 grados, por supuesto, usted puede también substituir otros modelos NTC o ajustar el resistor del divisor según el uso real. El valor del resistor alcanza el valor de la temperatura que usted quiere proteger.
f) QD que comienza el ajuste del esfuerzo de torsión: Ajustando el voltaje del terminal del QD, el esfuerzo de torsión que comienza puede ser cambiado directamente. La gama de ajuste del voltaje es 0V-2.5V, y el motor normal que comienza voltaje del esfuerzo de torsión está entre 0V - 0.8V (el esfuerzo de torsión que comienza no es tan más grande como mejor)
Resumen:
Hay muchos factores que afectan al conductor sin cepillo del motor de DC Hallless, tal como el voltaje de trabajo, la velocidad, el ángulo de la conmutación, la carga, la inductancia, el EMF de la parte posterior, comenzando la carga, el etc., que afectarán al funcionamiento sin cepillo de la impulsión del motor de DC. El efecto de conducción del motor, así que más prueba se requieren para hacer un conductor sensorless sin cepillo de gran eficacia, estable perfecto del motor de DC.
Declaración:
Para mejorar el funcionamiento del conductor sensorless sin cepillo del motor de DC, reducir el volumen, reducir los costes de la producción y de desarrollo, JY02A es nuestra el segundo conductor sensroless sin cepillo IC del motor de DC que no requiere un comparador externo. JY02A integra todos los circuitos del conductor sensorless sin cepillo del motor de DC (excepto componentes del poder). Para mejorar servicio a nuestros clientes, ofrecemos a tres JY02 los circuitos típicos del uso para la referencia. Continuaremos mejorando su funcionamiento según usos del mercado., función real de IC podemos ser levemente diferentes de la introducción de este artículo, si usted tiene cualesquiera problemas en el uso, usted podemos entrarnos en contacto con para la información más reciente.
Aquí están tres diagramas esquemáticos del uso y fotos típicos del producto para la referencia. Estos diagramas esquemáticos todos se validan para la producción en masa y los productos físicos relacionados proporcionan el aprendizaje de la investigación. Estos tres diagramas esquemáticos típicos del uso cubren básicamente la mayor parte de los usos.
Diagrama esquemático sin cepillo del uso de la impulsión del motor de DC Hallless del pequeño poder de JY02A
Voltaje de funcionamiento: 7.5V----corriente de trabajo máxima 28V: salida de poder máxima 3A: 30W
Foto sensorless sin cepillo del producto del conductor del motor de la C.C. del pequeño poder
Tamaño: L *W de 45m m: 32mm*H 12m m
Diagrama esquemático sin cepillo del uso de la impulsión del motor de DC Hallless del poder del medio-tamaño de JY02A
Voltaje de funcionamiento: 12V----corriente de trabajo máxima 36V: salida de poder máxima 16A: 500W (MOS: TO220)
foto sensorless sin cepillo del producto del conductor del motor de la C.C. del poder del Medio-tamaño
Tamaño: L *W de 63m m: 42.5mm*H 12m m
Diagrama esquemático sin cepillo de alto voltaje del uso de la impulsión del motor de JY02A DC Hallless
Voltaje de funcionamiento: 80V----Corriente de trabajo máxima 265VAC: salida de poder máxima 1A: 150W
Foto sensorless sin cepillo de alto voltaje del producto del conductor del motor de DC
Tamaño: L *W de 77m m: 60mm*H 32m m

MANUAL DEL USUARIO DE LA TRANSFERENCIA DIRECTA JY02A
