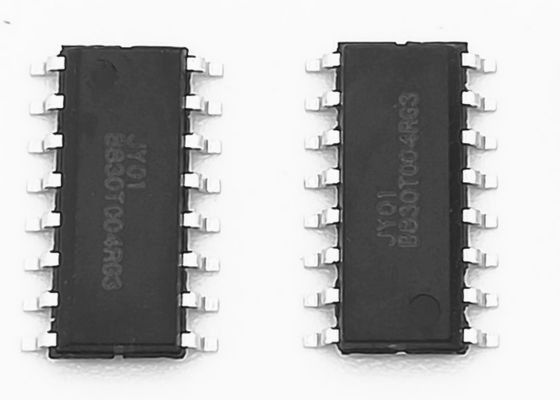

Conductor IC del motor de Hall Sensor BLDC del modo de JY01A SPWM

JY01 conductor sin cepillo IC del motor de la C.C. de 3 fases para el motor del sensor BLDC de Pasillo o el motor sensorless de BLDC

Características JY01

JY01 es control diseñado especial IC para el conductor sin cepillo del motor de DC, aplicado al motor del sensor BLDC de Pasillo o el motor sensorless de BLDC, su fácil al uso, circuito periférico es costos simples, bajos, modewith de poco ruido, eficacia alta, calidad estable de la impulsión de SPWM y el soporte técnico profesional, JY01 ha sido aprobado rápidamente por muchos ingenieros electrónicos.

Usos JY01
fan sin cepillo de DC, bomba sin cepillo de DC, cortacésped, vespa, coche equilibrado, robot, instrumentos y equipo científico, surtidor de gasolina auto, Windows eléctrico, ajuste eléctrico del asiento, fan del aire acondicionado, ajuste eléctrico del espejo retrovisor, tal como aparatos electrodomésticos tales como aspiradores, aire acondicionado, sondeando el equipo, los juguetes de los niños de gama alta, los aviones de modelo, los coches modelo, el modelo, el etc.; También ha sido ampliamente utilizado en herramientas del PDA tales como máquinas de pulir, taladros de mano, máquinas de grabado, destornilladores eléctricos, etc


2: Características

Voltaje de funcionamiento: 4,5 v-5.5 V.

Temperatura de trabajo: -40-85 ℃
Modo de la impulsión: SPWM
Modo de la impulsión de Daul: Con el senor de Pasillo o sensorless
Motor adaptante: ningún motor del pasillo/motor del pasillo.
Control de dirección: positivo/negativa
Inversión suave: Sí
Señal de la velocidad: Sí
Protección contra sobrecarga: Sí
Lazo cerrado actual: Sí
Impulsión actual constante: Sí
Bloqueo de la protección: Sí
El comenzar suave: sí
Tecnología especial: Función completa del comienzo de la seguridad de la condición de JYKJ
Ajuste de la velocidad: linear
Período suave del comienzo: 1 S, 3 S, 10S opcional

Empaquetado SOP16

JY01 compuso de Pasillo de potencia media y del tablero de regulador sin cepillo sensorless, 6 PC TO-220 llenos del MOSFET de alta potencia montado en la parte posterior del PWB, el voltaje del tablero de control VCC en la corriente de funcionamiento máxima de la gama hasta 20A (más los circuitos apropiados del heatsin se han utilizado con éxito adentro por ejemplo el motor sin cepillo de DC, la bomba sin cepillo del motor de DC, el motor de la vespa, los dispositivos de bolsillo, el etc

Los usos del marco de N+N pueden alcanzar las necesidades de alto voltaje y de actual, así que es ampliamente utilizado en muchos control de motor sin cepillo de DC
un voltaje de trabajo más alto o más arriba trabajo actual. Este circuito es circuitos maduros. El circuito debido a la alta estabilidad, a la producción fácil y a los costes es bajo y se puede facilitar para la producción modular.


JY01 se integra 2 en 1 control IC para Pasillo o el motor sin cepillo sensorless de DC, que hace muy fácil al uso funcionando, presta por favor la atención antes de diseño y del uso de circuito.

1: JY01 para el conductor del motor del sensor de Pasillo, conectan Pin 1 con el Vss o conectan poder del rato 5V encendido, JY01 conducirán como manera de pasillo.

2: JY01 para el conductor del motor de Sensorless, oferta 0.1V -4V a Pin 1, JY01 conducirá como manera de Sensorless.

El Pin 1 es perno multifuncional, allí es tres estados operativos:

1: JY01 en configuraciones de la aplicación cuando poder encendido.
2: Este perno es permite el perno del control bajo manera de pasillo, voltaje de alto nivel es impulsión normal, voltaje de bajo nivel es
prohibir-impulsión (ninguna salida)
3: Este perno es perno del ajuste del esfuerzo de torsión del comienzo bajo manera de Sensorless, gama del voltaje: 0.1V-2V.
Confirme por favor el estado del uso de JY01 antes del diseño.

a) Ajuste del esfuerzo de torsión del comienzo: El ajuste del esfuerzo de torsión del comienzo es importante para el motor sensoless que comienza,
El esfuerzo de torsión del comienzo se relaciona con el funcionamiento del motor. el motor no comenzará ni comenzará difícilmente si
el esfuerzo de torsión del comienzo es pequeño, el motor sacudirá o invirtiendo si el esfuerzo de torsión del comienzo es demasiado alto.
El depuración inicial del uso según la carga de motor, sigue los pasos tan sigue:
i.Connect un potenciómetro 20K a 0 V y a 5 V, el perno medio conectan con el perno de JY01 IC I.
ii. Ajuste el potenciómetro a 0 V (esfuerzo de torsión 0 del comienzo) cuando poder encendido.
iii. Señal de regla entrada de la velocidad al perno de VR de 0V a 5V, y comprobar el comienzo del motor o no
intravenoso. Si el motor no puede comenzar o comenzar anormal, puede entonces añadir el valor del potenciómetro a 0,1 V
paso iii de la repetición, si todavía el motor no comenzar, después no añadir a 0.2V/0.3V/0.4V del potenciómetro y
repita el paso iii hasta el comienzo del motor.
v.If que el motor que invierte cuando el comienzo, él significa el esfuerzo de torsión del comienzo es alto, él debe reducir el comienzo
el esfuerzo de torsión para el comienzo normal, inversión del tiempo de otra manera largo dañará el motor y el MOSFET.
b) protección contra sobrecarga y ajuste de muestreo actual de la resistencia: JY01 tiene sobrecarga perfecta
función de la protección, tiene la protección contra sobrecarga y función actual anormal de la protección
cuando el valor de muestreo actual R del resistor es sistema correcto. Cuándo es el voltaje del perno encontrarse a
0.1V, supervisión de la sobrecarga comenzará, y da vuelta al estado actual constante, la corriente de impulsión no
cambio, ninguna materia el voltaje de VR que consigue más arriba o más bajo y la carga que consigue más grande o
menos. En este estado, JY01 guardará el ofrecer de poder constante de la impulsión de viajar en automóvili. si es el voltaje del perno
la reunión a 0.2V o más, la voluntad de la protección activó en 4,5 μs.
Método de la selección del valor de R
Fórmula I del valor de R = 0.1/R
Yo: valor de actual constante (unidad: Amperio)
0,1: JY01 es voltaje del perno
R: resistencia actual del límite (unidad: Ohmio)
Por ejemplo: trabajo actual: 3A, sistema la corriente constante de la seguridad a 5A, cuando el actual
la reunión a 5A o más, el programa guardará la corriente en 5A.so según fórmula
Ohmio I=0.1/R, R=0.1/5=0.02, así que protección contra sobrecarga y resistor de muestreo actual del poder
debe ser el mOhm 20
c) bloqueo de la protección: la voluntad de bloqueo de la protección activaron y la salida de la parada si el motor no
el comienzo normal en 3 segundo, reducir el voltaje de VR a 0 para abandonar la protección, sube el voltaje de VR
para recomenzar el motor.
