Microcontrolador sin cepillo IC del control de velocidad del motor de 12V DC

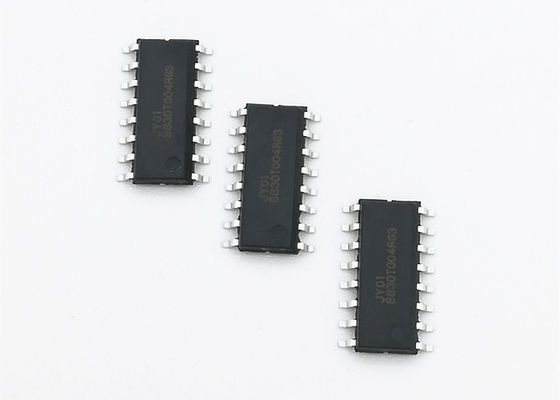

Regulador sin cepillo sensorless IC del motor de JY02A DC


JY02A es ASIC para el motor sin cepillo sensorless de DC, con el circuito periférico simple, la función perfecta, el tamaño compacto, el depuración simple (casi no eliminación de errores), la alta eficacia de la impulsión, el uso flexible, extensamente el uso, el etc.
JY02A es un uso puro IC del hardware, que solucionan el problema de escribir programas. JY02A internamente solidifica los diversos circuitos de control sin cepillo sensorless de la impulsión del motor de DC, tales como circuito adaptante del comienzo, circuito de la remuneración de poder, circuito de la corrección del valor de Q, corrección de factor de poder, circuito de detección de la fase, circuito que descifra de la operación bidireccional, circuito de protección del bloqueado-rotor, detrás circuito de detección de la fuerza electromotriz, detección actual y el circuito de control, la detección del voltaje y el circuito de protección, el etc., después muy de una poca cantidad de ajuste componente externo, pueden conducir el diverso motor sin cepillo sensorless de DC, JY02A tiene cierta capacidad de carga-inicio, que es muy importante en la mayoría de los usos.

JY02A se puede aplicar al motor sin cepillo trifásico de DC con la conexión de “Y” y del “triángulo”.
Usos: robots que barren, bombas de agua automotrices, bombas de circulación pared-colgadas de la caldera, bombas de aumento de presión caseras, generadores del oxígeno, diversas fans/ventiladores, destornilladores eléctricos, cortinas eléctricas, puertas automáticas, bombas de aceite hidráulico, bombas de aire de alta presión, compresores automotrices del aire acondicionado, compresor sin cepillo de DC, carretilla del AGV, diversa logística linear y del lazo clasificando el equipo, el cortacésped, el rociador, el propulsor subacuático, el etc.

Características funcionales:
voltaje ☆Working: temperatura ☆Working de 4,5 v-5.5 V.: -55-125 ℃
modo ☆Drive: Motor ☆Adaptive de SPWM: Motor de Sensorless BLDC
control del ☆Direction: Inversión del ☆Soft de CW/CCW: Sí
señal ☆Speed: Sí protección del ☆Overload: Sí
lazo cerrado ☆Current: Impulsión actual sí ☆Constant: Sí
protección ☆Blocking: Regulación sí ☆Starting del esfuerzo de torsión: Sí
el comenzar del ☆Soft: Tecnología sí ☆Special: Función completa del comienzo de la seguridad de la condición de JYKJ
ajuste ☆Speed: función linear de la autoadaptación de ☆EAI



Modo y parámetros de la impulsión de JY02A:

1: Salida de la impulsión PWM del top de la fase de UH/VH/WH, señal inferior de la conmutación de la impulsión de la fase de UL/VL/WL
la salida, este modo de la impulsión es una manera económica de reducir los costes de hardware, especialmente adentro
uso de los conductores de alto voltaje y de alta potencia del motor. el modo de salida superior de la impulsión PWM es
más circuito más fácil y estabilidad más alta que el modo de salida inferior de la impulsión PWM.
2: La frecuencia de PWM de JY02A es 13KHz, que no sólo tiene en cuenta el completo
el ratio de eficacia y de ruido, pero también aumenta el poder y reduce el consumo de energía
del circuito de conducción. El esfuerzo de torsión del motor es más alto que el de 20KHz debajo lo mismo
fuente de alimentación.
Pulso de JY02A
Tome por favor una nota que salida de JY02A una señal de pulso durante conmutar del motor de BLDC
fase cada vez. Significa JY02A para no producir un pulso cuando la vuelta del motor una ronda. Para
ejemplo como siguiente del diagrama esquemático: su un rotor interno, 2 pares del motor del polo, significa
el motor necesita conmutar la fase por 6 veces para cada ronda, así que JY02A hará salir 6 pulsos por cada uno
motor redondo


MANUAL DEL USUARIO DE LA TRANSFERENCIA DIRECTA JY02A

JY02A_V2_20180530-English.pdf
