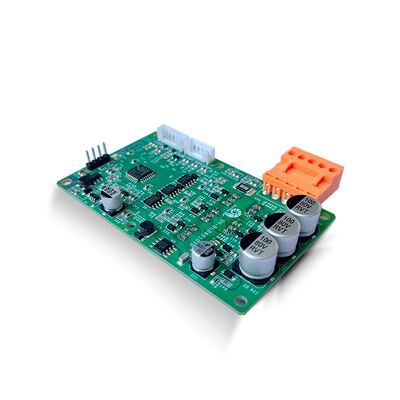

Autodirector del motor BLDC de 15 a 60 VDC de 500 W para la automatización industrial

DH-BLD6010TD Controlador de motor autoajustable Voltaje de trabajo 15-60VDC Configurable por puerto serie.

Controlador de motor BLDC
Manual de usuario DH-BLD6010TD V1.0
15-60VDC, Máx: 20A

Características

Modo de trabajo con sensor Hall o sin sensor, admite la coincidencia automática de Hall y fases del motor a través de la función de autoaprendizaje;

Admite el modo de control de bucle abierto/cerrado de velocidad;

La aceleración y la desaceleración son ajustables;

Modo de regulación de velocidad: voltaje de 0-5V/ciclo de trabajo PWM/puerto de comunicación serie (UART);

Habilitar la señal de control, la entrada de la señal de dirección, la salida FG de retroalimentación de velocidad;

Autocomprobación de hardware, sobrecorriente, cortocircuito, sobretensión, subtensión, rotor bloqueado, sobretemperatura y otras protecciones Función de limitación de corriente;

Modo de trabajo

El controlador de motor DH-BLD6010TD puede funcionar en dos modos de trabajo, con sensor Hall o sin sensor, durante el encendido del controlador, el controlador detecta la señal Hall, si la señal Hall no está conectada, o la señal Hall es defectuosa, el controlador funcionará en el modo sin Hall. De lo contrario, el controlador funciona en el modo Hall.

Cuando el controlador está habilitado, cuando la señal de control es mayor que el ciclo de trabajo de inicio (configurado a través del puerto serie), el controlador comienza a arrancar, y cuando la señal de control es inferior al ciclo de trabajo de inicio, el controlador está en modo de espera y el motor se detiene.
Hay un total de 6 secuencias de combinación para las señales Hall Ha, Hb y Hc, y una de ellas es la secuencia de fase correcta. La secuencia de fase correcta satisface las siguientes condiciones:
(1) la velocidad y la potencia de rotación hacia adelante y hacia atrás son aproximadamente iguales,
(2) la potencia de salida y la corriente son normales durante el aumento gradual del comando al máximo. Nota: Durante la prueba de la secuencia de fase, la fuente de alimentación debe tener una medida de limitación de corriente para evitar accidentes.
Este controlador admite la función de autoaprendizaje de la secuencia de señal Hall, conecte el cable de alimentación, la señal Hall y la señal de control, el puerto serie envía las instrucciones AA 01 1E 01 00 00 00 CC, el controlador realiza el autoaprendizaje de la secuencia de señal del sensor Hall, el LED parpadea 13 veces y se apaga durante 2 segundos para indicar que el aprendizaje Xi se ha completado, y la instrucción de control es cero, y puede funcionar normalmente.
En el modo sin sensor, las líneas de fase de los motores U, V y W se pueden conectar arbitrariamente, y dos de las fases se pueden intercambiar arbitrariamente, y el motor se puede invertir, y la señal F/R externa también puede hacer que el motor se invierta. En el modo sin sensor, la señal F/R se puede configurar a través del puerto serie para que surta efecto inmediatamente o cuando el motor se detiene.
Configuración del puerto serie para el modo de bucle abierto/cerrado de velocidad;

Descripción del puerto

Diagrama de cableado

Dimensiones de instalación
