| Cuota De Producción: | 1 sistema |
| Precio: | negotiable |
| Embalaje Estándar: | Bolsa de PE+cartón |
| Período De Entrega: | 5-10days |
| Método De Pago: | L/C, T/T, PayPal |
| Capacidad De Suministro: | 10000 sistemas por mes |

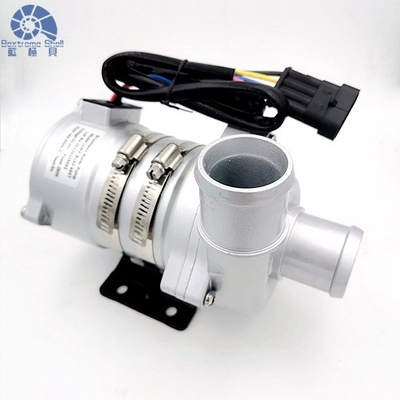

La bomba de agua electrónica para automóviles OWP-BL43-450T, de estructura compacta, pequeño tamaño, fácil instalación y alta eficiencia, es una bomba de agua centrífuga de una sola etapa.El cuerpo de la bomba de agua está construido de aleación de aluminio fundido a presión de alta calidadEl motor BLDC en el interior permite que nuestras bombas funcionen continuamente sin mantenimiento y es seleccionado por nuestros clientes por su larga vida útil y bajo costo de mantenimiento.
|
Voltado de trabajo (VDC) |
Potencia nominal (W) |
Flujo nominal (L/H) |
Las dimensiones (mm) |
Peso (g) El |
|
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. |
250 W |
Q=6000L/H, H=8m |
195*90*145 |
2200 g |
Modelo del conector y propiedades eléctricas correspondientes (como se muestra a continuación)
|
AMP282106-1 y sus derivados (combinación con el enchufe AMP282088-1) |
1 ((Negro) | 2( Amarillo) | 3 (azul) | 4 ((Rojo) |
|
El GND |
La culpa retroalimentación |
PWM |
+24V |
| Ciclo de trabajo | Descripción |
Comentario: 1Error métrico del ciclo de trabajo PWM±El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. 4: Recomendado 0% de derecho como desconexión PWM |
| 0%≤ derecho≤10% | Modo PWM (parada) | |
| 10% ≤ derecho ≤ 55% | Modo PWM (velocidad min) | |
| 55% ≤ derecho ≤ 90% | Modo PWM (rango de control de velocidad lineal) | |
| 90%≤deber≤100% | Modo PWM (límite de velocidad máxima) |
El tamaño recomendado del cable es (basado en una caída de voltaje del 3%).
* La longitud del cable significa la distancia desde la bomba hasta la batería
| El cable de dia. | El alambre más largo utilizado* |
| 24 V | |
| 1.5 mm2 | 16 metros |
| 2.5 mm2 | 25 metros |
| 3 mm2 | 31 metros |
| 4 mm2 | 40 metros |
Temperatura media del líquido: -40°C a +85°C (-40°F a + 185°F)
Temperatura ambiente de trabajo: -40°C a +120°C (-40°F a +248°F)
Temperatura de almacenamiento: -40°C a +70°C (-40°F a +158°F)
(hasta 100 °C, pero acortará la vida útil)
Líquido medio: mezcla líquida (Agua con menos del 60% de glucol)
Bomba de agua nominal de 24 V, rango de funcionamiento de 18 - 32 V
Aunque el motor puede utilizarse en un amplio rango de tensión y temperatura, una tensión y temperatura excesivas o demasiado bajas afectarán a la vida útil del motor.la bomba no puede estar expuesta a la radiación térmica del ambiente.
-0,2 a 2,5 bar (100 °C).
La vida útil es superior a 20.000 horas en función del voltaje nominal y de la temperatura ambiente de 36 °C (~ 86 °F)
Rotor motriz: imán encapsulado de plástico PPS
Parafusos y tuercas: acero inoxidable SUS 304
Motor de conducción: motor de corriente continua sin escobillas
Cuadro de alambre del motor: PPA GF
Casilla de la bomba: caja de aluminio fundido a presión con chorro de arena y anodizante + revestimiento en polvo de PE.
En el caso de las máquinas de la categoría 84
El aro de soporte: acero inoxidable US 304
A prueba de agua según la clasificación IP68 (en60529)
Modelo de conector: AMP282106-1 (con conector AMP282088-1)
Diámetro de la boquilla: 38 mm (1.5 pulgadas)
Casas de cabeza de bomba: aleaciones de aluminio de fundición a presión
Se aplicarán las siguientes medidas:
Cavidad del escudo: PPS+GF
Capa del eje: materiales compuestos de carborundón
Acero inoxidable (CR14)
Casilla magnética: encapsulación de plástico PPS
Anillo de sellado: EPDM
EMC: grado 3
Ruido: ≤ 61 dB
Bombas centrífugas
Transmisión de fuerza magnética
Motor DC sin escobillas de alta eficiencia, bajo consumo de energía, alta eficiencia, larga vida útil.
Con un amplio rango de temperaturas de funcionamiento
Control de velocidad de la señal PWM
Salida de señal de diagnóstico
Con control de flujo constante
Protección de polaridad inversa
Protección en seco
Protección contra el exceso de voltaje y de corriente
Sobrecarga, protección contra sobre temperatura
■ Instrucciones de montajeLas bombas de la serie OWP-BL43-450T son bombas centrífugas que requieren de una bomba precargada,
La bomba instalada en la posición más baja del sistema para garantizar que el impulsor esté siempre sumergido en el líquido, o precargada antes de encender la energía.
1: La bomba no debe funcionar en seco, aunque pueda funcionar en seco durante 15 minutos (después de 15 minutos de funcionamiento en seco, se detendrá automáticamente), el funcionamiento en seco hará ruido,También aumenta la abrasión del eje y la manga del eje.
2:Utilice el tubo de diámetro recomendado para conectar la entrada de la bomba, si utiliza una entrada de manguera de diámetro más pequeño.el aire exterior entra más fácilmente a la bomba a través de la tubería, hará que el rendimiento de la bomba de degradación, y también las burbujas de aire dañar la bomba.
3: Visto desde la dirección de entrada de la bomba, el impulsor gira en el sentido de las agujas del reloj (véase la flecha en el puerto de salida).
4: La bomba puede instalarse vertical o horizontalmente (véase la figura 1). Cuando esté instalada verticalmente, el puerto de salida debe estar hacia arriba.
5:Para evitar que la corriente seque (el aire quede atascado en el girador), el puerto de salida de la bomba de agua debe estar vertical o en la parte superior del girador (véase la figura 1).
6: La tubería conectada debe estar montada verticalmente (o sin codo en 20 cm) para que el aire se descargue fácilmente, la tubería de salida no debe utilizarse a menos de 90 grados de codo (véase la figura 2).
7: No se puede utilizar el agua de mar u otra contaminación pesada con granos de impureza líquido como medio líquido.
■ Atención1.Temperatura ambiente de trabajo:-40°C-120°C, debe tratar de evitar cerca de tres elementos catalizador, sistema de tubería de descarga de gas y motor durante la instalación, garantizar la temperatura del ambiente de trabajo.
2La posición de instalación de la bomba de agua debe estar lo más cerca posible del nivel de agua bajo, para prolongar la vida útil de la bomba.
3.Por favor, utilice la bomba lejos del ambiente polvoriento, el polvo es perjudicial para reducir la vida útil
4.Poner atención a la pureza del agua, evitar atascos y impeller bloqueado para reducir la vida útil de la bomba
Ampliamente utilizado en autobuses híbridos, vehículos híbridos de pasajeros, vehículos eléctricos, trenes, barcos y otros sistemas de circulación de calefacción y refrigeración
Control del PWM de la bomba centrífuga/diagnóstico de fallas
1P: ¿Puedo hacer un pedido de muestra?
Sí, le damos la bienvenida a la orden de muestra para probar y comprobar la calidad.
2- ¿Qué hay del tiempo de entrega?
Es pasar 30 días generalmente después de que usted hace el pago.
3¿Provee soporte técnico?
Nuestra compañía tiene una fuerte capacidad de I + D, podemos proporcionar soporte tecnológico si lo necesita.
4¿Cómo se envían a nosotros?
Le enviaremos las mercancías de acuerdo con DHL o UPS o FEDEX, etc.
5¿Cómo puedo saber si el producto es adecuado para mí?
Frist, usted necesita para proporcionarnos la información más detallada sobre el producto.Te prepararemos las muestras.. también ofreceremos algunos buenos adelantos de acuerdo a su uso del producto.
El video
El video
El video
El video
|
|
