Esta bomba de agua electrónica con la estructura compacta, la instalación tamaño pequeño, fácil y la eficacia alta, es bombas de agua centrífugas de una sola sección. El cuerpo de la bomba de agua se construye del interior de aluminio fundido a troquel de alta calidad del motor de alloy.BLDC permite nuestras bombas actúa continuamente sin mantenimiento y es confiado en por nuestros clientes para su vida de servicio larga de la buena calidad y coste de mantenimiento bajo. SERIE de Bextreme Shell OWP-BL43-408T con control de velocidad de PWM. Consiga los datos técnicos hacen clic por favor aquí

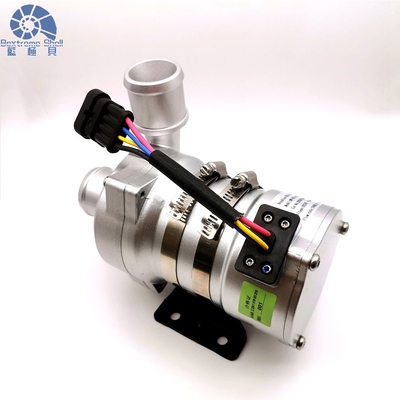

Bomba de agua sin cepillo de DC de la SERIE de Bextreme Shell OWP-BL43-408T
Impulso/control de la bomba PWM de la circulación/de la Variable-frecuencia/de poco ruido/centrífugo/diagnosis de falta
Vivienda principal de la bomba: A presión las aleaciones de aluminio de la fundición
Impeledor: PPS+GF
Cavidad del escudo: PPS+GF
Manga del eje: materiales compuestos del carborundo
Eje: eje del acero inoxidable (3CR14)
Vivienda del imán: Capsulation plástico del PPS
Anillo de cierre: EPDM
EMC: Grado 3
Ruido: ≤61dB
Conducción del rotor: Imán capsulated plástico del PPS
Tornillos y nueces: Acero inoxidable del SUS 304
Motor impulsor: motor sin cepillo de DC
Marco del alambre del motor: PPA GF
Vivienda de la bomba: Caso de aluminio de fundición a presión a troquel con pulir con chorro de arena y la anodización de la capa del polvo de +PE.
Soporte: acero
Aro del soporte: Acero inoxidable de los E.E.U.U. 304
Prenda impermeable basada en el grado IP68 (en60529)
Modelo del conector: AMP282106-1 (enchufe hecho juego AMP282088-1)
Diámetro de la boca: 38m m (1,5 pulgadas)
|
Voltaje de funcionamiento (VDC) |
Poder clasificado (w) |
Flujo clasificado (L./H) |
Dimensiones (milímetro) |
Peso (G) |
|
18V-32V (24V) |
240W |
Q=2400L/H, H=17m |
185*90*155 |
2200g |
Modelo del conector y las propiedades eléctricas correspondientes (como se muestra abajo)
|
AMP282106-1 (hizo juego el enchufe AMP282088-1) |
1 (negro) | 2 (amarillo) | 3 (azul) | 4 (rojo) |
|
Tierra |
Falta reacción |
PWM |
+24V |
| Ciclo de trabajo | Descripción |
Observación: 1: ± métrico el2%2 del errordel ciclo de trabajode PWM: VoltajedePWM: 24VDC, frecuencia: 50-1000Hz3: FrecuenciarecomendadadePWM: 500Hz 4: Deber recomendado del 0% como desconexión de PWM |
| el 0%≤duty≤10% | Modo de PWM (parada) | |
| el 10%≤duty≤55% | Modo de PWM (velocidad mínima) | |
| el 56%≤duty≤90% | Modo de PWM (gama linear del control de velocidad) | |
| el 90%≤duty≤100% | Modo de PWM (límite de la velocidad máxima) |
El tamaño recomendado del alambre es (basado en caída de voltaje del 3%)
* la longitud del alambre significa la distancia de la bomba a la batería
| Diámetro del alambre. | El alambre más largo usado * |
| 24V | |
| 1,5 milímetros de ² | el 16m |
| 2,5 milímetros de ² | los 25m |
| 3 milímetros de ² | los 31m |
| 4 milímetros de ² | los 40m |
Temperatura líquida media: -40℃ a +85℃ (- 40°F a + 185°F)
Temperatura ambiente de trabajo: -40℃ a +120℃ (- 40°F a +248°F)
Temperatura de almacenamiento: -40℃ a +70℃ (- 40°F a +158°F)
(el ℃ hasta 100, pero él acortará la vida de servicio)
Líquido medio: mezcla líquida (agua con debajo de glicol del 60%)
Bomba de agua clasificada de DC24V, gama realizable 18V - 32V
Aunque el motor se pueda utilizar en una amplia gama de voltaje y de temperatura, pero el voltaje y la temperatura excesivos o demasiado bajos afectarán a la vida de servicio del motor de BLDC, la bomba no se puede exponer a la radiación termal ambiente.
■Montaje de la instrucciónLas bombas de la serie de OWP-BL43-408T son las bombas centrífugas que requieren prellenado,
La bomba instalada en la posición más baja del sistema para asegurarse de que el impeledor está sumergido siempre en el líquido, o prellenó la bomba antes de poder encendido.
1: Esta bomba de agua eléctrica no debe seco-correr, aunque puede seco-corriendo por 15 minutos (después de 15 minutos seco-que corren, parará automáticamente), voluntad corriente seca hace ruido, también aumentando la abrasión al eje y a la manga del eje.
2: Utilice el tubo recomendado del diámetro que conecta la entrada de bomba, si usted utiliza una entrada de bomba más de diámetro bajo de la manguera, debido a la presión negativa en la bomba, el aire exterior más fácil entran a la bomba a través de la tubería, hará que la degradación de funcionamiento de la bomba, y también las burbujas de aire hacen daño a la bomba.
3: Según lo visto de la dirección de la entrada de bomba, el impeledor gira a la derecha (véase la flecha en el puerto de mercado).
4: La bomba puede ser instalada verticalmente o ser montada horizontalmente (véase el cuadro 1) cuando está instalado verticalmente, el puerto de mercado debe ser ascendente.
5: Para evitar el funcionamiento seco (el aire consigue pegado en impeledor), el puerto de mercado de la bomba de agua debe ser vertical o en la parte superior del impeledor. (véase el cuadro 1)
6: El tubo conectado se debe montar verticalmente (o ningún codo en los 20cm) para hacer el aire descargado fácilmente, el tubo del mercado no debe ser utilizado menos de 90 grados codean (véase el cuadro 2).
7: No puede utilizar el agua de mar o la otra contaminación pesada con el líquido grande de la impureza del grano como el medio líquido.
Cuadro 1 Cuadro 2
Ampliamente utilizado en autobús híbrido, vehículo de pasajeros híbrido, vehículos eléctricos, trenes, naves y sistema de la otra circulación de la calefacción y del enfriamiento.
1.Q: ¿Puedo poner una orden de la muestra?
Sí, damos la bienvenida a orden de la muestra para probar y para comprobar calidad. Las muestras mezcladas son aceptables
2.What sobre el plazo de ejecución
Está pasando 30 días generalmente después de usted que hace el pago.
¿3.Do usted proporcionar la ayuda de tecnología?
SÍ. Nuestra compañía tiene capacidad fuerte del R&D, nosotros puede proporcionar la ayuda de tecnología si usted necesita.
4. ¿Cómo enviar a nosotros?
Enviaremos las mercancías a usted según la DHL o UPS o FEDEX etc
5. ¿Cómo puedo conocer el producto soy conveniente para mí?
Primero, usted necesita proporcionarnos la más información de detalles sobre el producto. Recomendaremos el artículo a usted según su requisito de la especificación. Después de que usted confirme, prepararemos las muestras a usted. también ofreceremos avances algún bueno según su uso del producto.
