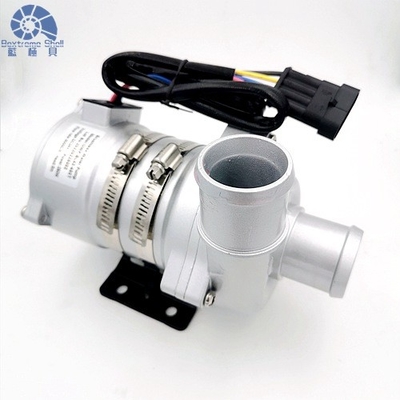

Producción de una bomba de agua de 24 V BLDC de 250 W para el sistema de circulación de refrigeración del servidor

Larga vida útil Bomba de agua CC sin escobillas de bajo ruido 250 W 24 V para sistema de circulación de refrigeración.

Bomba de agua CC sin escobillas SERIE OWP-BL43-300

El OWP-BL43-300La bomba de agua para automóviles ofrece un rendimiento y confiabilidad excepcionales.Su motor CC sin escobillas de alta eficiencia garantiza un bajo consumo de energía y una mayor eficiencia energética.Con una altura nominal de 6 metros y un caudal de 6000 l/h, esta bomba centrífuga es capaz de realizar tareas exigentes de circulación de agua.

Una de las características más destacadas de esta bomba de agua es suprotección contra funcionamiento en seco, que protege la bomba de daños en ausencia de agua.El mecanismo de transmisión de fuerza magnética garantiza un funcionamiento suave y eficiente.El producto también ofreceprotección contra polaridad inversa,Proteccion al sobrevoltaje, ycontrol de flujo constante, haciéndolo seguro y fácil de usar.

Además, el OWP-BL43-300 incorpora varias medidas de protección que incluyenprotección contra la sobretensión,protección de sobrecarga, yprotección contra sobrecalentamiento.Estas características contribuyen a la longevidad y durabilidad general de la bomba de agua.

Además, el OWP-BL43-300 funciona de manera confiable en una amplia gama de temperaturas, lo que lo hace adecuado para su uso en diversas aplicaciones automotrices.Con su combinación de eficiencia, características de seguridad y construcción robusta, esta bomba de agua es una opción confiable para las necesidades de circulación de agua de automóviles.

■ Aplicaciones

Ampliamente utilizado en autobuses híbridos, turismos híbridos, vehículos eléctricos, trenes, barcos y otros sistemas de circulación de calefacción y refrigeración.

Las bombas de agua eléctricas serirs Bextreme Shell OWP-BL43-300 con estructura compacta, tamaño pequeño, fácil instalación y alta eficiencia son bombas de agua centrífugas. El cuerpo de la bomba de agua está construido con una aleación de aluminio fundido a presión de alta calidad.

■Punto de venta

• Bomba centrífuga

• Transmisión de fuerza magnética

• Motor CC sin escobillas de alta eficiencia, bajo consumo de energía, alta eficiencia, larga vida útil.

• Con amplio rango de temperatura de funcionamiento.

• Control de velocidad de señal PWM (opcional)

• Salida de señal de diagnóstico (opcional)

• Con control de flujo constante

• Protección contra polaridad inversa

• Protección contra funcionamiento en seco

• Protección contra sobretensión y sobrecorriente

• Protección contra sobrecarga y sobrecalentamiento

■Dispositivo de conducción (incluido el motor)

Rotor impulsor: imán encapsulado de plástico PPS
Tornillos y tuercas: acero inoxidable SUS 304
Motor de conducción: motor sin escobillas
Estructura de alambre del motor: PPA GF
Carcasa de la bomba: Caja de aluminio fundido a presión con chorro de arena y anodizado + recubrimiento en polvo PE.

Soporte: base de acero
Aro de soporte: acero inoxidable US 304
Resistente al agua según clasificación IP68 (en60529)
Modelo de conector: AMP282104-1 (enchufe combinado AMP282080-1)
Diámetro de la boquilla: 40 mm (1,5 pulgadas)


■Descripción técnica (piezas relacionadas en contacto con el líquido)

Carcasa del cabezal de la bomba: aleación de aluminio
Impulsor: PPS+GF Cavidad del escudo: PPS+GF
Manga del eje: materiales compuestos de carborundo
Eje: eje de acero inoxidable (3CR14)
Carcasa del imán: encapsulación de plástico PPS
Anillo de sellado: EPDM

■Curva de rendimiento

■Parámetro eléctrico


Modelo de conector y las propiedades eléctricas correspondientes (como se muestra a continuación):

■ Instrucciones de montaje


Las bombas de la serie OWP-BL43-300 son bombas centrífugas que requieren precarga,
La bomba se instala en la posición más baja del sistema para garantizar que el impulsor esté siempre sumergido en el líquido o se llene previamente la bomba antes de encenderla.

1: La bomba no debe funcionar en seco, aunque puede funcionar en seco durante 15 minutos (después de 15 minutos de funcionamiento en seco, se detendrá automáticamente). El funcionamiento en seco hará ruido y también aumentará la abrasión en el eje y la camisa del eje.

2: Utilice la tubería de diámetro recomendado que conecta la entrada de la bomba; si utiliza una manguera de entrada de bomba de menor diámetro, debido a la presión negativa en la bomba, el aire exterior ingresará más fácilmente a la bomba a través de la tubería, lo que degradará el rendimiento de la bomba. , y también las burbujas de aire dañan la bomba.

3: Visto desde la dirección de entrada de la bomba, el impulsor gira en el sentido de las agujas del reloj (consulte la flecha en el puerto de salida).

4: La bomba se puede instalar vertical u horizontalmente (ver figura 1). Cuando se instala verticalmente, el puerto de salida debe estar hacia arriba.

5: Para evitar el funcionamiento en seco (el aire se atasca en el impulsor), el puerto de salida de la bomba de agua debe estar vertical o en la parte superior del impulsor.(ver figura 1)

6: La tubería conectada debe montarse verticalmente (o sin codo en 20 cm) para que el aire se descargue fácilmente, la tubería de salida no debe usarse con un codo de menos de 90 grados (consulte la figura 2).

7: No se puede utilizar agua de mar u otra contaminación intensa con líquido de impureza de grano grande como medio líquido.

figura 1 figura 2

■ Atenciones


1. Esta bomba de agua eléctrica tiene una temperatura ambiente de trabajo: -40 ℃ - 120 ℃, debe intentar evitar cerca del catalizador de tres elementos, el sistema de tuberías de descarga de gas y el motor durante la instalación, para garantizar la temperatura ambiente de trabajo.


2. La posición de instalación de la bomba de agua debe estar lo más cerca posible del nivel bajo de agua para extender la vida útil de la bomba.

3. Utilice esta bomba de agua BLDC lejos de ambientes polvorientos, el polvo es dañino y reduce la vida útil.


4. Preste atención a la pureza del agua, evite atascos y bloqueos del impulsor para reducir la vida útil de la bomba.


■Dimensiones externas
