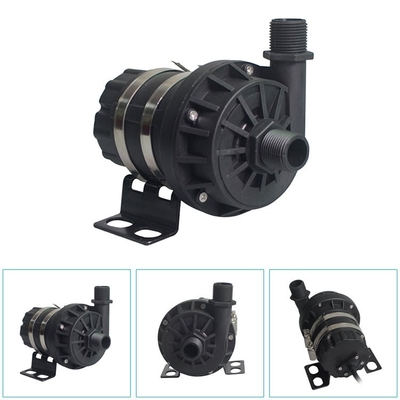

Bomba centrífuga sin escobillas 12v 24v DC Cooler Pump Mini bomba de agua DC

Bomba centrífuga sin escobillas 12v 24v DC Cooler Pump Mini bomba de agua DC
Brushless Centrifugal 12v 24v Dc Cooler Pump Dc Mini Water Pump
Bomba centrífuga sin escobillas 12v 24v DC Cooler Pump Mini bomba de agua DC Bomba centrífuga sin escobillas 12v 24v DC Cooler Pump Mini bomba de agua DC

Ampliación de imagen :  Bomba centrífuga sin escobillas 12v 24v DC Cooler Pump Mini bomba de agua DC

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: OWO
Número de modelo: OWP-BL43-402CAN
Pago y Envío Términos:
Cantidad de orden mínima: 5 juegos
Precio: Negotiable
Condiciones de pago: L/C, T/T, L/C

Bomba centrífuga sin escobillas 12v 24v DC Cooler Pump Mini bomba de agua DC

descripción
Actúe el voltaje: DC 18V-32V Max Flow:: 5000L/H
Cabeza máxima:: 20m &lift clasificado del flujo: 2400L/H, H=17M
Ruido: ≤61dB Grado de propiedad intelectual: IP68
Vida de servicio: ≥20000h
Alta luz:

Bomba centrífuga DC Cooler

,

Bomba centrífuga DC Cooler

,

Bomba centrífuga DC Mini bomba de agua

Bomba centrífuga sin escobillas 12v o 24v DC Cooler Pump Mini bomba de agua DC

Especificación:

1, corriente: 1.4A,

2, Ruido: menos de 40db,

3, Material: EPP importado,

4, material del Rotor: moldeo por inyección magnético importado,

5, PCBA: componentes y piezas 100% importados



Diseño de patente:

Diseño estructural independiente; PCBA: diseño de patente contra daños;Diseño de patente resistente a impactos, diseño de rotor sin rebabas



■ Descripción técnica (partes relacionadas en contacto con el líquido)

Carcasa del cabezal de la bomba: aleaciones de aluminio fundido a presión

Impulsor: PPS+GF

Cavidad del escudo: PPS+GF

Manguito del eje: materiales compuestos de carborundo

Eje: eje de acero inoxidable (3CR14)

Carcasa del imán: encapsulado de plástico PPS

Anillo de sello: EPDM

CEM: Grado 3

Ruido: ≤60dB



■ Dispositivo de conducción (incluido el motor)

Rotor impulsor: imán encapsulado de plástico PPS

Tornillos y tuercas: acero inoxidable SUS 304

Motor de conducción: motor de CC sin escobillas

Armazón de alambre del motor: PPA GF

Carcasa de la bomba: carcasa de aluminio fundido a presión con pulido con chorro de arena y anodizado + recubrimiento en polvo de PE.



Soporte: acero

Aro de soporte: acero inoxidable US 304

Resistente al agua según la clasificación IP68 (en60529)

Modelo de conector: 325304061AAH (enchufe combinado 325304061AMH)

Diámetro de la boquilla: 41 mm (1,61 pulgadas)



bomba de agua eléctrica de 240W 24VDC EWP para el sistema de enfriamiento del almacenamiento de energía

Bomba centrífuga sin escobillas 12v 24v DC Cooler Pump Mini bomba de agua DC 0





Instrucciones de montaje

Las bombas de la serie OWP-BL43-402CAN son bombas centrífugas que requieren prellenado,

La bomba instalada en la posición más baja del sistema para garantizar que el impulsor esté siempre sumergido en el líquido, o prellene la bomba antes de encenderla.

1: La bomba no debe funcionar en seco, aunque puede funcionar en seco durante 15 minutos (después de 15 minutos de funcionamiento en seco, se detendrá automáticamente), el funcionamiento en seco hará ruido, lo que también aumentará la abrasión del eje y la camisa del eje.



2: Use la tubería de diámetro recomendado que conecta la entrada de la bomba, si usa una entrada de bomba de manguera de diámetro más pequeño, debido a la presión negativa en la bomba, el aire exterior ingresa más fácilmente a la bomba a través de la tubería, hará que el rendimiento de la bomba se degrade , y también las burbujas de aire dañan la bomba.



3: Visto desde la dirección de entrada de la bomba, el impulsor gira en el sentido de las agujas del reloj (vea la flecha en el puerto de salida).



4: La bomba se puede instalar de forma vertical u horizontal (consulte la figura 1). Cuando se instala de forma vertical, el puerto de salida debe estar hacia arriba.



5: Para evitar el funcionamiento en seco (el aire se atasca en el impulsor), el puerto de salida de la bomba de agua debe estar vertical o en la parte superior del impulsor.(ver figura 1)



6: La tubería conectada debe montarse verticalmente (o sin codo en 20 cm) para que el aire se descargue fácilmente, la tubería de salida no debe usarse con un codo de menos de 90 grados (consulte la figura 2).



7: No se puede utilizar el agua de mar u otra fuerte contaminación con líquido de impurezas de grano grande como medio líquido.





figura 1 figura 2







■ Temperatura parámetro

Temperatura media del líquido: -40 ℃ a +85 ℃ (-40 °F a + 185 °F)

Temperatura ambiente de trabajo: -40 ℃ a +85 ℃ (-40 °F a +185 °F)

Temperatura de almacenamiento: -40 ℃ a +70 ℃ (-40 °F a +158 °F)

(hasta 100 ℃, pero acortará la vida útil)

Presión del sistema

-0,2 a 2,5 bares (100 ℃ (212 °F).

La vida útil es de más de 20 000 horas según el voltaje nominal y la temperatura ambiente de 36 ℃ (86 °F).

Rango de voltaje

Bomba de agua nominal de 24 V, rango de trabajo de 18 V - 32 V

Aunque el motor se puede utilizar en un amplio rango de voltaje y temperatura, pero el voltaje y la temperatura excesivos o demasiado bajos afectarán la vida útil del motor, la bomba no puede exponerse a la radiación térmica ambiental.



Líquido medio: mezcla líquida (Agua con menos de 60% de glicol)





parámetro eléctrico

Tensión de trabajo

(V CC)

Potencia nominal

(W)

caudal nominal

(L/H)

Dimensiones

(mm)

Peso

(gramo)

18V-32V(24V) 240W Q=2400L/H, H=17m 185*134*158 2200g



















Modelo de conector y propiedades eléctricas correspondientes (ver figura 3):

325304061AAH 1 (negro) 2 (rojo) 3 (amarillo) 4 (azul)
(Enchufe combinado 325304061AMH) TIERRA +24V PUEDO CAN-H















atenciones

1. Temperatura ambiente de trabajo:-40 ℃--120 ℃, debe tratar de evitar cerca de tres elementos catalíticos, sistema de tubería de descarga de gas y motor durante la instalación, garantizar la temperatura ambiente de trabajo.

2. La posición de instalación de la bomba de agua debe estar lo más cerca posible del nivel bajo de agua, para prolongar la vida útil de la bomba.

4. Utilice la bomba lejos del ambiente polvoriento, el polvo es dañino para reducir la vida útil

5. Preste atención a la pureza del agua, evite que se atasque y bloquee el impulsor para reducir la vida útil de la bomba



Bomba centrífuga sin escobillas 12v 24v DC Cooler Pump Mini bomba de agua DC 1



 Parámetro de rendimiento







Dimension externa



Bomba centrífuga sin escobillas 12v 24v DC Cooler Pump Mini bomba de agua DC 2Bomba centrífuga sin escobillas 12v 24v DC Cooler Pump Mini bomba de agua DC 3

Bomba centrífuga sin escobillas 12v 24v DC Cooler Pump Mini bomba de agua DC 4
