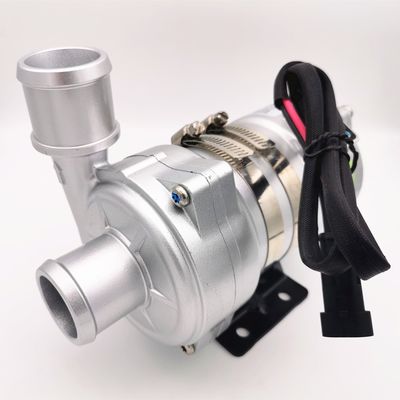

Bomba de circulación del líquido refrigerador de 24VDC DC Mini Submersible Automotive Electric Water

mini bomba de circulación sin cepillo sumergible de la bomba de agua de 12v 24vdc DC pequeña

Una bomba de agua mecánica es conducida por una polea de correa, típicamente la correa dentada o correa del motor dependiendo de su ubicación dentro de la bahía de motor. Las bombas de agua se colocan a veces externamente en su vivienda bastante que ensancharon directamente al motor. Este las órdenes que las ceñen están conectadas con. Puesto que las bombas de agua transmitidas por banda están conectadas directamente con el motor, aquí es adonde consiguen su poder.

Dependiendo de la velocidad del motor, la bomba de agua hace girar por consiguiente, que puede socavar caballos de fuerza y eficacia del combustible preciosos. Puede también llevar al enfriamiento excesivo o inadecuado. Un ejemplo de esto es en la carretera donde está alta la velocidad del motor, y por lo tanto es tan la velocidad de la bomba de agua. Sin embargo, el motor requiere menos el enfriamiento pues hay mucha circulación de aire, así que la velocidad de la bomba de apogeo lleva al enfriamiento excesivo. Significado, usted poder inútil del motor innecesariamente.

■Características

◆Transmisión de la fuerza magnética

◆Motor sin cepillo de DC de la eficacia alta, bajo consumo de energía, eficacia alta, vida de servicio larga.

◆Con temperatura de funcionamiento de la amplia gama

◆El controlar del interfaz de comunicaciones de la PODER

◆Con controlar del flujo constante

◆Protección reversa de la polaridad

◆Protección corriente seca

◆Sobre voltaje, sobre la protección actual

◆Sobrecargue, sobre la protección de la temperatura

■Descripción técnica (partes relacionadas en contacto con el líquido)

Vivienda principal de la bomba: A presión las aleaciones de aluminio de la fundición

Impeledor: PPS+GF

Cavidad del escudo: PPS+GF

Manga del eje: materiales compuestos del carborundo

Eje: eje del acero inoxidable (3CR14)

Vivienda del imán: Capsulation plástico del PPS

Anillo de cierre: EPDM

EMC: Grado 3

Ruido: ≤60dB

■Dispositivo de conducción (motor incluyendo)

Conducción del rotor: Imán capsulated plástico del PPS

Tornillos y nueces: Acero inoxidable del SUS 304

Motor impulsor: motor sin cepillo de DC

Marco del alambre del motor: PPA GF

Vivienda de la bomba: Caso de aluminio de fundición a presión a troquel con pulir con chorro de arena y la anodización de la capa del polvo de +PE.

Soporte: acero

Aro del soporte: Acero inoxidable de los E.E.U.U. 304

Prenda impermeable basada en el grado IP68 (en60529)

Modelo del conector: 325304061AAH (enchufe hecho juego 325304061AMH)

Diámetro de la boca: 41m m (1,61 pulgadas)

■Montaje de la instrucción

Las bombas de la serie de OWP-BL43-402CAN son las bombas centrífugas que requieren prellenado,

La bomba instalada en la posición más baja del sistema para asegurarse de que el impeledor está sumergido siempre en el líquido, o prellenó la bomba antes de poder encendido.



1: La bomba no debe seco-correr, aunque puede seco-corriendo por 15 minutos (después de 15 minutos seco-que corren, parará automáticamente), voluntad corriente seca hace ruido, también aumentando la abrasión al eje y a la manga del eje.

2: Utilice el tubo recomendado del diámetro que conecta la entrada de bomba, si usted utiliza una entrada de bomba más de diámetro bajo de la manguera, debido a la presión negativa en la bomba, el aire exterior más fácil entran a la bomba a través de la tubería, hará que la degradación de funcionamiento de la bomba, y también las burbujas de aire hacen daño a la bomba.

3: Según lo visto de la dirección de la entrada de bomba, el impeledor gira a la derecha (véase la flecha en el puerto de mercado).

4: La bomba puede ser instalada verticalmente o ser montada horizontalmente (véase el cuadro 1) cuando está instalado verticalmente, el puerto de mercado debe ser ascendente.

5: Para evitar el funcionamiento seco (el aire consigue pegado en impeledor), el puerto de mercado de la bomba de agua debe ser vertical o en la parte superior del impeledor. (véase el cuadro 1)

6: El tubo conectado se debe montar verticalmente (o ningún codo en los 20cm) para hacer el aire descargado fácilmente, el tubo del mercado no debe ser utilizado menos de 90 grados codean (véase el cuadro 2).

7: No puede utilizar el agua de mar o la otra contaminación pesada con el líquido grande de la impureza del grano como el medio líquido.

cuadro 1 cuadro 2

■Parámetro de la temperatura

Temperatura líquida media: -40℃ a +85℃ (- 40°F a + 185°F)

Temperatura ambiente de trabajo: -40℃ a +85℃ (- 40°F a +185°F)

Temperatura de almacenamiento: -40℃ a +70℃ (- 40°F a +158°F)

(el ℃ hasta 100, pero él acortará la vida de servicio)

■Presión de sistema

-0,2 a la barra 2,5 (100℃ (212°F).

La vida de servicio es más de 20.000 horas basadas en el voltaje y el 36℃ clasificados (86°F) temperatura ambiente.

■Gama del voltaje

Bomba de agua clasificada 24V, gama realizable 18V - 32V

Aunque el motor se pueda utilizar en una amplia gama de voltaje y de temperatura, pero el voltaje y la temperatura excesivos o demasiado bajos afectarán a la vida de servicio del motor, la bomba no se puede exponer a la radiación termal ambiente.

Líquido medio: mezcla líquida (agua con debajo de glicol del 60%)

■Parámetro eléctrico

Atenciones

1. Temperatura ambiente de trabajo: - 40℃--120℃, debe intentar evitar cerca del tres-elemento catalítico, sistema de tubo de descarga de gas y el motor durante la instalación, asegura la temperatura del ambiente de trabajo.

la posición de instalación 2.The de la bomba de agua debe tanto cuanto sea posible cerca del nivel del agua baja, ampliar la vida de servicio de la bomba.

4. Utilice por favor la bomba lejos del ambiente polvoriento, el polvo es dañino reducir la vida de servicio

5. La atención de la paga a la pureza del agua, evita al atasco e impeledor-bloqueó para reducir la vida de servicio de la bomba

 Parametrización para la optimización del tratamiento

■Dimensión externa
