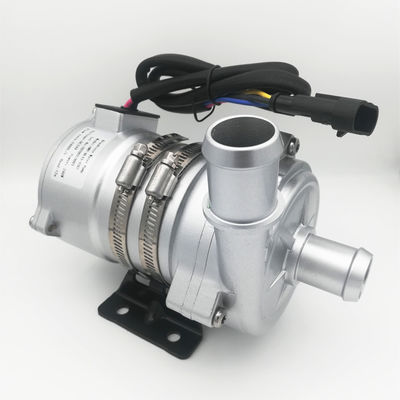

Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos

Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos
24VDC 2400L/H H=17m Electric coolant glycol Pump for electric vehicles
Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos

Ampliación de imagen :  Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Bextreme Shell
Número de modelo: OWP-BL43-426T
Pago y Envío Términos:
Cantidad de orden mínima: 5 SISTEMAS
Precio: Negotiable
Condiciones de pago: L/C, T/T, L/C

Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos

descripción
Actúe el voltaje: DC 18V-32V Cabeza máxima:: los 20m
&lift clasificado del flujo: 2400L/H, H=16M Ruido: ≤61dB
Grado del IP: IP68 Vida de servicio: ≥20000h
Alta luz:

coche eléctrico de la bomba de agua del 17m

,

coche eléctrico de la bomba de agua de 2400L el 17m

,

coches eléctricos de la bomba de agua del 17m



Bomba de agua eléctrica sin cepillo de la SERIE de OWP-BL43-426T para los vehículos eléctricos





Impulso/bomba de la circulación/de la Variable-frecuencia/de poco ruido/centrífugo



Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos 0







Usos
Ampliamente utilizado en autobús híbrido, vehículo de pasajeros híbrido, vehículos eléctricos, trenes, naves y sistema de la otra circulación de la calefacción y del enfriamiento.

Características
Bomba centrífuga
◆Transmisión de la fuerza magnética
◆Motor sin cepillo de DC de la eficacia alta, bajo consumo de energía, eficacia alta, vida de servicio larga.
◆Con temperatura de funcionamiento de la amplia gama
◆El controlar de velocidad de la señal de PWM (opcional)
◆Salida de diagnóstico de la señal (opcional)
◆Con controlar del flujo constante
◆Protección reversa de la polaridad
◆Protección corriente seca
◆Sobre voltaje, sobre la protección actual
◆Sobrecargue, sobre la protección de la temperatura

Descripción técnica (partes relacionadas en contacto con el líquido)
Vivienda principal de la bomba: Aleación de aluminio
Impeledor: PPS+GF
Cavidad del escudo: PPS+GF
Manga del eje: materiales compuestos del carborundo
Eje: eje del acero inoxidable (3CR14)
Vivienda del imán: Capsulation plástico del PPS
Anillo de cierre: EPDM

Dispositivo de conducción (motor incluyendo)
Conducción del rotor: Imán capsulated plástico del PPS
Tornillos y nueces: Acero inoxidable del SUS 304
Motor impulsor: motor sin cepillo
Marco del alambre del motor: PPA GF
Vivienda de la bomba: Caso de aluminio de fundición a presión a troquel con pulir con chorro de arena y la anodización de la capa del polvo de +PE.

Soporte: Base de acero
Aro del soporte: Acero inoxidable de los E.E.U.U. 304
Prenda impermeable basada en el grado IP68 (en60529)
Modelo del conector: AMP282104-1 (enchufe hecho juego AMP282080-1)
Diámetro de la boca: 40m m (1,5 pulgadas)



Montaje de la instrucción


La serie de OWP-BL43-426T bombea es las bombas centrífugas que requieren prellenado, la bomba del glicol instalada en la posición más baja del sistema para asegurarse de que el impeledor está sumergido siempre en el líquido, o prellenó la bomba antes de poder encendido.


1:La bomba no debe seco-correr, aunque puede seco-corriendo por 15 minutos (después de 15 minutos seco-que corren, parará automáticamente), voluntad corriente seca hace ruido, también aumentando la abrasión al eje y a la manga del eje.
2: Utilice el tubo recomendado del diámetro que conecta la entrada de bomba, si usted utiliza una entrada de bomba más de diámetro bajo de la manguera, debido a la presión negativa en la bomba, el aire exterior más fácil entran a la bomba a través de la tubería, hará que la degradación de funcionamiento de la bomba, y también las burbujas de aire hacen daño a la bomba.
3: Según lo visto de la dirección de la entrada de bomba, el impeledor gira a la derecha (véase la flecha en el puerto de mercado).
4:La bomba puede ser instalada verticalmente o ser montada horizontalmente (véase el cuadro 1) cuando está instalado verticalmente, el puerto de mercado debe ser ascendente.
5: Para evitar el funcionamiento seco (el aire consigue pegado en impeledor), el puerto de mercado de la bomba de agua debe ser vertical o en la parte superior del impeledor. (véase el cuadro 1)
6:El tubo conectado se debe montar verticalmente (o ningún codo en los 20cm) para hacer el aire descargado fácilmente, el tubo del mercado no debe ser utilizado menos de 90 grados codean (véase el cuadro 2).
7:No puede utilizar el agua de mar o la otra contaminación pesada con el líquido grande de la impureza del grano como el medio líquido.



cuadro 1 cuadro 2


Parámetro de la temperatura
Temperatura líquida media: -40℃ a +85℃ (- 40°F a + 185°F)
Temperatura ambiente de trabajo: -40℃ a +120℃ (- 40°F a +248°F)
Temperatura de almacenamiento: -40℃ a +70℃ (- 40°F a +158°F)
(el ℃ hasta 100, pero él acortará la vida de servicio)
Presión de sistema
-0,2 a la barra 2,5 (100℃ (212°F).
La vida de servicio es más de 20.000 horas basadas en el voltaje y el 36℃ clasificados (86°F) temperatura ambiente.
Gama del voltaje
Bomba de agua clasificada 24V, gama realizable 18V - 32V
Aunque el motor se pueda utilizar en una amplia gama de voltaje y de temperatura, pero el voltaje y la temperatura excesivos o demasiado bajos afectarán a la vida de servicio del motor, la bomba no se puede exponer a la radiación termal ambiente.

Líquido medio: mezcla líquida (agua con debajo de glicol del 60%)


Parámetro eléctrico

Voltaje de funcionamiento

(VDC)

Poder clasificado



Flujo clasificado

(L./H)

Dimensiones

(milímetro)

Peso

(G)

18V-32V (24V) 240W

2400L/H,

H=17M

193*90*159.5 2200g













Modelo del conector y las propiedades eléctricas correspondientes (véase el cuadro 3):

Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos 1Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos 2

Parametrización para la optimización del tratamiento

 Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos 3


  • Dimensión externa

Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos 4

Bomba eléctrica del glicol del líquido refrigerador de 24VDC 2400L/H H=17m para los vehículos eléctricos 5
