DC 300w volumen de flujo resistente automotriz eléctrico de la bomba de agua de 12 voltios alto

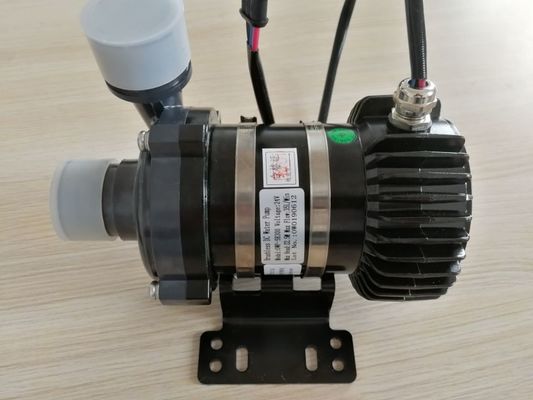

Bomba de agua sin cepillo OWP-SH300
Impulso/bomba de la circulación/de la Variable-frecuencia/de poco ruido/centrífugo
El control de PWM/PUEDE TRANSPORTAR (opcional)

Breve introducción y especificaciones técnicas
1, uso eléctrico de la bomba de agua:

Definición de la bomba centrífuga:
Las bombas centrífugas son utilizadas para transportar los líquidos por la conversión de la energía cinética rotatoria al hidrodinámico
energía del flujo flúido. La energía rotatoria viene típicamente de un motor o de un motor eléctrico. El líquido entra en la bomba
el impeledor adelante o cerca al eje giratorio y es acelerado por el impeledor, fluyendo radialmente hacia fuera en un difusor o una cámara volute (cubierta), de los cuales sale.


Usos:
Ampliamente utilizado en el autobús híbrido, híbrido
vehículo de pasajeros, vehículos eléctricos, trenes,
las naves y la otra calefacción y
sistema de enfriamiento de la circulación.

Características estructurales:
1: Estructura principal: Cabeza de la bomba, motor sin cepillo de DC
y regulador;
2: Características: Estructura compacta, lacre fuerte, fuerte
adaptabilidad al ambiente y a los medios, estructura y
material es la resistencia a la corrosión, resistencia de alto impacto,
con la buena estructura de la disipación de calor.

1, estructura de la bomba de agua OWP-SH300

Breve introducción y especificaciones técnicas

Índice II del funcionamiento:
1, eficacia (H=20m; el η≥43%);
2, fluyen (H=20m; Q≥ 2000L/H).

Índice I del funcionamiento:
Cabeza (H=24±1m; L./H Q=0).

Índice III del funcionamiento:
1, eficacia (H=16m; el η≥52%);
2, fluyen (H=16m; Q=3100L/H)

Índice IV del funcionamiento:
1, eficacia (H=10m; el η≥43%);
2, fluyen (H=10m; Q=4200L/H).


1, curva de funcionamiento OWP-SH300

Flujo de la bomba de agua OWP-SH300 y curva de funcionamiento principal

2, especificaciones técnicas de la bomba de agua OWP-SH300


1, características estructurales de la cabeza de la bomba de agua
Cabeza de la bomba:
1: Cámara Volute e impeledor hechos por el material plástico de alto rendimiento (resistencia de la compresión, arriba
fuerza, resistencia a la corrosión);

2: Características de la revolución específica baja
cámara del impeledor y estructura del impeledor: La restricción del flujo flúido se aumenta
y el efecto de la diversión es buena, pequeña pérdida hidráulica; la fricción de la resistencia de agua es baja, la fluctuación flúida es pequeña

3: Las características estructurales de la cámara volute de la bomba de la alto-elevación: mejore la forma del canal del corredor, ángulo volute de la lengua
y perfil volute; Puede bien-reducir la pérdida de la corriente de Foucault, la pérdida del impacto y el flujo de jet de la estela bajo alta presión.

Características estructurales de la cabeza de la bomba de agua
1: Larga vida, alta durabilidad;
2: Alta eficacia hidráulica (condición clasificada el ≥64%);
3: Buenos estabilidad y de poco ruido


4: Lavadoras planas:
La resistencia de desgaste del transporte de cerámica se mejora usando el material duro de la aleación con alta resistencia de desgaste, así que mejorará la estabilidad y la durabilidad.

2: Características sin cepillo de la estructura del motor
Estructura del motor:


1: El entramado de acero inoxidable del rotor es
sellado por el laser soldado con autógena
) el nuevo material de acero inoxidable es
más resistente a la corrosión;
un leakproofness mucho mejor de b);


2: La bobina del estator:
1, reduce resistencia, reduce
pérdida de calor; 2, reducen
número de bobinas; Reduzca
el volumen de espacio.
c) reduce el hueco magnético, reduce
pérdida del flujo magnético;

Características estructurales del motor de BLDC
1, sello apretado, alta resistencia a la corrosión, fuerte
adaptabilidad media;
2, motor calorífico bajo del poder, de poca intensidad y alto
eficacia;

3: El rotor se envuelve cerca
la chaqueta de acero inoxidable firmemente con la soldadura completa del laser, funcionamiento del lacre, resistencia a la corrosión es mucho mejorada.

Tabla de la selección del parámetro de la bomba de agua


ESPECIFICACIÓN DE LA TRANSFERENCIA DIRECTA TAN SIGUEN
