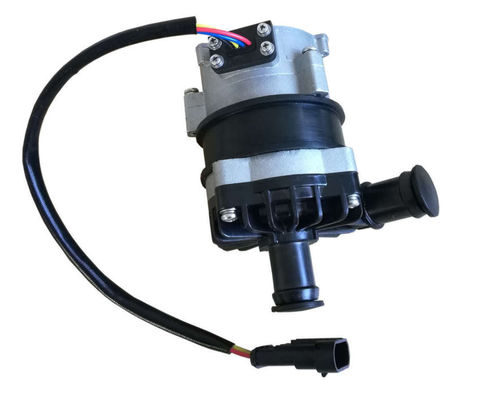

PUEDE interconectar la bomba de agua del refrigerador intermedio del turbocompresor del vehículo híbrido

12V/24V DC con la bomba de agua sin cepillo del líquido refrigerador eléctrico de la eficacia alta del interfaz de la PODER para el vehículo eléctrico híbrido

Impulso/circulación/Variable-frecuencia/de poco ruido/AUTOBÚS del escudo pump/CAN




■Usos
Ampliamente utilizado en autobús híbrido, vehículo de pasajeros híbrido, vehículos eléctricos, trenes, y naves y sistema de la otra circulación de la calefacción y del enfriamiento.

■Características
◆Bomba centrífuga
◆Transmisión de la fuerza magnética (estructura de la bomba del escudo)
◆Motor sin cepillo de DC de la eficacia alta, bajo consumo de energía, eficacia alta, vida de servicio larga.
◆Con temperatura de funcionamiento de la amplia gama
◆El controlar de velocidad de la señal de PWM
◆Con controlar del flujo constante
◆Protección reversa de la polaridad
◆Protección corriente seca
◆Sobre voltaje, sobre la protección actual
◆Sobrecargue, sobre la protección de la temperatura

■Descripción técnica (partes relacionadas en contacto con el líquido)
Vivienda principal de la bomba: PPS+GF
Impeledor: PPS+GF
Cavidad del escudo: PPS+GF
Manga del eje: Materiales compuestos de la resina del carbono
Eje: eje de acero inoxidable
Vivienda del imán: capsulation plástico de nylon
Anillo de cierre: EPDM

■Dispositivo de conducción (motor incluyendo)
Conducción del electroimán: imán capsulated plástico de nylon
Tornillos y nueces: Acero inoxidable del SUS 304
Motor impulsor: motor sin cepillo
Marco del alambre del motor: PPA GF
Vivienda de la bomba: Caso de aluminio de fundición a presión a troquel con el tratamiento del chorreo de arena y de la impregnación

Soporte: Acero con la capa del polvo
Aro del soporte: #304 steel+ inoxidable que humedece el anillo de goma
Prenda impermeable basada en el grado IP67 (en60529)
Modelo del conector: 174359-2 (enchufe hecho juego 174357-2)
Diámetro de la boca: 22.6m m (diámetro interno: 16m m)

■Specifications modelo

OWP-SH120-12ASR
12V DC con el sufijo modelo de la consola de montaje: 12ASR




■Montaje de la instrucción

Las bombas de la serie OWP-SH120 son las bombas centrífugas que requieren prellenado,
La bomba instalada en la posición más baja del sistema para asegurarse de que el impeledor está sumergido siempre en el líquido, o prellenó la bomba antes de poder encendido.

1: La bomba no debe seco-correr, aunque puede seco-corriendo por 30 segundos (después de 30 segundos seco-que corren, parará automáticamente), voluntad corriente seca hace ruido, también aumentando la abrasión al eje y a la manga del eje.

2: Utilice el tubo recomendado del diámetro que conecta la entrada de bomba, si usted utiliza una entrada de bomba más de diámetro bajo de la manguera, debido a la presión negativa en la bomba, el aire exterior más fácil entran a la bomba a través de la tubería, hará que la degradación de funcionamiento de la bomba, y también las burbujas de aire hacen daño a la bomba.

3: Según lo visto de la dirección de la entrada de bomba, el impeledor gira a la derecha (véase la flecha en el puerto de mercado).

4: La bomba puede ser instalada verticalmente o ser montada horizontalmente (véase el cuadro 1) cuando está instalado verticalmente, el puerto de mercado debe ser ascendente.

5: Para evitar el funcionamiento seco (el aire consigue pegado en impeledor), el puerto de mercado de la bomba de agua debe ser vertical o en la parte superior del impeledor. (véase el cuadro 1)

6: El tubo conectado se debe montar verticalmente (o ningún codo en los 20cm) para hacer el aire descargado fácilmente, el tubo del mercado no se debe utilizar menos de 90 grados
Codo (véase el cuadro 2).

7: No puede utilizar el agua de mar o la otra contaminación pesada con el líquido grande de la impureza del grano como el medio líquido.





■Parámetro de la temperatura
Temperatura líquida media: -40℃ a +100℃ (- 40°F a + 212°F)
Temperatura ambiente de trabajo: -40℃ a +120℃ (- 40°F a +248°F)
Temperatura de almacenamiento: -40℃ a +70℃ (- 40°F a +158°F) (el ℃ hasta 100, pero él acortará la vida de servicio)
■Presión de sistema
-0,2 a la barra 2,5 (100℃ (212°F).
La vida de servicio es más de 20.000 horas basadas en el voltaje y el 36℃ clasificados (86°F) temperatura ambiente.
■Gama del voltaje
Bomba de agua clasificada 12V, gama realizable 9V - 16V
Aunque el motor se pueda utilizar en una amplia gama de voltaje y de temperatura, pero el voltaje y la temperatura excesivos o demasiado bajos afectarán a la vida de servicio del motor, la bomba no se puede exponer a la radiación termal ambiente.
Líquido medio: agua pura, mezcla líquida (agua con debajo de glicol del 60%)



■Parámetro eléctrico









Modelo del conector y las propiedades eléctricas correspondientes (véase el cuadro 3):










■Carácter de PWM




■Atenciones


1. temperatura ambiente de trabajo: - 40℃--120℃, debe intentar evitar cerca del tres-elemento catalítico, sistema de tubo de descarga de gas y el motor durante la instalación, asegura la temperatura del ambiente de trabajo.
la posición de instalación 2.The de la bomba de agua debe tanto cuanto sea posible cerca del nivel del agua baja, ampliar la vida de servicio de la bomba.
4. Utilice por favor la bomba lejos del ambiente polvoriento, el polvo es dañino reducir la vida de servicio
5. la atención de la paga a la pureza del agua, evita para atascar e impeledor-bloqueó para reducir la vida de servicio de la bomba




■Parametrización para la optimización del tratamiento





• Dimensión externa
