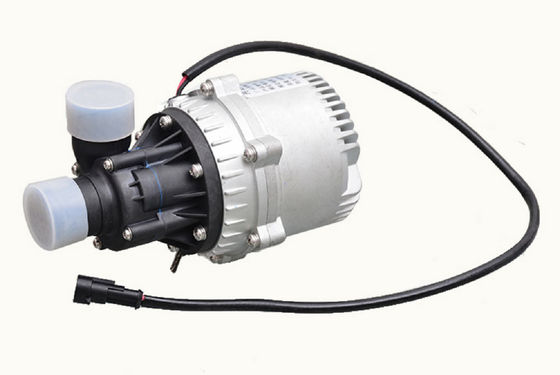

Bomba de agua eléctrica resistente de OWP-702B 210W para el sistema de enfriamiento eléctrico del autobús/de la batería y del regulador del camión


■Usos
Ampliamente utilizado en autobús híbrido, vehículo de pasajeros híbrido, vehículos eléctricos, trenes, naves y sistema de la otra circulación de la calefacción y del enfriamiento.

■Características
◆Bomba centrífuga
◆Transmisión de la fuerza magnética
◆Motor sin cepillo de DC de la eficacia alta, bajo consumo de energía, eficacia alta, vida de servicio larga.
◆Con temperatura de funcionamiento de la amplia gama
◆El controlar de velocidad de la señal de PWM (opcional)
◆Salida de diagnóstico de la señal (opcional)
◆Con controlar del flujo constante
◆Protección reversa de la polaridad
◆Protección corriente seca
◆Sobre voltaje, sobre la protección actual
◆Sobre la protección de la temperatura (℃ medio del ≤ 85 de la temperatura)

■Descripción técnica (partes relacionadas en contacto con el líquido)
Vivienda principal de la bomba: PPS+GF
Impeledor: PPS+GF
Cavidad del escudo: PPS+GF
Manga del eje: Materiales compuestos de la resina del carbono
Eje: eje de acero inoxidable
Vivienda del imán: capsulation plástico de nylon
Anillo de cierre: EPDM

■Dispositivo de conducción (motor incluyendo)
Conducción del electroimán: imán capsulated plástico de nylon
Tornillos y nueces: Acero inoxidable del SUS 304
Motor impulsor: motor sin cepillo
Marco del alambre del motor: PPA GF
Vivienda de la bomba: Caso de aluminio de fundición a presión a troquel con pulir con chorro de arena y la anodización.

Soporte: acero
Aro del soporte: Acero inoxidable de los E.E.U.U. 304
Prenda impermeable basada en el grado IP67 (en60529)
Modelo del conector: AMP282104-1 (enchufe hecho juego AMP282465-1)
Diámetro de la boca: 38m m (1,5 pulgadas)


■Montaje de la instrucción
Las bombas de la serie de OWP-702B son las bombas centrífugas que requieren prellenado,
La bomba instalada en la posición más baja del sistema para asegurarse de que el impeledor está sumergido siempre en el líquido, o prellenó la bomba antes de poder encendido.

1: La bomba no debe seco-correr, aunque puede seco-corriendo por 20 minutos (después de 20 minutos seco-que corren, parará automáticamente), voluntad corriente seca hace ruido, también aumentando la abrasión al eje y a la manga del eje.

2: Utilice el tubo recomendado del diámetro que conecta la entrada de bomba, si usted utiliza una entrada de bomba más de diámetro bajo de la manguera, debido a la presión negativa en la bomba, el aire exterior más fácil entran a la bomba a través de la tubería, hará que la degradación de funcionamiento de la bomba, y también las burbujas de aire hacen daño a la bomba.

3: Según lo visto de la dirección de la entrada de bomba, el impeledor gira a la derecha (véase la flecha en el puerto de mercado).

4: La bomba puede ser instalada verticalmente o ser montada horizontalmente (véase el cuadro 1) cuando está instalado verticalmente, el puerto de mercado debe ser ascendente.

5: Para evitar el funcionamiento seco (el aire consigue pegado en impeledor), el puerto de mercado de la bomba de agua debe ser vertical o en la parte superior del impeledor. (véase el cuadro 1)

6: El tubo conectado se debe montar verticalmente (o ningún codo en los 20cm) para hacer el aire descargado fácilmente, el tubo del mercado no debe ser utilizado menos de 90 grados codean (véase el cuadro 2).

7: No puede utilizar el agua de mar o la otra contaminación pesada con el líquido grande de la impureza del grano como el medio líquido.


           cuadro 1                                                cuadro 2

■Parámetro de la temperatura
Temperatura líquida media: -40℃ a +85℃ (- 40°F a + 185°F)
Temperatura ambiente de trabajo: -40℃ a +120℃ (- 40°F a +248°F)
Temperatura de almacenamiento: -40℃ a +70℃ (- 40°F a +158°F)
(el ℃ hasta 100, pero él acortará la vida de servicio)
■Presión de sistema
-0,2 a la barra 2,5 (100℃ (212°F).
La vida de servicio es más de 20.000 horas basadas en el voltaje y el 36℃ clasificados (86°F) temperatura ambiente.
■Gama del voltaje
Bomba de agua clasificada 24V, gama realizable 18V - 28V
Aunque el motor se pueda utilizar en una amplia gama de voltaje y de temperatura, pero el voltaje y la temperatura excesivos o demasiado bajos afectarán a la vida de servicio del motor, la bomba no se puede exponer a la radiación termal ambiente.

Líquido medio: mezcla líquida (agua con debajo de glicol del 60%)


■Parámetro eléctrico









Modelo del conector y las propiedades eléctricas correspondientes (véase el cuadro 3):







                 Cuadro 3

El tamaño recomendado del alambre es (basado en caída de voltaje del 3%)





* la longitud del alambre significa la distancia de la bomba a la batería

■Atenciones
1. temperatura ambiente de trabajo: - 40℃--120℃, debe intentar evitar cerca del tres-elemento catalítico, sistema de tubo de descarga de gas y el motor durante la instalación, asegura la temperatura del ambiente de trabajo.
la posición de instalación 2.The de la bomba de agua debe tanto cuanto sea posible cerca del nivel del agua baja, ampliar la vida de servicio de la bomba.
4. Utilice por favor la bomba lejos del ambiente polvoriento, el polvo es dañino reducir la vida de servicio
5. la atención de la paga a la pureza del agua, evita para atascar e impeledor-bloqueó para reducir la vida de servicio de la bomba

■Parametrización para la optimización del tratamiento

• Dimensión externa

• Estructura de la bomba

• Montaje preferido
