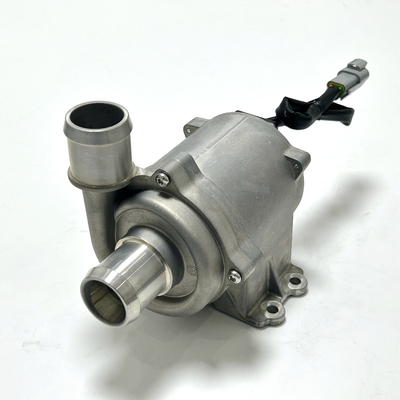

Bextreme Shell DC48V BLDC bomba eléctrica de refrigerante para la circulación de glicol

Características del producto

Nombre del producto:BlDC Electric Water Pump

El modelo:OWPD650L-1

Duración de servicio: 40000 horas

Grado de protección IP: IP67

Apariencia: aleación de aluminio colores naturales

Paréntesis: Todo en uno

No obstante lo dispuesto en el apartado 1, el número de emisores de emisiones de gases de efecto invernadero debe indicarse en el anexo I.

Peso: 2,53Kg

Estricción: a 0,4Mpa, la fuga es < 1 ml

Retardante de llama: de acuerdo con la norma GB/T 2408, cumple el nivel de combustión horizontal HB y el nivel de combustión vertical V-0.

Resistencia mecánica: de acuerdo con la norma QC/T413-2015, cumple con la clasificación de gravedad: en el motor

Sustancias prohibidas: cumple con la norma GBT 30512-2014

El ámbito de aplicación

Temperatura ambiente: -40°C a 85°C

Temperatura del líquido: -40 ∼ 85°C

Tipo de líquido: los refrigerantes comerciales se pueden utilizar con bombas de agua, pero no se permite mezclar diferentes refrigerantes.

Para que el sistema de refrigeración se llene completamente de medios, el sistema de refrigeración debe ser completamente drenado hasta el vacío.

Instalación: los requisitos de vibración y ruido deben tenerse en cuenta en la definición de la ubicación de la instalación y de los elementos de fijación/fijaciones específicos en la aplicación.y la posición de instalación debe evitar la acumulación de agua en la superficie/en el interior del sistema de conexión.

Aplicaciones típicas: Sistema de gestión térmica de almacenamiento de energía, gabinete de carga refrigerado por líquido, sistema de centro de datos

Parámetros básicos:

Válvulas de carga de la corriente eléctrica

Variación de tensión de funcionamiento: 30-60VDC

Corriente nominal: 15 ± 5% A

El rendimiento nominal: 120L/min@180Kpa

Potencia de entrada: 700 W±5%

Cantidad máxima de caudal: 180±5% L/min

La cabeza máxima: 23 ± 1 m.

Variación de velocidad: 2500 rpm 5500 rpm

Resistencia: 2,6 ± 3%Ω

Inductancia: Eje Q 14mH Eje D 13mH

El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.

Número de pares de palos: 3 pares de palos

Calificación de aislamiento: F

Fuerza eléctrica: < 1 mA > 500 MΩ

Largo del arnés: U V W Largo del cable de alimentación 300 mm

Información sobre el enchufe: Amfenol:AT04-3P-RD01-NFK

Instrucciones de uso del controlador

Las dimensiones del PCBA: 100 mm*90 mm, altura: 32 mm

Las dimensiones de la instalación del controlador:

Tamaño del fregadero: 120 mm*100 mm, espesor del fregadero: 8 mm

Altura total (incluida la PCBA):42 mm,conchas de montaje:4 mm*5 mm ((Utilice tornillos M3))

Puerto de control de entrada y salida

1. PWM. Frecuencia de entrada PWM: 100-1000 Hz (200 Hz recomendado), amplitud PWM: 10-48 V, rango de regulación de velocidad del ciclo de trabajo: 0%-10%: parada de la bomba (se recomienda un 7% para la señal de parada), 11%-55%:funcionamiento de la bomba a velocidad mínima; 56%-90%: rango de velocidades lineal, 91%-100%: velocidad máxima de funcionamiento de la bomba
2. Fallo. Salida de señal de retroalimentación de fallo (tipo de corriente): alto nivel (48V) para el funcionamiento normal, bajo nivel (< 1V) para fallo, y la corriente de funcionamiento típica para retroalimentación de fallo es de 5mA
3. GND, señal GND
4. VSP. Regulación de velocidad de entrada de voltaje analógico (0-10V)
5. 10V. Fuente de energía de 10V.

Tamaño de la bomba

El rendimiento de la bomba

Diagrama esquemático del banco de ensayo
