Datos del producto:
|
| Ángulo de effecto hall: | Ángulo eléctrico de 120 grados | el eje corre hacia fuera: | 0.025m m |
|---|---|---|---|
| Juego radial: | 0.02mm@460g | Juego de extremo: | 0.08mm@400g |
| Fuerza de Max.radial: | 75N @ 20m m del reborde | Fuerza de Max.axial: | 15N |
| Fuerza dieléctrica: | 500VDC para un minuto | Resistencia de aislamiento: | 100MΩMin., 500VDC |
| Alta luz: | motor continuo sin cepillo,motor sin cepillo del alto esfuerzo de torsión |
||

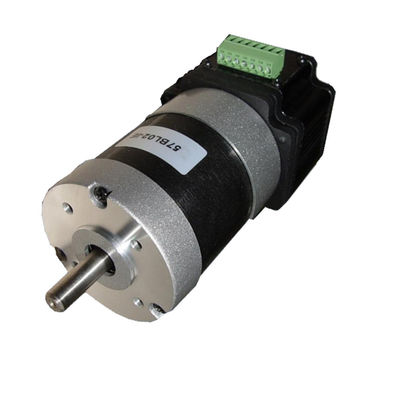

motor sin cepillo de 57m m con el conductor interno que usa para el instrumento analítico de la calidad de carbón
Características:
El motor 57m m sin cepillo adopta diseño integrado de la impulsión. Es pequeño de tamaño y alto en capacidad. Tiene control delantero y reverso de la rotación, el gobierno de la velocidad, la salida de la señal de la velocidad, y otras funciones.
Uso:
Industria de la automatización industrial: Máquina de bobina, puerta automática, bomba peristáltica
Industria del instrumento científico: Instrumento analítico de la calidad de carbón
Industria de la comunicación: Antena de satélite de la navegación
Industria alimentaria: Máquina del helado
Industria del aparato electrodoméstico: Cortacéspedes, etc.
◆ESPECIFICACIONES GENERALES
| Tipo de enrrollamiento | Delta | |
| Ángulo de effecto hall | ángulo eléctrico de 120 grados | |
| El eje corre hacia fuera | 0.025m m | |
| Juego radial | 0.025mm@460g | |
| Juego de extremo | 0.025mm@4000g | |
| Fuerza radial máxima | 75N @ 20m m del reborde | |
| Fuerza axial máxima | 15N | |
| Clase del aislamiento | Clase B | |
| Fuerza dieléctrica | 500VDC para un minuto | |
| Resistencia de aislamiento | 100MΩMin., 500VDC | |
◆CONEXIÓN ELÉCTRICA
| +5V F/R SV PÁGINA Tierra Tierra +Vp | ||||
| O O O O O O O | ||||
| 1 2 3 4 5 6 7 |
| 7 +Vp---POTENCIA DE ENTRADA +36VDC DE DC | ||||
| Tierra 6---TERRENO COMÚN DEL SISTEMA | ||||
| Tierra 5---TERRENO COMÚN DEL SISTEMA | ||||
| PÁGINA 4---APRESURE LA SALIDA DE PULSO (TTL), 12 PULSE/REV | ||||
| 3 SV---APRESURE EL VOLTAJE 0-5VDC | ||||
| 2 F/R---DIRECCIÓN GIRATORIA, Hi=CCW | ||||
| 1 +5V---SALIDA DEL VOLTAJE DE +5V | ||||
| NOTA: APRESURE EL CONTROL DE LAZO CERCANO: 5000RPM MAX. AT SV=5VDC | ||||
◆ESPECIFICACIONES ELÉCTRICAS
| Modelo | OWM57BL01-IE | OWM57BL02-IE | OWM57BL03-IE | OWM57BL04-IE | ||||
| Número de polos | 4 | 4 | 4 | 4 | ||||
| Número de fase | 3 | 3 | 3 | 3 | ||||
| Voltaje clasificado VDC | 36 | 36 | 36 | 36 | ||||
| Velocidad clasificada RPM | 4000 | 4000 | 4000 | 4000 | ||||
| Esfuerzo de torsión clasificado N.m | 0,11 | 0,22 | 0,32 | 0,43 | ||||
| Poder clasificado W | 46 | 92 | 133 | 180 | ||||
| Ohmios de línea a línea de la resistencia | 1,5 | 0,7 | 0,45 | 0,35 | ||||
| Inductancia de línea a línea Mh | 4,5 | 2,1 | 1,4 | 1 | ||||
| Esfuerzo de torsión Nm/A constante | 0,063 | 0,063 | 0,063 | 0,063 | ||||
| BackE. M.F Vrms /KRPM | 6,6 | 6,6 | 6,6 | 6,6 | ||||
| Inercia g.cm2 del rotor | 75 | 119 | 173 | 230 | ||||
| Longitud corporal (L) milímetro | 78 | 98 | 118 | 138 | ||||
◆DIMENSIONES:
