Datos del producto:
|
| Tipo de la bobina: | Estrella | el eje corre hacia fuera: | 0.025m m |
|---|---|---|---|
| Juego radial: | 0.02mm@450g | Juego de extremo: | 0.08mm@450g |
| Fuerza de Max.radial: | 15N @ 10m m del reborde | Fuerza de Max.axial: | 10N |
| Clase del aislamiento: | Clase B | Fuerza dieléctrica: | 500VDC para un minuto |
| Resistencia de aislamiento: | 100MΩMin., 500VDC | ||
| Alta luz: | bldc de la nema 17,motor sin cepillo de la C.C. de la nema 17,motor del bldc de la nema 17 |
||

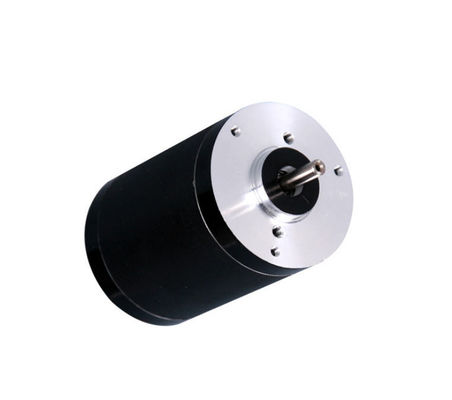

motor sin cepillo del reborde redondo de 42m m, motores sin cepillo de Outrunner usando para dirigir el filtro de aire del coche
motor sin cepillo redondo de 42m m DC
Características:
Densidad de poder más elevado, NEMA17 estándar, estructura de sujeción
◆ESPECIFICACIONES GENERALES
| Tipo de enrrollamiento | Estrella | |
| Ángulo de effecto hall | ángulo eléctrico de 120 grados | |
| El eje corre hacia fuera | 0.025m m | |
| Juego radial | 0.02mm@450g | |
| Juego de extremo | 0.08mm@450g | |
| Fuerza radial máxima | 15N @ 10m m del reborde | |
| Fuerza axial del máximo | 10N | |
| Clase del aislamiento | Clase B | |
| Fuerza dieléctrica | 500VDC para un minuto | |
| Resistencia de aislamiento | 100MΩMin., 500VDC | |
◆CONEXIÓN ELÉCTRICA
| Ventaja no. | Color de la ventaja | Indicador de la ventaja | Función | Descripción |
| 1 | Azul | UL1007 26AWG | Vcc | Voltaje de fuente para los sensores del pasillo |
| 2 | Amarillo | Pasillo A | ||
| 3 | Brown | Pasillo B | ||
| 4 | Rojo | Pasillo C | ||
| 5 | Verde | Tierra | Molido para los sensores del pasillo | |
| 6 | Rojo | UL1007 22AWG | Fase U | |
| 7 | Brown | Fase V | ||
| 8 | Negro | Fase W |
◆ESPECIFICACIONES ELÉCTRICAS
| Modelo | OWM42RBL30 | OWM42RBL60 | OWM42RBL85 | OWM42RBL93 | ||||
| Número de polos | 8 | 8 | 8 | 8 | ||||
| Número de fase | 3 | 3 | 3 | 3 | ||||
| Voltaje clasificado VDC | 24 | 36 | 24 | 24 | ||||
| Velocidad clasificada RPM | 3500 | 4000 | 4000 | 6300 | ||||
| Esfuerzo de torsión continuo mN.m de la parada | 21,6 | 96 | 180 | 138 | ||||
| Esfuerzo de torsión clasificado mN.m | 18 | 80 | 150 | 115 | ||||
| Poder clasificado W | 6,5 | 32 | 62 | 76 | ||||
| Esfuerzo de torsión máximo mN.m | 60 | 240 | 450 | 500 | ||||
| A actual máxima | 1,5 | 5 | 7,5 | 10 | ||||
| Ohmios de línea a línea de la resistencia | 9,8 | 1,6 | 0,71 | 0,325 | ||||
| Inductancia de línea a línea Mh | 7,5 | 1,94 | 0,86 | 0,36 | ||||
| Esfuerzo de torsión mNm/A constante | 48,7 | 38,5 | 38,6 | 28,7 | ||||
| Inercia g.cm2 del rotor | 24 | 48 | 84 | 94 | ||||
| Longitud corporal milímetro | 30 | 60 | 85 | 93 | ||||
| Masa kilogramo | 0,25 | 0,4 | 0,7 | 0,8 | ||||
◆DIMENSIONES:
Uso:
Industria del vehículo: Dirigir el filte del aire del coche
Industria del aparato electrodoméstico: Secador de pelo
Industria de la automatización industrial: Componentes electrónicos, puertas automáticas
Industria médica: Analizador bioquímico, analizador de la hematología, centrifugadora
Industria del instrumento científico: El detector de gas de mina, instrumentos analíticos de la calidad de carbón, detector del ambiente, ordenador de la precisión integró los dispositivos
Otros: Industria óptica de la corrección, etc.
Nombres relacionados:
Dispositivo eléctrico sin cepillo de sujeción de la estructura | Dispositivo eléctrico sin el cepillo para el analizador de la bioquímica | Máquina sin cepillo usada analizador del motor del glóbulo
