| Cuota De Producción: | 1 |
| Precio: | negotiable |
| Embalaje Estándar: | cartons+packing hace espuma |
| Período De Entrega: | 5-30days |
| Método De Pago: | T/T, L/C |

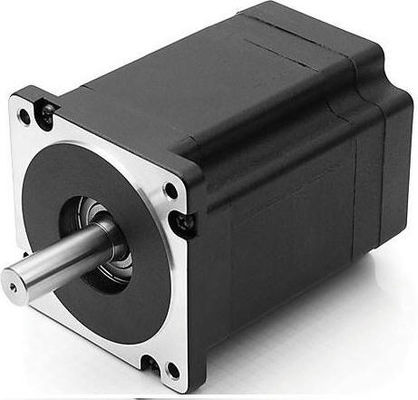

INDICACIONES DE LOS MODELOS:
OWM86BLS01
OWM: Motor de OWO
86: Tamaño 86m m de capítulo
BLS: Motor sin cepillo de la C.C. del cuadrado
01: Número de la serie
| Tipo de enrrollamiento | Delta |
| Ángulo de effecto hall | ángulo eléctrico de 120 grados |
| El eje corre hacia fuera | 0.05m m |
| Juego radial | 0.02mm@450g |
| Juego de extremo | 0.08mm@450g |
| Fuerza de Max.radial | 220N @ 20m m del reborde |
| Fuerza de Max.axial | 60N |
| Clase del aislamiento | Clase B |
| Fuerza dieléctrica | 500VDC para un minuto |
| Resistencia de aislamiento | 100MΩMin., 500VDC |
CONEXIÓN ELÉCTRICA:
| Ventaja no. | Color de la ventaja | Indicador de la ventaja | Función | Descripción |
| 1 | Rojo |
UL1007 26AWG |
Vcc | Voltaje de fuente para el pasillo |
| 2 | Azul | PASILLO A | ||
| 3 | Verde | PASILLO B | ||
| 4 | Blanco | PASILLO C | ||
| 5 | Negro | Tierra | Molido para los sensores del pasillo | |
| 6 | Yellow&Y/W |
UL1007 20AWG |
Fase A | |
| 7 | Red& R/W | Fase B | ||
| 8 | Black&B/W | Fase C |
ESPECIFICACIONES ELECTRÓNICAS:
| Modelo | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| Número de polos | 8 | 8 | 8 | 8 |
| Número de fase | 3 | 3 | 3 | 3 |
| Voltaje clasificado VDC | 48 | 48 | 48 | 48 |
| Velocidad clasificada RPM | 3000 | 3000 | 3000 | 3000 |
| Esfuerzo de torsión clasificado N.m | 0,35 | 0,7 | 1,4 | 2,1 |
| Poder clasificado W | 110 | 220 | 440 | 660 |
| Esfuerzo de torsión máximo N.m | 1,05 | 2,1 | 4,2 | 6,3 |
| A actual máxima | 11 | 19 | 33 | 55 |
| Ohmios de línea a línea de la resistencia | 1,05 | 0,36 | 0,2 | 0,16 |
| Inductancia de línea a línea Mh | 2,2 | 1,05 | 0,48 | 0,3 |
| Esfuerzo de torsión Nm/A constante | 0,1 | 0,11 | 0,13 | 0,11 |
| Parte posterior E.M.F | 10,5 | 11,5 | 13,5 | 11,5 |
| Inercia g.cm2 del rotor | 400 | 800 | 1600 | 2400 |
| Longitud corporal (L) milímetro | 58 | 71 | 98 | 125 |
| Peso kilogramo | 1,5 | 1,85 | 2,6 | 4 |
Los artículos antedichos son productos estándar, podemos diseñar y hacer como petición del cliente.
el motor de la serie BLDC de 86m m puede ser ampliamente utilizado con la automatización industrial, válvulas de bomba, equipo solar
|
|
