| Cuota De Producción: | 5 |
| Precio: | negotiable |
| Embalaje Estándar: | cartons+packing hace espuma |
| Período De Entrega: | 5-30days |
| Método De Pago: | T/T, L/C |

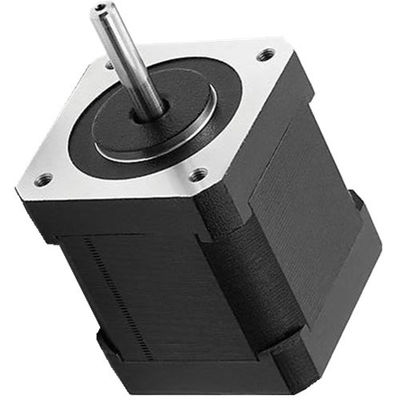

OWM: Motor de OWO
42: Tamaño de capítulo del motor: milímetro
BLS: Cuadrado Motor sin cepillo
◆ESPECIFICACIONES GENERALES
| Tipo de enrrollamiento | Triángulo | |
| Ángulo de effecto hall | ángulo eléctrico de 120 grados | |
| El eje corre hacia fuera | 0.025m m | |
| Juego radial | 0.02mm@450g | |
| Juego de extremo | 0.08mm@450g | |
| Fuerza radial máxima | 28N @ 10m m del reborde | |
| Fuerza axial del máximo | 10N | |
| Clase del aislamiento | Clase B | |
| Fuerza dieléctrica | 500VDC para un minuto | |
| Resistencia de aislamiento | 100MΩMin., 500VDC | |
◆CONEXIÓN ELÉCTRICA
| Ventaja no. | Color de la ventaja | Indicador de la ventaja | Función | Descripción |
| 1 | Rojo | UL1007 26AWG | Vcc | Voltaje de fuente para los sensores del pasillo |
| 2 | Azul | Pasillo A | ||
| 3 | Verde | Pasillo B | ||
| 4 | Blanco | Pasillo C | ||
| 5 | Negro | Tierra | Molido para los sensores del pasillo | |
| 6 | Amarillo | UL1007 20AWG | Fase A | |
| 7 | Rojo | Fase B | ||
| 8 | Negro | Fase C |
◆ESPECIFICACIONES ELÉCTRICAS
| Modelo | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| Número de polos | 8 | 8 | 8 | 8 | ||||
| Número de fase | 3 | 3 | 3 | 3 | ||||
| Voltaje clasificado VDC | 24 | 24 | 24 | 24 | ||||
| Velocidad clasificada RPM | 4000 | 4000 | 4000 | 4000 | ||||
| Esfuerzo de torsión continuo N.m de la parada | 0,075 | 0,15 | 0,22 | 0,3 | ||||
| Esfuerzo de torsión clasificado N.m | 0,0625 | 0,125 | 0,185 | 0,25 | ||||
| Poder clasificado W | 26 | 52,5 | 77,5 | 105 | ||||
| Esfuerzo de torsión máximo N.m | 0,19 | 0,38 | 0,56 | 0,75 | ||||
| A actual máxima | 5,4 | 10,6 | 15,5 | 20 | ||||
| Ohmios de línea a línea de la resistencia | 1,8 | 0,8 | 0,55 | 0,28 | ||||
| Inductancia de línea a línea Mh | 2,6 | 1,2 | 0,8 | 0,54 | ||||
| Esfuerzo de torsión Nm/A constante | 0,035 | 0,0355 | 0,036 | 0,0376 | ||||
| E.M.F trasero V/KRPM | 3,66 | 3,72 | 3,76 | 3,94 | ||||
| Inercia g.cm2 del rotor | 24 | 48 | 72 | 96 | ||||
| Longitud corporal milímetro | 41 | 61 | 81 | 100 | ||||
| Masa kilogramo | 0,3 | 0,45 | 0,65 | 0,8 | ||||
◆DIMENSIONES:
Nombres relacionados:
Motor usado eléctrico del secador de pelo sin el cepillo | Dispositivo eléctrico sin cepillo para el elevador del hogar | Dispositivo eléctrico del buen funcionamiento sin el cepillo
Uso:
Industria de la automatización industrial: Componentes electrónicos, puertas automáticas
Industria del vehículo: Dirigir el filtro de aire del coche
Industria del aparato electrodoméstico: Secador de pelo, cortacéspedes
Industria médica: Analizador bioquímico, analizador de la hematología, centrifugadora
Industria del instrumento científico: el detector de gas de mina, instrumentos analíticos de la calidad de carbón, detector del ambiente, ordenador de la precisión integró los dispositivos
Otros: Industria óptica de la corrección, etc.
|
|
